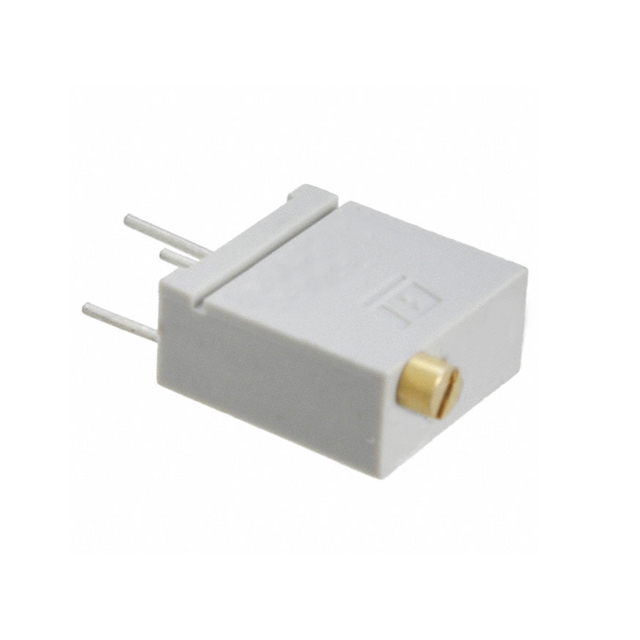

67YR1KLF

厂牌: TT ELECTRONICS
产品描述: 1KΩ ±10% 500mW ±100ppm/℃ 线性 200V 通孔安装 10.4mm(高度)
供应商型号: TS-67YR1KLF
供应商: 海外现货
标准整包数: 10
TT ELECTRONICS 电位器及其他可变电阻器 67YR1KLF

67YR1KLF概述

    Model 67 Cermet Trimming Potentiometer 技术手册

    产品简介


    Model 67 Cermet Trimming Potentiometer 是一款精密电位器,主要用于调整和校准各种电子设备。它的设计适用于需要可调性和校准性的场合,如医疗设备和消费电子产品。这种电位器以其高可靠性和长寿命而著称,适合用于多种复杂的应用环境。

    技术参数


    - 基本规格:
    - 标准电阻范围:10 欧姆至 2 兆欧
    - 电阻容差:±10%(小于 100 欧姆时为 ±20%)
    - 输入电压:直流 200 V 或交流峰值不超过额定功率
    - 滑动电流:最大 100 mA 或额定功率内,以较小者为准
    - 额定功率:85°C 下为 0.5 瓦,125°C 下降为 0
    - 端电阻:最大 2 欧姆
    - 实际电旅行:20 圈标准
    - 电气特性:
    - 耐压强度:900 VRMS
    - 绝缘电阻:最小 1,000 兆欧
    - 分辨率:几乎无限
    - 接触电阻变化:1% 或 1 欧姆,以较大者为准
    - 工作环境:
    - 温度系数:±100 ppm/°C(小于 100 欧姆时为 ±250 ppm/°C)
    - 工作温度范围:-55°C 至 +125°C
    - 湿度:10 次 24 小时循环(1% ∆RT,IR 1,000 兆欧最小)

    产品特点和优势


    - 多功能性:多圈电位器,适用于需要频繁调节的应用。
    - 可靠性:密封设计,符合水基 PCB 清洗工艺要求,且具有高可靠性和长寿命。
    - 紧凑尺寸:3/8" 方形设计,适合狭小空间安装。
    - 环境适应性强:能够承受极端温度、湿度和机械冲击。

    应用案例和使用建议


    Model 67 适用于需要精确调整和校准的应用,例如医疗仪器和消费电子产品。在医疗设备中,它可以用于微调信号,确保设备的准确性;在消费电子产品中,可以用于音量控制等需要精细调节的功能。
    使用建议:在使用过程中,应避免长时间超过额定功率使用,以防止过热损坏。此外,在环境恶劣的地方使用时,应采取适当的防护措施。

    兼容性和支持


    - 兼容性:该产品支持多种引脚样式(P, W, Y, X, Z),兼容不同类型的电路板设计。
    - 技术支持:TT Electronics 提供详尽的技术支持和维护服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题:如何确定电阻值是否准确?
    - 解决方案:使用万用表或专用测试仪器进行测量,确保读数在容差范围内。
    - 问题:如何处理过热情况?
    - 解决方案:降低输入电压或减少使用时间,避免长时间超过额定功率运行。
    - 问题:滑动触点有噪音怎么办?
    - 解决方案:清洁触点或更换润滑剂,检查是否有异物阻塞。

    总结和推荐


    Model 67 Cermet Trimming Potentiometer 是一款高度可靠的多圈电位器,适用于需要精确调整和校准的各种应用。其独特的多功能性和环境适应能力使其在市场上具有很高的竞争力。对于需要精密调整和稳定性的应用场合,强烈推荐使用此产品。
    总体来说,Model 67 Cermet Trimming Potentiometer 是一种高效、可靠且灵活的解决方案,适合多种应用场景。如果您正在寻找一个能在苛刻条件下工作的高品质电位器,这款产品无疑是您的最佳选择。

67YR1KLF参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 200V
锥度 线性
长*宽*高 10.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

67YR1KLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67YR1KLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67YR1KLF 67YR1KLF数据手册

67YR1KLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.957 ¥ 8.1345
300+ $ 0.935 ¥ 7.9475
500+ $ 0.913 ¥ 7.7605
1200+ $ 0.902 ¥ 7.667
库存: 4150
起订量: 250 增量: 1
交货地:
最小起订量为:100
合计: ¥ 813.45
