OPB840L11

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,通孔安装 23.75mm*12.95mm*10.54mm
供应商型号: N-OPB840L11
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB840L11

OPB840L11概述

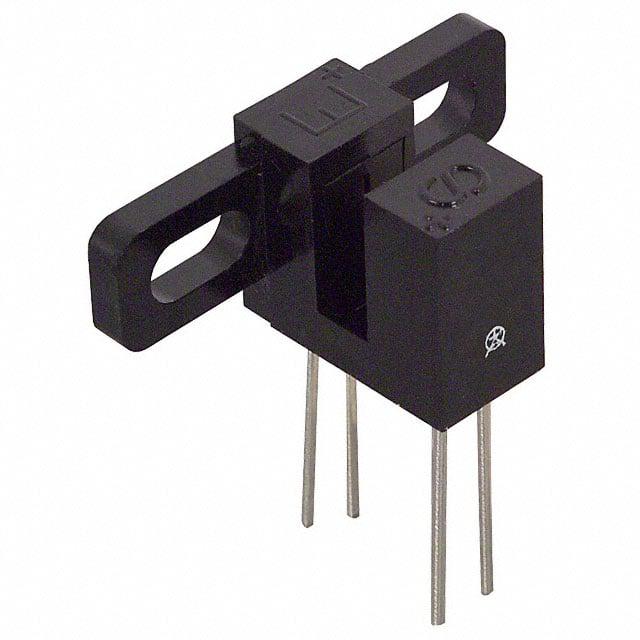

    # Slotted Optical Switch OPB830 and OPB840 (L and W)

    产品简介


    基本描述
    OPB830和OPB840系列是专为设计工程师提供的灵活光开关,可以从标准产品线中获得定制设备的效果。L系列提供多种PCB安装引脚间距选择,而W系列则提供24英寸(610毫米)长的26AWG电线。它们采用宽为0.375英寸(9.5毫米)的标准外壳,允许用户指定电气输出参数、光束窗口、壳体材料、侧面安装配置以及引脚间距(L系列)或电线(W系列)。
    主要功能
    - 光束窗口:宽度为0.125英寸(3.18毫米)的窄槽,适合非接触式物体检测。
    - 输出选项:可选电气输出参数,以满足不同应用需求。
    - 灵活安装:支持侧面安装配置。
    - 材质选择:用户可选择透明或不透明塑料作为壳体材料,根据具体的应用需求。
    - 多种连接方式:L系列提供引脚连接,W系列提供预设长度的电线。
    应用领域
    - 非接触式物体检测
    - 生产线自动化
    - 机械设备自动化
    - 设备安全

    技术参数


    电气特性
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | VF | 正向电压 | - | - | 1.7 | V | IF = 20 mA |
    | IR | 反向电流 | - | - | 100 | μA | VR = 2 V |
    | V(BR)CEO | 集电极-发射极击穿电压 | 30 | - | - | V | IC = 1 mA |
    | V(BR)ECO | 发射极-集电极击穿电压 | 5 | - | - | V | IE = 100 μA|
    极限额定值
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 存储和操作温度(L系列) | -40°C | +85°C | °C |
    | 存储和操作温度(W系列) | -40°C | +80°C | °C |
    绝缘特性
    - L系列可承受的功率耗散为100mW。
    - W系列引脚上的绝缘颜色标识为:阳极(红色)、阴极(黑色)、集电极(白色)和发射极(绿色)。

    产品特点和优势


    独特功能
    - 灵活配置:L系列提供多种引脚间距选择,W系列提供长达24英寸的电线连接,适应不同的装配需求。
    - 高灵敏度:能够准确检测到通过窄槽遮挡的光束中断。
    - 坚固耐用:采用注塑成型的不透明塑料外壳,能有效减少对可见光和近红外辐射的敏感度。
    市场竞争力
    OPB830和OPB840系列凭借其高精度、灵活性和坚固性,在机器自动化、生产线检测等领域具有很强的竞争力。特别是在需要精准非接触式检测的应用中表现尤为出色。

    应用案例和使用建议


    应用案例
    - 在机械自动化系统中,用于检测物料的流动状态。
    - 在生产线自动化过程中,用于监控设备的工作状态,确保生产的连续性和安全性。
    - 用于装配线的自动化控制,通过检测物体位置的变化来实现精确的定位和移动。
    使用建议
    - 合理布线:为了防止干扰,建议将传感器和电线布置在远离电磁干扰源的地方。
    - 定期维护:由于塑料外壳容易受到化学物质的影响,定期清洁和维护是非常必要的。

    兼容性和支持


    - OPB830和OPB840系列可以轻松集成到现有的电子系统中,支持标准的引脚连接和电线连接方式。
    - 提供制造商的技术支持服务,包括安装指南和常见问题解答文档。

    常见问题与解决方案


    1. 如何清洁OPB830或OPB840系列的塑料外壳?
    - 使用异丙醇或其他类似的溶剂进行擦拭。

    2. 传感器对环境温度变化敏感吗?
    - 是的,随着温度升高,应降额线性1.67 mW/°C。
    3. 在安装过程中需要注意什么?
    - 引脚焊接温度不应超过260°C,并且在焊接时要保持适当的散热措施。

    总结和推荐


    OPB830和OPB840系列的滑动式光学开关是一款高度灵活且性能可靠的传感器,适用于各种工业自动化应用。其坚固的设计和多样化的配置使其在各类工业环境中表现出色。总的来说,对于那些需要高精度非接触式检测的应用,推荐使用OPB830和OPB840系列的滑动式光学开关。

OPB840L11参数

参数
感应方式 Through-Beam
输出类型 Phototransistor
感应距离 3.18mm
最小工作供电电压 -
波长 890nm
光源 -
响应时间 -
颜色感应 -
最大工作供电电压 -
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB840L11厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB840L11数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB840L11 OPB840L11数据手册

OPB840L11封装设计

查看详情并下载
Symbol
Footprint
3D Model
