OPR5011

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 1μs 贴片安装
供应商型号: 828-OPR5011
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPR5011

OPR5011概述

    电子元器件产品技术手册:OPR5011

    产品简介

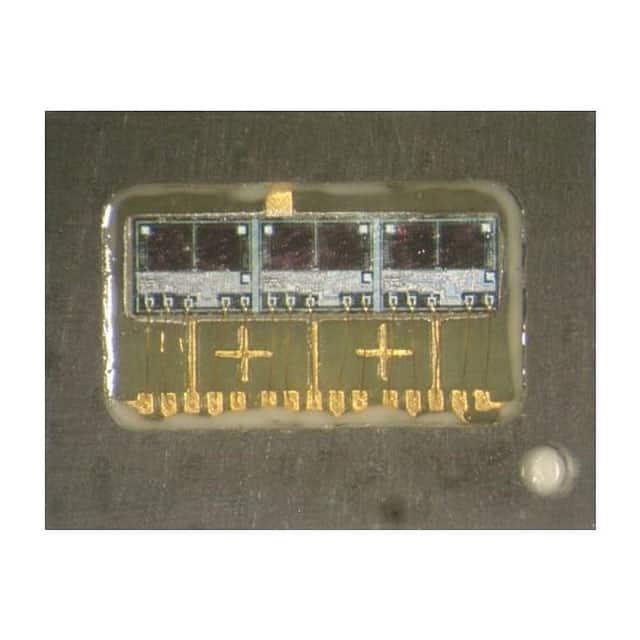

    OPR5011是一款高性能的光电编码器传感器,专为高速和高分辨率的应用而设计。它采用三通道光差分比较器(“TRI-DOC”)集成芯片,内部单芯片构造确保了主动区域之间非常严格的尺寸公差。该产品主要应用于需要高精度位置控制和宽动态范围光照水平的应用场景中,如精密制造、机器人和自动化系统等领域。

    技术参数


    - 光电偏移(Optical Offset):典型值±40%,范围-40%~+40%
    - 光电滞后(Optical Hysteresis):40.00%
    - 供应电流(Supply Current, ICC):9~20mA(VCC=24V)
    - 低电平输出电压(Low Level Output Voltage, VOL):≤0.4V(IOL=14mA,VCC=4.5V)
    - 高电平输出电流(High Level Output Current, IOH):≥1µA(VCC=VO=20V)
    - 频率响应(Frequency Response, fmax):最高1MHz
    - 输出上升时间(Output Rise Time, tlh):≤1µs(VCC=5V)
    - 输出下降时间(Output Fall Time, thl):≤300ns

    产品特点和优势


    OPR5011具有以下几个独特的优势:
    - 高速/高分辨率应用:能适应高速和高分辨率的光电编码器需求。
    - 宽光照范围:利用对数放大技术,可操作于广泛的光照水平下。
    - 精准的位置控制:通过精确的光电偏移和滞后实现。
    - 耐高温环境:能在-40°C到+100°C的温度范围内正常工作。
    - 便于安装:采用表面贴装设计,并提供TTL兼容输出。
    - 强健耐用:密封的聚酰亚胺包装能抵抗多种恶劣焊接条件。

    应用案例和使用建议


    OPR5011特别适合用于精密制造系统、工业自动化设备及机器人技术中。例如,在一个机器人手臂的设计中,OPR5011可以被用来监控机械臂的运动状态,确保其动作准确无误。为了优化其性能,在使用时应注意:
    - 将电路板上的信号隔离以避免瞬态电流的影响。
    - 使用旁路电容尽量靠近器件放置以减小噪声干扰。

    兼容性和支持


    OPR5011的输出为TTL兼容,这意味着它可以轻松地与其他标准TTL逻辑设备接口。此外,制造商提供了详尽的应用指南和支持文档,包括关于如何处理和使用此设备的具体指导。这些资料可以帮助用户更好地理解和充分利用该传感器的功能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查电路连接,确保所有元件正确安装并通电。必要时增加旁路电容。 |
    | 设备过热 | 确保良好的散热环境,或者考虑加装散热片。 |

    总结和推荐


    OPR5011凭借其高速响应、高分辨率能力和宽光照范围,在多个应用领域展现出强大的性能和竞争力。对于需要进行高精度光电测量和位置控制的应用,这款传感器无疑是理想的选择。建议用户在使用过程中遵循制造商提供的指南和建议,以获得最佳效果。

OPR5011参数

参数
颜色感应 -
波长 -
最大工作供电电压 -
输出类型 -
感应方式 -
感应距离 -
光源 -
最小工作供电电压 -
响应时间 1μs
安装方式 贴片安装
零件状态 在售
包装方式 散装

OPR5011厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPR5011数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPR5011 OPR5011数据手册

OPR5011封装设计

查看详情并下载
Symbol
Footprint
3D Model
