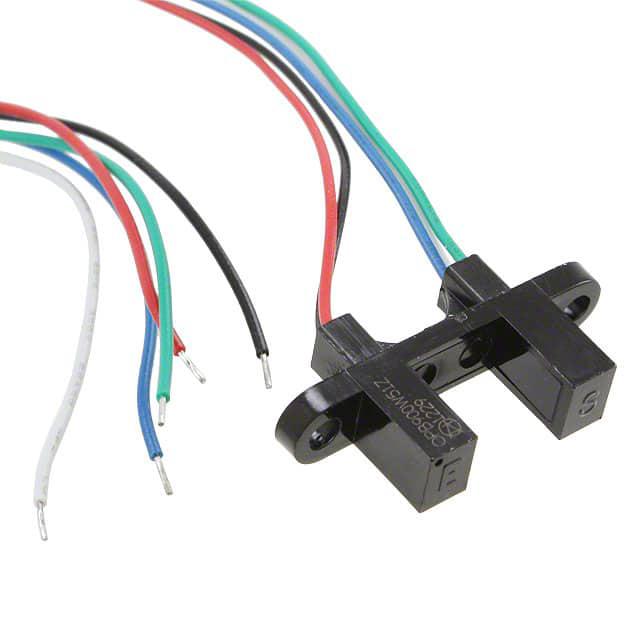

OPB900W51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Through-Beam 9.53mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装
供应商型号: 828-OPB900W51Z
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB900W51Z

OPB900W51Z概述

    Photologic® Slotted Optical Switch “Wide Gap” Series

    产品简介


    Photologic® Slotted Optical Switch “Wide Gap”系列(OPB900至OPB913系列)是TT Electronics推出的集成电路开关产品。这些开关提供了出色的灵活性,适用于多种设计需求。其主要特点包括一个9.5毫米宽的槽口,以及用户可选的逻辑输出配置和外壳材料。该系列产品可以替代传统的机械开关,在速度指示、机械限位指示、边缘检测和物体检测等领域具有广泛应用。

    技术参数


    - 尺寸:0.375英寸(9.5毫米)宽的槽口
    - 存储温度范围:-40°C 至 +85°C
    - 工作温度范围:-40°C 至 +70°C
    - 电源电压:4.75V 至 5.25V
    - 输入电流:直流正向二极管电流最大为40mA
    - 输出电压:总线级输出电压为2.4V
    - 数据速率:高达250千比特每秒(kBaud)

    产品特点和优势


    Photologic® Slotted Optical Switch的主要特点如下:
    - 宽槽口设计:提供0.375英寸(9.5毫米)的宽槽口,便于各种安装和使用。
    - 灵活的逻辑输出配置:可以选择TTL推拉式输出或开路集电极输出,并且可以指定反转输出极性。
    - 选择不同的外壳材料:包括不透明和红外透射两种材质选择。
    - 适用广泛的数据率:最高可达250千比特每秒,适用于多种应用场景。
    - 内置稳定性:所有版本都具备放大电路中的迟滞稳定性。

    应用案例和使用建议


    - 速度指示:适合用于各种速度测量装置,如转速计。
    - 机械限位指示:适用于需要进行机械位置限制的应用。
    - 边缘检测:适用于检测边缘位置,比如用于自动化设备中的边缘对齐。
    - 物体检测:能够准确检测物体是否存在。

    兼容性和支持


    - 线缆连接方式:L系列使用PCB焊接端子,W系列则提供26 AWG线缆连接。
    - 制造商支持:TT Electronics提供详尽的技术文档和应用指南,确保用户能够在应用中正确使用该产品。

    常见问题与解决方案


    - 问题一:如果电源电压超出规定的范围(10V),可能导致产品损坏。
    - 解决方法:确保供电电压不超过10V,并在设计电路时加入适当的稳压措施。
    - 问题二:如何确定正确的输出配置?
    - 解决方法:根据具体应用需求选择合适的输出配置(TTL推拉式或开路集电极),并参考技术手册中的应用指南进行设置。

    总结和推荐


    Photologic® Slotted Optical Switch“Wide Gap”系列以其高灵活性、多样化配置和广泛的适用性,成为许多设计工程师的理想选择。该系列产品不仅在速度指示、机械限位指示等方面表现出色,还具备多种输出配置选择,适合不同应用场景。总的来说,强烈推荐使用该系列的光开关产品,特别是在需要高稳定性和可靠性的情况下。
    通过上述详细说明和技术参数解析,希望读者能全面了解该系列产品的功能与特点,并在其应用中得到良好表现。

OPB900W51Z参数

参数
波长 -
响应时间 70ns
输出类型 Buffer,Totem Pole
最大工作供电电压 5.25V
感应距离 9.53mm
颜色感应 -
光源 -
最小工作供电电压 4.75V
感应方式 Through-Beam
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB900W51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB900W51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB900W51Z OPB900W51Z数据手册

OPB900W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8205 ¥ 74.5332
100+ $ 7.722 ¥ 65.2509
300+ $ 7.392 ¥ 62.4624
库存: 253
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.53
