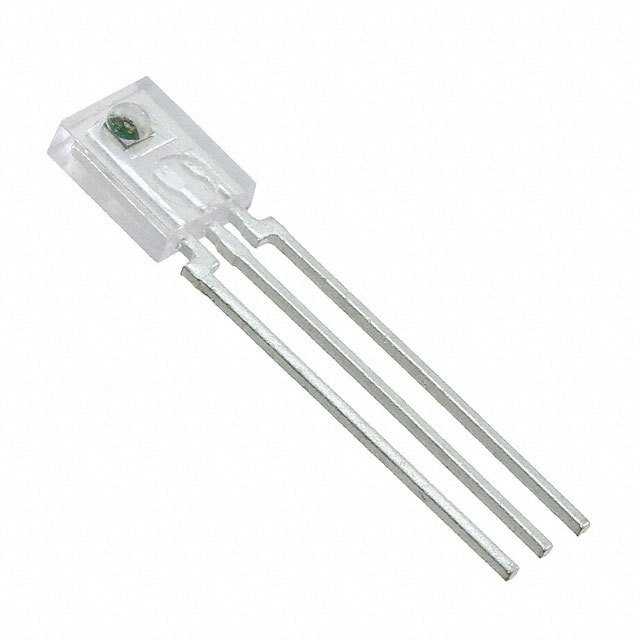

OPL563

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 16V 通孔安装 2.34mm*4.45mm*5.72mm
供应商型号: N-OPL563
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPL563

OPL563概述


    产品简介


    概述
    OPL530、OPL531、OPL535、OPL536、OPL550、OPL551、OPL560、OPL561、OPL562 和 OPL563 是由TT Electronics公司生产的一系列光电耦合器。这些器件集成了光敏二极管、放大器、稳压器、施密特触发器和NPN输出晶体管于单个硅芯片上,具有高噪声免疫和快速响应时间等特点。
    主要功能
    - 光敏二极管用于检测光线变化
    - 放大器提高信号强度
    - 施密特触发器提供稳定的输入信号处理
    - 输出晶体管提供逻辑接口
    应用领域
    这些光电耦合器适用于多种工业自动化和控制系统,如非接触式反射物体传感器、生产线自动化、机器安全、终端行程传感器和门传感器等。

    技术参数


    电气特性
    - 供电电压范围: 4.5 V 至 16 V
    - 峰值至峰值供电电压纹波: 2 V
    - 正向阈值辐照度:
    - OPL530, OPL530-OC: 0.08 至 0.40 mW/cm²
    - OPL531A, OPL531-OCA: 0.12 至 0.25 mW/cm²
    - OPL535A, OPL536A: 0.25 至 2.4 mW/cm²
    - 输出上升时间:
    - 最小: 1.5 µs
    - 典型: 25 ns
    - 最大: 100 µs
    - 输出下降时间:
    - 最小: 20 ns
    - 最大: 100 ns
    绝对最大额定值
    - 供电电压:
    - OPL530, OPL530-OC, OPL536-OC, OPL550: 18 V
    - OPL560, OPL561, OPL562, OPL563: 10 V
    - 操作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +100°C
    - 焊接温度: 260°C

    产品特点和优势


    - 高噪声免疫: 施密特触发器设计提供了高噪声抑制能力。
    - 直接 TTL/LSTTL 接口: 兼容现有系统,简化集成过程。
    - 低功耗: 可以驱动多达10个TTL负载。
    - 宽供电电压范围: 适应不同的供电环境。
    - 稳定的性能: 在广泛的辐照度范围内表现出色。

    应用案例和使用建议


    应用案例
    OPL530、OPL531 和 OPL535 系列在非接触式反射物体传感器中表现优异,例如自动化的物料搬运系统。OPL560 和 OPL561 系列则广泛应用于机器安全控制系统中,确保人员和设备的安全。
    使用建议
    - 传感器安装位置: 需要确保传感器安装位置不会受到外界光照的干扰。
    - 供电稳定性: 确保电源稳定,避免频繁的电压波动。
    - 电路设计: 在高负载情况下,使用外部限流电阻来保护器件。

    兼容性和支持


    - 与LED兼容: OPL530, OPL531, OPL550, OPL551, OPL560, OPL561, OPL562 和 OPL563 机械和光谱上与OP140 和 OP240 LED匹配;OPL535 和 OPL536 与 OP145 和 OP245 系列 LED匹配。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,以确保用户能顺利使用该系列产品。

    常见问题与解决方案


    问题1: 供电电压过高导致器件损坏
    解决方案: 确保供电电压不超过器件的最大额定值。使用稳压电源确保稳定供电。
    问题2: 输出不稳定
    解决方案: 检查电源电压纹波是否超标。如果超过规范,可以增加滤波电容来减小纹波。

    总结和推荐


    综上所述,OPL530、OPL531、OPL535、OPL536、OPL550、OPL551、OPL560、OPL561、OPL562 和 OPL563 系列光电耦合器在工业自动化和控制系统中有着广泛的应用前景。它们具有高可靠性、低功耗、高噪声免疫等优点,是复杂工业环境中理想的光电传感解决方案。我们强烈推荐这些产品给需要高性能光电耦合器的工业自动化和控制系统项目。

OPL563参数

参数
波长 935nm
最小工作供电电压 4.5V
响应时间 -
最大工作供电电压 16V
颜色感应 -
光源 -
感应距离 -
输出类型 Push-Pull
感应方式 -
长*宽*高 2.34mm*4.45mm*5.72mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
