OPB702D

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 3.81mm Photodarlington PCB安装,通孔安装 17.78mm*6.81mm*8.89mm
供应商型号: 828-OPB702D
供应商: Mouser
标准整包数: 1

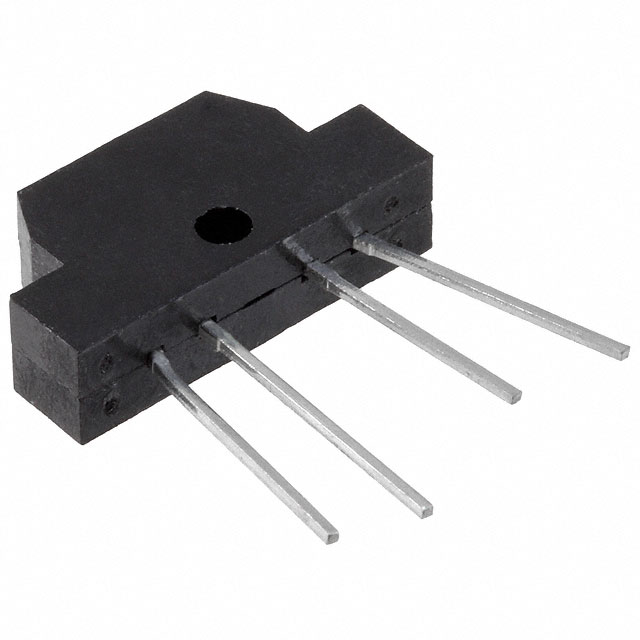

TT ELECTRONICS 光电传感器 OPB702D

OPB702D概述


    产品简介


    OPB702系列是由红外发光二极管(LED)或红色可见光发光二极管(VLED)及选择的NPN硅光电晶体管(OPB702)、光达林顿(OPB702D)或用于低光照抑制的基极-发射极电阻(OPB702R、OPB702RR)组成的一系列非接触式反射物体传感器。这些传感器广泛应用于组装线自动化、机器自动化、机器安全、终端位置传感和门传感器等领域。

    技术参数


    - 波长:OPB702D:890nm;OPB702R、OPB702RR:640nm
    - 反射距离:0.150英寸(3.81毫米)
    - 峰值正向电流:50mA
    - 反向电压:2V
    - 功率耗散:100mW
    - 集电极-发射极电压:
    - OPB702、OPB702R:30V
    - OPB702D、OPB702RR:15V
    - 发射极-集电极电压:5V
    - 存储温度范围:-40°C 至 +85°C
    - 焊接温度:260°C
    - 输入二极管前向电压:红外LED:1.7V;红光LED:2.4V
    - 输入二极管逆向电流:100μA

    产品特点和优势


    OPB702系列的特点在于其多功能性和灵活性。用户可以选择不同类型的光电元件(光电晶体管、光达林顿或基极-发射极电阻),以适应不同的应用需求。此外,其低光抑制功能使得在低光照条件下依然能够保持高灵敏度,从而提高系统的可靠性和稳定性。这款传感器还具备低成本塑料封装的优势,便于安装和维护。

    应用案例和使用建议


    OPB702系列被广泛应用于生产线自动化和机械自动化系统中,如检测装配线上产品的存在和位置,或者在自动门系统中作为开关传感器。根据手册中的应用示例,为了获得最佳性能,建议在安装时注意避免环境光的干扰,并确保传感器和反射表面之间的距离准确设定。

    兼容性和支持


    该产品提供了多种安装选项,包括定制电气连接、线缆和连接器。如有需要,可以联系本地代表或OPTEK公司获取更多信息。厂商提供了详尽的技术支持和维护服务,确保用户能够在整个产品生命周期内得到有效的技术支持。

    常见问题与解决方案


    1. Q: 如何确定反射表面的最佳反射距离?
    A: 可以参考手册中的图表,了解在不同距离下的反射效果,并根据实际情况进行调整。
    2. Q: 如何处理低光条件下的性能下降问题?
    A: 可以选择使用具有低光抑制功能的基极-发射极电阻版本(OPB702R、OPB702RR),这将显著改善在低光条件下的性能。

    总结和推荐


    OPB702系列是一款高度灵活且可靠的非接触式反射物体传感器,适用于各种工业自动化和机械安全应用。其多样的配置选项和高性能使其在市场上具备很强的竞争力。总的来说,对于寻求高性能、灵活性和易于集成的工业应用来说,OPB702系列是值得推荐的选择。

OPB702D参数

参数
输出类型 Photodarlington
最小工作供电电压 -
响应时间 -
颜色感应 -
感应距离 3.81mm
波长 890nm
感应方式 Reflective
最大工作供电电压 -
光源 -
长*宽*高 17.78mm*6.81mm*8.89mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB702D厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB702D数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB702D OPB702D数据手册

OPB702D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5995 ¥ 30.4158
库存: 562
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.41
直接购买
加入购物车
