OPB715-Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 12.7mm Buffer,Totem Pole 4.75V 5.25V 红外 底座安装 14.35mm*12.19mm*13.21mm
供应商型号:
供应商:
标准整包数: 0

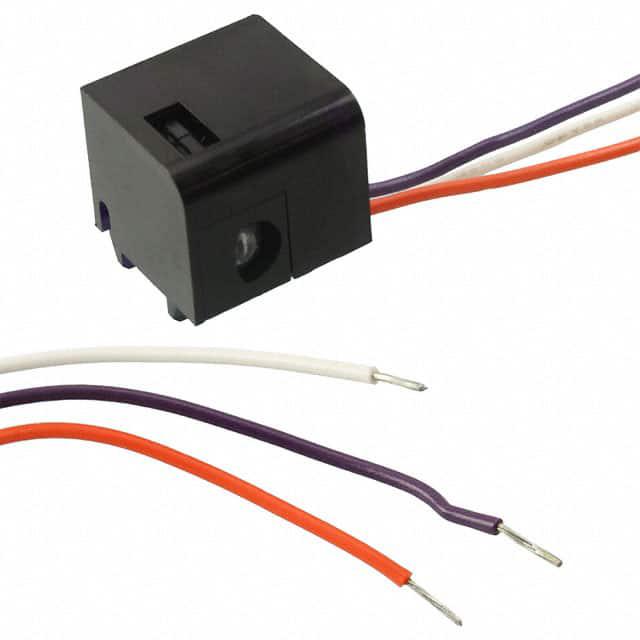

TT ELECTRONICS 光电传感器 OPB715-Z

OPB715-Z概述

    OPB715系列光电反射式传感器技术手册

    1. 产品简介


    OPB715系列光电反射式传感器是一款高性能、高灵敏度的光电反射式传感器,采用GaAIAs发光二极管(LED)和Photologic®光传感器集成在一个红外透射壳体内。该传感器能够精确检测纸张、反光物体以及低反射率材料,特别适用于工业自动化、包装检测及光学测量等领域。

    2. 技术参数


    - 工作距离:0.5英寸(12.7毫米)
    - 输出配置:可选TTL推挽输出或TTL开漏输出(缓冲或倒相极性)
    - 电源电压范围:4.75V至5.25V
    - 低电平电源电流:50mA(VCC = 5.25V,输出开路)
    - 高电平电源电流:50mA(VCC = 5.25V,输出开路)
    - 最大功耗:300毫瓦(25°C以上线性降额,每升高1°C降额5.00毫瓦)
    - 存储温度范围:-40°C至+85°C
    - 操作温度范围:-40°C至+85°C
    - 传感距离精度:测试距离为0.5英寸(12.7毫米)时,检测90%散射白色测试表面
    - 引脚线长度:18英寸(7股26AWG,UL 1429认证)

    3. 产品特点和优势


    独特功能和优势:
    - 高灵敏度:该传感器针对高灵敏度进行了优化设计,可以实现远距离物体检测。
    - 宽工作范围:即使在长距离下也能检测到反光物体,并且在较短距离内可以检测到低反射率材料。
    - 面板安装:传感器采用面板安装方式,有助于屏蔽杂散光。
    - 多输出配置:可根据具体需求选择TTL推挽或开漏输出,增加灵活性。
    - 内置限流电路:内部限制电流设计方便电路设计和布线。
    - 广泛的工作温度范围:能够在-40°C至+85°C的温度范围内正常工作,适用于恶劣环境。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于检测传送带上的物体、监测生产线上的纸张。
    - 包装检测:用于检测包装材料的质量,确保包装完整性。
    - 光学测量:用于测量反光物体的距离和位置。
    使用建议:
    - 在高反射环境下使用时,应考虑调整输出配置以避免误判。
    - 长距离应用时,注意保证足够的供电电压以保证检测精度。
    - 考虑安装环境的光照条件,尽量减少外界光线对传感器的影响。

    5. 兼容性和支持


    兼容性:
    - OPB715系列光电反射式传感器可以轻松与其他电子模块和系统集成,提供标准的TTL输出信号,方便连接微控制器或其他数字设备。
    - 该产品提供多种输出配置选项,便于不同应用场景的需求。
    支持和服务:
    - OpTek Technology, Inc. 提供详尽的技术支持文档和技术咨询,确保客户在使用过程中获得充分帮助。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:传感器误报率较高。
    - 解决方案:检查外部光源干扰情况,必要时增加遮光措施或调整输出配置。
    - 问题2:传感器无法正常工作。
    - 解决方案:确认供电电压是否符合要求(4.75V至5.25V),检查接线是否正确。
    - 问题3:检测精度较低。
    - 解决方案:确认被检测物的反射率是否过低,调整传感器的位置和角度。

    7. 总结和推荐


    总结:
    - OPB715系列光电反射式传感器具有高灵敏度、宽工作范围和多种输出配置等显著优势,适用于多种应用场景。
    - 该产品在工业自动化、包装检测和光学测量领域表现出色,市场竞争力强。
    推荐:
    - 强烈推荐使用OPB715系列光电反射式传感器,特别是在需要高灵敏度和宽工作范围的场合。

OPB715-Z参数

参数
最大工作供电电压 5.25V
感应距离 12.7mm
输出类型 Buffer,Totem Pole
感应方式 Reflective
颜色感应 -
响应时间 -
光源 红外
波长 890nm
最小工作供电电压 4.75V
长*宽*高 14.35mm*12.19mm*13.21mm
安装方式 底座安装
零件状态 在售
包装方式 散装

OPB715-Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB715-Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB715-Z OPB715-Z数据手册
