OPB708

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Reflective 3.81mm Phototransistor PCB安装,通孔安装 17.78mm*5.08mm*15.24mm
供应商型号: 828-OPB708
供应商: Mouser
标准整包数: 1

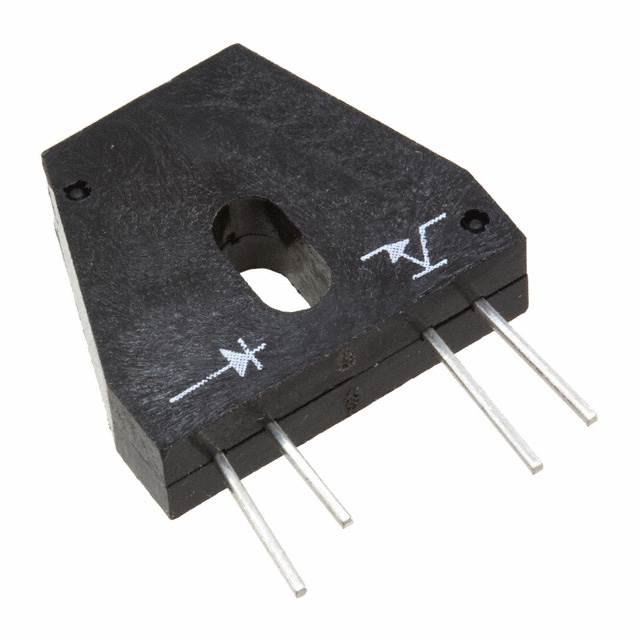

TT ELECTRONICS 光电传感器 OPB708

OPB708概述

    电子元器件产品技术手册:OPB708, OPB709, OPB740至OPB748系列反射物体传感器

    1. 产品简介


    OPB708, OPB709, OPB740至OPB748系列反射物体传感器是一系列非接触式光电传感器,集成了红外发光二极管(LED)和NPN硅光电晶体管或光达林顿(Photodarlington)。OPB747WZ和OPB748WZ型号则采用红可见光LED与低光水平抑制(RBE)NPN硅光电晶体管结合。红光LED在检测黑色标记时能提供更好的对比度。所有这些设备均安装在侧向且汇聚光学轴的黑色塑料外壳内,可聚焦于小区域和工作深度范围内。

    2. 技术参数


    以下是关键的技术参数和性能指标:
    - 工作距离:OPB708最小为0.08英寸(2.04毫米),典型值为0.15英寸(3.81毫米),最大为0.30英寸(7.62毫米)。
    - 发射波长:935纳米(OPB708、OPB709、OPB746WZ、OPB748WZ),890纳米(OPB740至OPB745、OPB748WZ),645纳米(OPB747WZ)。
    - 输出类型:光电晶体管或光达林顿。
    - 供电电压:光电晶体管型号为30伏,光达林顿型号为15伏。
    - 反向电流:小于100微安(μA)。
    - 正向电流:最高可达40毫安(mA)。
    - 工作温度范围:-40°C 至 +85°C(部分型号为-40°C 至 +80°C)。
    - 焊接温度:1/16英寸(1.6毫米)距离外壳,焊接铁焊接时间不超过5秒,焊接温度可达260°C。

    3. 产品特点和优势


    - 高灵敏度:设计用于实现最大灵敏度。
    - 多选的透镜选项:提供了多种透镜配置,包括无窗、蓝聚硫砜窗或不透明视窗,以适应不同的目标分辨率需求。
    - 高可靠性:跨光耦合度不高于指定的ICEO。
    - 耐用性:适用于各种工业自动化、机器安全、门传感器等场景。

    4. 应用案例和使用建议


    - 应用案例:
    - 自动化生产线:用于检测生产线上的反射物。
    - 机器自动化:装配线自动化中,作为传感器检测物体位置。
    - 安全控制:门传感器,确保安全操作。
    - 热敏纸标记检测:用于标记检测,提高生产效率。

    - 使用建议:
    - 环境温度控制:由于传感器的工作温度范围较广,需要确保传感器周围环境的稳定性。
    - 正确接线:由于使用的是26 AWG电线,确保正确连接以避免接触不良。
    - 透镜选择:根据具体应用场景选择合适的透镜配置,以优化检测效果。

    5. 兼容性和支持


    - 兼容性:该传感器与标准的工业控制系统兼容。
    - 支持服务:制造商提供定制IC服务,如特殊电流分拣、特殊线长和连接器化。此外,厂商还提供技术支持,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常工作
    - 解决方案:检查电源连接和接线是否正确;确认工作环境温度未超出允许范围。
    - 问题2:检测精度不足
    - 解决方案:调整透镜配置,使用适当的反射表面;确保传感器安装位置准确,以获得最佳检测效果。
    - 问题3:传感器信号不稳定
    - 解决方案:检查是否有外部电磁干扰;减少环境光线对传感器的影响。

    7. 总结和推荐


    OPB708, OPB709, OPB740至OPB748系列反射物体传感器是一款高度可靠且多功能的传感器,适用于多种工业应用。其高灵敏度和多样化的透镜选项使其在复杂环境中依然能够保持出色的检测性能。我们强烈推荐此系列产品给寻求高性能、可靠性的应用工程师和技术专家。

OPB708参数

参数
最大工作供电电压 -
响应时间 -
波长 935nm
感应距离 3.81mm
感应方式 Reflective
光源 -
输出类型 Phototransistor
最小工作供电电压 -
颜色感应 -
长*宽*高 17.78mm*5.08mm*15.24mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB708厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB708数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB708 OPB708数据手册

OPB708封装设计

查看详情并下载
Symbol
Footprint
3D Model
