OPB819Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 32mm Phototransistor 导线安装,底座安装 76.2mm*7.92mm*41.28mm
供应商型号: N-OPB819Z
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB819Z

OPB819Z概述

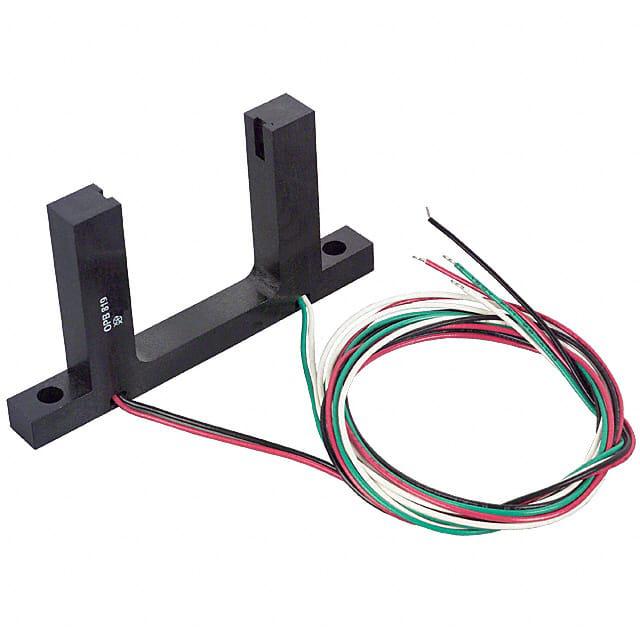

    # 产品介绍:OPB819Z Slotted Optical Switch

    产品简介


    OPB819Z是一款由TT Electronics制造的槽式光学开关,广泛应用于非接触式物体检测、自动化生产线、机器自动化、设备安全等领域。这款光电开关内置一个红外发光二极管和一个NPN硅光敏晶体管,装在一个不透明的壳体内,窗口用于防尘。当有不透明物体穿过开关的光槽时,光敏晶体管就会发生切换。
    主要功能
    - 非接触式开关:实现无物理接触的物体检测。
    - 长距离操作:槽深1.38英寸(35.05毫米),宽度1.25英寸(31.75毫米)。
    - 24英寸(609毫米)长线:便于灵活安装和使用。
    应用领域
    - 非接触式物体检测
    - 自动化生产线
    - 机器自动化
    - 设备安全

    技术参数


    以下是OPB819Z的技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 输入二极管
    | VF | - | - | 1.8 | V | IF = 20 mA |
    | IR | - | - | 100 | μA | VR = 2.0 V |
    | 输出光敏晶体管
    | V(BR)(CEO) | 30 | - | - | V | IC = 100 μA, IF = 0 |
    | V(BR)(ECO) | 5 | - | - | V | IE = 100 μA, IF = 0 |
    | ICEO | - | - | 100 | nA | VCE = 10 V, IF = 0 |
    | IC(ON) | 0.5 | - | 12.0 | mA | VCE = 5 V, IF = 40 mA |
    | VCE(SAT) | - | - | 0.4 | V | IC = 250 μA, IF = 40 mA |
    绝对最大额定值
    - 存储与操作温度范围:-40°C 到 +85°C
    - 引脚焊接温度:260°C(在距离外壳1.6毫米处,焊接铁持续5秒)
    订购信息
    - LED峰值波长:890 nm
    - 传感器槽宽/深度:1.26英寸 / 1.38英寸
    - 孔径:1.52毫米(相当于0.06英寸)
    - 导线长度/间距:24英寸(609毫米),AWG 26

    产品特点和优势


    OPB819Z的主要特点和优势如下:
    - 非接触式操作:实现无接触的物体检测,提高系统的可靠性和安全性。
    - 宽槽设计:槽深1.38英寸,槽宽1.25英寸,确保光敏晶体管能检测到更远距离的物体。
    - 长引线:24英寸长的导线提供更大的灵活性,方便各种复杂的安装需求。

    应用案例和使用建议


    应用案例
    - 在自动化生产线上,用于检测物料的有无或位置变化。
    - 在设备安全系统中,用于检测人或物的进入,保障人员安全。
    使用建议
    - 为避免引脚受到机械应力损伤,建议使用ND Industries的Vibra-Tite进行固定。
    - 使用甲醇或异丙醇作为清洁剂,避免使用氯化烃类和酮类溶剂。

    兼容性和支持


    - 兼容性:适用于各种自动化设备和控制系统,可与其他标准光电传感器配合使用。
    - 技术支持:厂商提供了详尽的技术资料和支持服务,如需进一步的技术咨询或购买,请联系传感器@ttelectronics.com。

    常见问题与解决方案


    1. 问题:在高温环境下,设备无法正常工作。
    解决方案:检查设备的工作温度是否超出了绝对最大额定值,适当降温和改善散热措施。

    2. 问题:检测精度降低。
    解决方案:检查物体是否有污垢或灰尘遮挡,保持光槽清洁,确保光线畅通无阻。

    总结和推荐


    OPB819Z是一款高性能、多功能的槽式光学开关,非常适合于各种自动化设备和安全系统中。它具有出色的非接触式物体检测能力、宽槽设计和长引线,适用于多种应用场景。推荐使用该产品以提高系统的可靠性和安全性。

OPB819Z参数

参数
响应时间 -
感应方式 Through-Beam
波长 890nm
光源 -
最小工作供电电压 -
感应距离 32mm
颜色感应 -
输出类型 Phototransistor
最大工作供电电压 -
长*宽*高 76.2mm*7.92mm*41.28mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装,袋装

OPB819Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB819Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB819Z OPB819Z数据手册

OPB819Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.452 ¥ 37.842
60+ $ 4.2436 ¥ 36.0706
150+ $ 4.131 ¥ 35.1135
200+ $ 3.9678 ¥ 33.7263
库存: 351
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 946.05
