OPB840W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 20ms Phototransistor 30V 导线安装,底座安装
供应商型号: 11MZ-OPB840W55Z
供应商: 云汉优选
标准整包数: 1

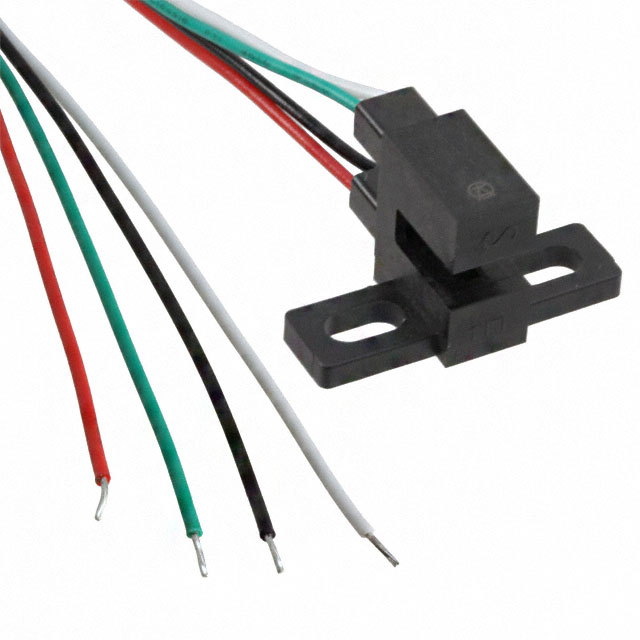

TT ELECTRONICS 光电传感器 OPB840W55Z

OPB840W55Z概述

    Slotted Optical Switch: OPB830 and OPB840 (L and W)



    产品简介



    OPB830和OPB840系列是专为设计工程师提供定制灵活性的标准产品线。这些开关采用标准外壳,可实现柔性电路板安装,或通过24英寸(610毫米)的26AWG电线连接。外壳由不透明的注射成型塑料制成,能有效减少对外部可见光和近红外辐射的敏感度。独特的滑槽设计允许用户指定电气输出参数、孔径选择、外壳材料、侧边安装配置以及引脚间距(L系列)或24英寸UL认证26AWG电线(W系列)。其核心功能是在物体通过滑槽时通过中断光束实现非接触式中断检测。


    技术参数



    输入二极管

    - 正向电压 (VF):- - 1.7 V (IF = 20 mA)
    - 反向电流 (IR):- - 100 μA (VR = 2 V)

    输出晶体管

    - 集电极-发射极击穿电压 (V(BR)CEO):30 - - V (IC = 1 mA)
    - 发射极-集电极击穿电压 (V(BR)ECO):5 - - V (IE = 100 μA)
    - 集电极暗电流 (ICEO):- - 100 nA (VCE = 10 V)

    绝对最大额定值

    - 存储和操作温度:
    - L系列:-40°C 至 +85°C
    - W系列:-40°C 至 +80°C
    - 焊接温度:260°C (1/16 英寸 (1.6mm) 距离,用烙铁焊接5秒)
    - 正向直流电流:50 mA
    - 峰值正向电流 (1 µs脉冲宽度,300 pps):1 A

    工作条件

    - 集电极-发射极饱和电压 (VCE(SAT))
    - 参数A:- - 0.4 V (IC = 400 μA, IF = 20 mA)
    - 参数B:- - 0.4 V (IC = 800 μA, IF = 10 mA)
    - 参数C:- - 0.6 V (IC = 1800 μA, IF = 20 mA)

    - 导通集电极电流 (IC(ON))
    - 参数A:0.625 - - mA (VCE = 10 V, IF = 20 mA)
    - 参数B:1.250 - - mA (VCE = 5 V, IF = 10 mA)
    - 参数C:2.250 - - mA (VCE = 0.6 V, IF = 20 mA)


    产品特点和优势



    - 0.125英寸(3.18毫米)宽的滑槽
    - 多种电气输出参数选择
    - 可选孔径
    - 不透明或红外透射外壳材料
    - 侧边安装配置
    - 可选引脚间距(L系列)
    - 24英寸(610毫米)26 AWG电线(W系列)

    这些特性使得OPB830和OPB840系列在非接触式中断检测、生产线自动化、机器自动化、设备安全和机器保护等领域有着广泛的应用前景。


    应用案例和使用建议



    - 生产线自动化:可以在装配线上用于检测物体的存在与否,提高生产效率。
    - 设备安全:可在安全门、防护装置上安装,以防止未经授权的操作。
    - 设备维护:用于监控机器的状态,提前预防潜在故障。

    使用建议

    - 在组装过程中,推荐使用RMA助焊剂。
    - 确保在设备的正常使用温度范围内运行,避免过热。
    - 避免使用氯化烃和酮类溶剂清洁塑料外壳。


    兼容性和支持



    - 兼容性:OPB830和OPB840系列可以与各种控制板和其他电子组件无缝对接,适合用于多种工业控制系统。
    - 支持:制造商提供详细的技术文档和客户支持服务,以帮助用户解决安装和使用过程中遇到的问题。


    常见问题与解决方案



    - 问题1:设备无法正常工作。
    - 解决方案:检查电气连接是否正确,确认电源和信号线没有断开。
    - 问题2:设备响应时间长。
    - 解决方案:检查外部环境光照强度,确保在合理范围内;同时确认参数设置是否符合要求。
    - 问题3:设备频繁误触发。
    - 解决方案:调整光栅位置或选择合适的光栅孔径,确保只有目标物体能够触发传感器。


    总结和推荐



    OPB830和OPB840系列作为一款高性能的滑槽光学开关,具备多样化的应用场合和强大的适应能力。其坚固耐用的设计和高度灵活的配置选项使其成为许多自动化系统中的理想选择。总的来说,这款产品值得推荐给需要高精度和可靠性的工业控制和自动化领域的工程师和设计师。

OPB840W55Z参数

参数
最小工作供电电压 -
感应距离 3.18mm
最大工作供电电压 30V
响应时间 20ms
光源 -
颜色感应 -
输出类型 Phototransistor
波长 880nm
感应方式 Through-Beam
24mm(Max)
13.21mm(Max)
16.13mm(Max)
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB840W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB840W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB840W55Z OPB840W55Z数据手册

OPB840W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
