OPB973N11

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 可传导的 3.18mm 70ns PCB安装,通孔安装 12.32mm*6.35mm*10.8mm
供应商型号: N-OPB973N11
供应商: 云汉优选
标准整包数: 1

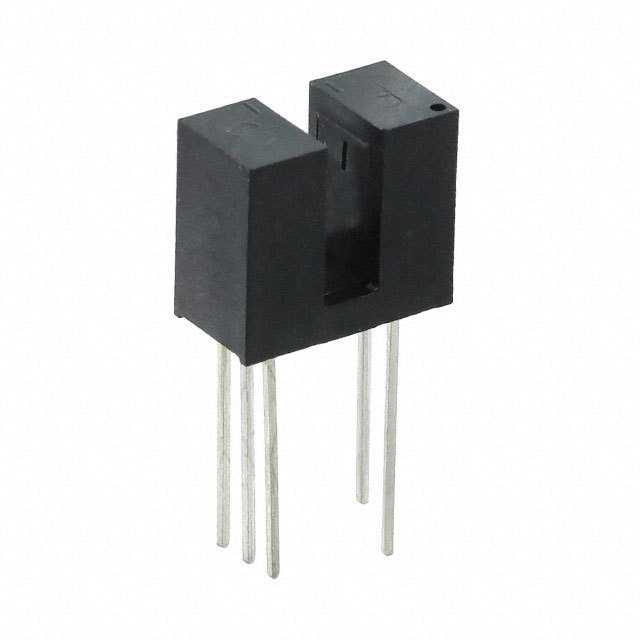

TT ELECTRONICS 光电传感器 OPB973N11

OPB973N11概述

    # OPB960/970/980/990系列非接触式光电开关

    产品简介


    OPB960/970/980/990系列是非接触式的Photologic®光栅型光电开关,为设计工程师提供了满足特定应用需求的灵活性。这些光电开关的基础结构具有0.125英寸(3.18毫米)宽的槽口,可以根据需要指定输出逻辑状态、输出驱动电路、光束宽度、光束表面和安装位置。此外,可以选择电线或PCB引脚作为电气接口,提供灵活的电气连接选项。
    主要功能
    - 非接触式检测
    - 可定制输出逻辑和驱动电路
    - 不同的光束宽度选择
    - 防尘和防外部光源干扰的覆盖光束设计
    应用领域
    - 速度和方向指示
    - 旋转编码器
    - 机械开关替换
    - 机械限位指示
    - 打印机:顶部形式、行程结束、初始位置
    - 汽车滑动门和提升门应用

    技术参数


    | 参数 | 描述 |

    | 工作电压范围 | 4.5V 至 18V |
    | 响应时间 | 上升时间/下降时间 ≤70ns |
    | 输出电流 | 缓冲输出低电平 ≤0.4V |
    | 推挽输出高电平电压 | VCC - 2.1V |
    | 短路输出电流 | ≤30mA |
    | 输入二极管最大功耗 | 100mW |
    | 输入二极管最大正向电流 | 40mA |
    | 输入二极管反向电压 | ≤2V |
    | 工作温度范围 | -40°C 至 +70°C |
    | 存储温度范围 | -40°C 至 +85°C |

    产品特点和优势


    OPB960/970/980/990系列光电开关的主要特点包括:
    - 灵活性:可以通过多种方式定制,包括输出逻辑、驱动电路、光束宽度和安装位置,以适应不同的应用需求。
    - 高可靠性:采用不透明塑料制成的外壳,有效降低对外部光源的敏感度。
    - 耐用性:具备出色的环境适应能力,能在宽泛的温度范围内稳定工作。
    - 易集成:可以轻松集成到各种电路板设计中,提供了线缆和PCB两种接口选项。

    应用案例和使用建议


    这些光电开关广泛应用于工业自动化、机械设备和消费电子产品中。例如,在打印机中用于检测纸张位置和行程结束。具体使用时应注意:
    - 在应用之前,需要根据具体的应用需求选择合适的光束宽度。
    - 确保在使用过程中遵循正确的焊接和安装方法,避免因不当操作导致损坏。

    兼容性和支持


    这些光电开关设计兼容直接的TTL、LSTTL和CMOS接口,方便与多种系统集成。此外,OPTEK还提供定制的电气、线缆服务,可根据客户的具体要求进行定制。用户可以联系当地代表或OPTEK获取更多信息。

    常见问题与解决方案


    1. 问题:如何正确安装光电开关?
    - 解决办法:确保光电开关安装在合适的位置,并按照制造商提供的安装指南进行操作。
    2. 问题:光电开关在某些情况下无法正常工作怎么办?
    - 解决办法:检查输入电源是否符合规定范围,确认光束是否被正确阻挡,尝试调整光电开关的光束宽度。
    3. 问题:如何进行光束宽度的选择?
    - 解决办法:根据应用的具体需求选择适当的光束宽度,通常小光束宽度适用于高分辨率应用,而大光束宽度适用于低分辨率应用。

    总结和推荐


    总体来说,OPB960/970/980/990系列光电开关在功能、性能、应用领域等方面均表现出色。它具备广泛的定制选项和可靠的性能,适合用于各种工业和商业应用。如果你需要一个高效、可定制的非接触式光电开关解决方案,强烈推荐考虑这一系列产品。

OPB973N11参数

参数
最小工作供电电压 -
光源 -
最大工作供电电压 -
波长 890nm
输出类型 -
感应方式 可传导的
感应距离 3.18mm
响应时间 70ns
颜色感应 -
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售

OPB973N11厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB973N11数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB973N11 OPB973N11数据手册

OPB973N11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 2.809 ¥ 23.8765
95+ $ 2.678 ¥ 22.763
200+ $ 2.601 ¥ 22.1085
400+ $ 2.55 ¥ 21.675
500+ $ 2.499 ¥ 21.2415
库存: 2146
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 955.06
