OPB931W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Through-Beam 3.18mm 70ns Buffer,Open Collector 4.75V 5.25V 导线安装,底座安装
供应商型号: N-OPB931W55Z
供应商: 云汉优选
标准整包数: 1

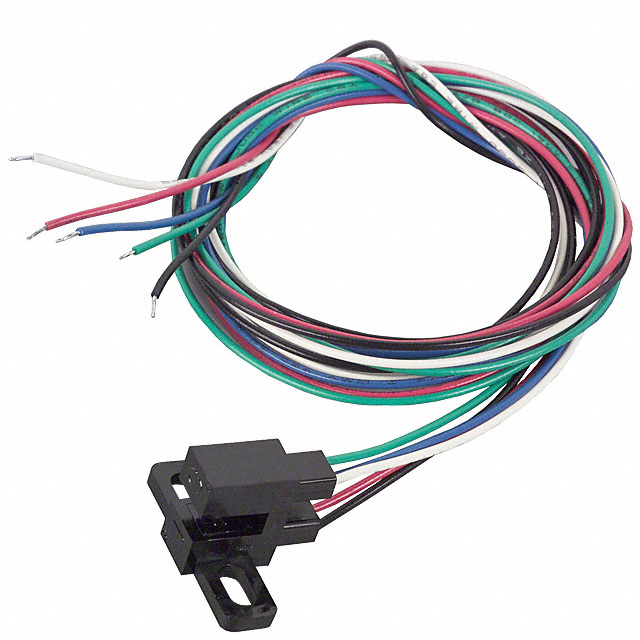

TT ELECTRONICS 光电传感器 OPB931W55Z

OPB931W55Z概述

    # Photologic® Slotted Optical Switch (OPB930 and OPB940 Series)

    产品简介


    Photologic®系列的光电开关是一种集成电路开关,设计灵活,适用于各种应用需求。这款产品以标准的槽型外壳为基础,宽度为0.125英寸(3.18毫米),用户可以指定不同的输出类型和极性、壳体材料、光阑宽度以及引脚长度或电缆线。这些光电开关广泛应用于机械开关替代、速度指示(如测速仪)、机械极限指示和边缘感应等领域。

    技术参数


    - 供电电压:最高供电电压为10V,瞬时(不超过3秒)。
    - 工作温度范围:-40°C至+70°C。
    - 存储温度范围:-40°C至+85°C。
    - 焊接温度:最高焊接温度为260°C。
    - 输入红外LED功率消耗:最大为100mW。
    - 输出功率消耗:最大为200mW。
    - 总功率消耗:最大为300mW。
    - 电压范围:开路输出最大电压为35V。
    - 电流范围:正向直流电流最大为40mA,反向直流电压最大为2V。
    - 电气参数:详细见表格,部分测试条件为脉冲测试。

    产品特点和优势


    Photologic®光电开关具有多种可选配置,包括:
    - 光阑大小的选择;
    - 输出配置的选择;
    - 不透明或红外透射壳体材料的选择;
    - 引脚(L系列)或电线(W系列)的选择;
    - 槽宽0.125英寸(3.18毫米);
    - 0.320英寸(8.128毫米)的引脚间距;
    - 数据速率可达250kBaud。
    这些特性使得Photologic®光电开关成为市场上极具竞争力的产品,尤其适合需要高灵活性的应用场合。

    应用案例和使用建议


    Photologic®光电开关在多个领域都有广泛应用,例如机械开关的替代品,用于速度测量的转速计,以及机械极限指示器。根据技术手册提供的应用场景,推荐以下几点使用建议:
    - 在速度指示应用中,确保光线持续遮挡或暴露以保持信号稳定。
    - 使用时应避免暴露在过热环境中,以防损坏内部组件。
    - 针对极端环境下使用,选择不透明的壳体材料,以减少外部光线的干扰。

    兼容性和支持


    Photologic®光电开关可搭配多种电气设备使用,具体细节请联系当地代表或OPTEK获取更多信息。制造商提供了相应的技术支持和服务保障,以满足客户的需求。

    常见问题与解决方案


    根据技术手册中的常见问题列表,列出以下几个典型问题及其解决方案:
    - 问:如何安装Photologic®光电开关?
    答:建议使用Vibra-Tite进行螺纹锁定以防止应力裂纹。
    - 问:清洁时应注意什么?
    答:推荐使用甲醇或异丙醇作为清洁剂,塑料外壳不宜接触氯化烃类和酮类溶剂。
    - 问:如何识别各引脚功能?
    答:红色引脚为阳极,黑色引脚为阴极,白色引脚为VCC,蓝色引脚为输出,绿色引脚为地。

    总结和推荐


    Photologic®光电开关是一款多功能且性能稳定的光电开关,其独特的配置和灵活的设计使其在众多应用中表现优异。凭借其广泛的适用性及供应商提供的支持服务,这款产品值得推荐给那些寻求高性能光电解决方案的工程师和设计师。

OPB931W55Z参数

参数
最大工作供电电压 5.25V
响应时间 70ns
输出类型 Buffer,Open Collector
最小工作供电电压 4.75V
感应方式 Through-Beam
感应距离 3.18mm
颜色感应 -
光源 -
波长 -
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB931W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB931W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB931W55Z OPB931W55Z数据手册

OPB931W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.558 ¥ 38.743
库存: 100
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 968.57
