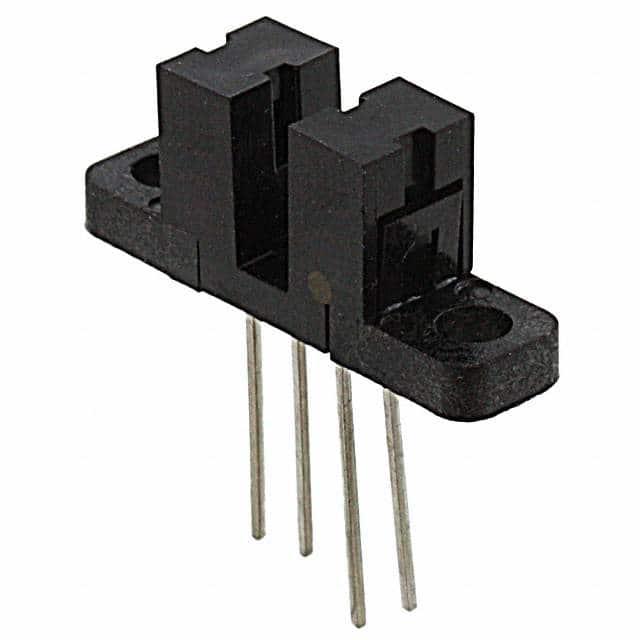

OPB828B

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,通孔安装 24.64mm*6.35mm*10.03mm
供应商型号: N-OPB828B
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB828B

OPB828B概述

    Slotted Optical Switch:OPB827, OPB828, OPB829Z系列

    1. 产品简介


    Slotted Optical Switch(槽式光电开关)OPB827、OPB828和OPB829Z系列是由TT Electronics推出的光电传感器产品。这些产品主要用于检测物体的存在与否。它们包含一个红外发光二极管(LED,中心波长890nm)和一个NPN硅光电晶体管,这两种组件被安装在一个宽0.125英寸(3.18毫米)的插槽中,插槽位于低成成本的黑色塑料外壳内。OPB827和OPB828适合PCB板安装,而OPB829Z则通过24英寸(61厘米)的26号AWG线缆进行远程安装。该系列产品广泛应用于非接触式物体检测、生产线自动化、机器自动化、设备安全及机器安全等领域。

    2. 技术参数


    以下是OPB827、OPB828和OPB829Z系列的技术规格:
    | 参数 | 值 |

    | 工作温度范围 | OPB827, OPB828:-40°C到+85°C;OPB829Z:-40°C到+80°C |
    | 焊接温度(1/16英寸[1.6毫米]处) | 260°C |
    | 输入二极管:正向直流电流 | 50mA |
    | 输入二极管:峰值正向电流 | 3A(1微秒脉冲宽度,300pps) |
    | 输入二极管:反向直流电压 | 2V |
    | 输入二极管:功耗 | 100mW |
    | 输出光电晶体管:集电极-发射极电压 | 30V |
    | 输出光电晶体管:发射极-集电极电压 | 5V |
    | 输出光电晶体管:集电极直流电流 | 30mA |
    | 输出光电晶体管:功耗 | 100mW |

    3. 产品特点和优势


    OPB827、OPB828和OPB829Z系列具有以下显著特点和优势:
    - 超小尺寸:插槽宽度为0.125英寸(3.18毫米),深度为0.315英寸(8.00毫米),使得其非常适合作为小型设备的一部分。
    - 多型号选择:提供不同的插槽尺寸和引脚间距,以满足不同应用需求。例如,OPB827的引脚间距为0.305英寸(7.75毫米),OPB828的引脚间距为0.220英寸(5.59毫米),OPB829Z的线缆长度为24英寸(61厘米)。
    - 经济实惠:采用低成本的黑色塑料外壳,性价比高。

    4. 应用案例和使用建议


    这些槽式光电开关在多种场景下得到了广泛应用,如生产线自动化、机器自动化和设备安全。例如,在装配线上,这些开关可以用于检测材料是否存在,确保生产过程顺利进行。具体使用时,建议在插槽周围保持清洁,避免灰尘和其他杂质干扰其正常工作。此外,根据传感器的位置,可进一步调整以达到最佳检测效果。

    5. 兼容性和支持


    OPB827、OPB828和OPB829Z系列可以与其他标准的PCB组件兼容,适用于大多数常规电路设计。厂商提供了一系列定制服务,包括电线、电缆和连接器的定制,用户可以根据需要联系当地代表或OPTEK获取更多详细信息。同时,厂商还提供了必要的技术支持,帮助用户解决问题并确保产品正常运行。

    6. 常见问题与解决方案


    - Q: 如何正确焊接这些光电开关?
    A: 使用焊锡铁在1/16英寸(1.6毫米)距离处进行焊接,焊接温度应不超过260°C。

    - Q: 这些光电开关在极端温度下的表现如何?
    A: OPB827和OPB828的工作温度范围为-40°C至+85°C,OPB829Z的工作温度范围为-40°C至+80°C。
    - Q: 在高温条件下如何保证其性能稳定?
    A: 超过25°C时,功耗需要按1.82毫瓦/摄氏度的比例线性降额。

    7. 总结和推荐


    总体而言,OPB827、OPB828和OPB829Z系列是一款性能优异、价格合理的槽式光电开关产品。它在多种应用场景中表现出色,特别是在自动化生产线和设备安全方面。推荐使用这些光电开关的产品,尤其是那些需要高精度检测和可靠性的应用场合。

OPB828B参数

参数
响应时间 -
感应距离 3.18mm
光源 -
输出类型 Phototransistor
波长 890nm
最小工作供电电压 -
颜色感应 -
感应方式 Through-Beam
最大工作供电电压 -
长*宽*高 24.64mm*6.35mm*10.03mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

OPB828B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB828B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB828B OPB828B数据手册

OPB828B封装设计

查看详情并下载
Symbol
Footprint
3D Model
