OPB817Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 5.08mm Phototransistor 导线安装,底座安装
供应商型号: 2860797
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB817Z

OPB817Z概述


    产品简介

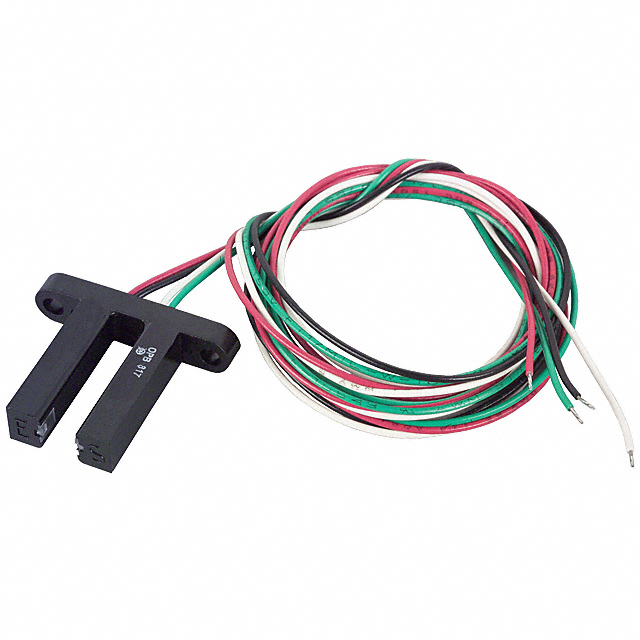

    OPB817Z Slotted Optical Switch
    OPB817Z是一款槽式光学开关,由红外发光二极管(LED)和NPN硅光电晶体管组成。该开关被封装在一个不透明的外壳中,具有清晰的窗口以保护内部免受灰尘污染。当任何不透明物体穿过槽时,光电晶体管会切换状态。此款光学开关的独特之处在于其21.844毫米深的槽口,使得光学中心线能够从安装平面达到更长的距离。
    主要功能:
    - 非接触式物体检测
    - 装配线自动化
    - 机械设备自动化
    - 设备安全防护
    应用领域:
    - 非接触式物体感应
    - 装配线自动化
    - 机器自动化
    - 设备安全

    技术参数


    电气规格(TA = 25°C)
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | VF | 正向电压 | - | - | 1.8 | V | IF = 20 mA |
    | IR | 反向电流 | - | - | 100 | μA | VR = 2 V |
    | V(BR)(CEO) | 集电极-发射极击穿电压 | 30 | - | - | V | IC = 1 mA, IF = 0, EE = 0 |
    | V(BR)(ECO) | 发射极-集电极击穿电压 | 5 | - | - | V | IE = 100 μA, IF = 0, EE = 0 |
    | ICEO | 集电极-发射极漏电流 | - | - | 100 | nA | VCE = 10 V, IF = 0, EE = 0 |
    | IC(ON) | 开态集电极电流 | 1.0 | - | 10.0 | mA | VCE = 5 V, IF = 20 mA |
    | VCE(SAT) | 集电极-发射极饱和电压 | - | - | 0.4 | V | IC = 100 μA, IF = 20 mA |
    绝对最大额定值(TA = 25°C)
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 存储及操作温度范围 | -40 | +85 | °C |
    | 引脚焊接温度(离外壳1.6mm,使用烙铁焊接5秒) | 260 | °C |
    | 正向直流电流 | 50 | mA |
    | 峰值正向电流(1μs脉冲宽度,300pps) | 3 | A |
    | 反向直流电压 | 2 | V |
    | 功率耗散 | 100 | mW |
    | 集电极-发射极电压 | 30 | V |
    | 发射极-集电极电压 | 5 | V |
    | 集电极直流电流 | 30 | mA |
    | 功率耗散 | 100 | mW |

    产品特点和优势


    OPB817Z具备以下特点和优势:
    - 槽宽为5.08毫米,槽深达21.84毫米,适合远距离探测
    - 两根609毫米长的26 AWG电线便于连接
    - 不透明外壳和清晰窗口提供良好的防尘保护
    - 两个安装支架,易于安装和固定

    应用案例和使用建议


    应用场景:
    - 在装配线上用于检测物体是否进入指定区域
    - 用于机械设备的安全防护系统,检测是否有异物进入危险区域
    - 用于电子设备的非接触式检测,提高可靠性和安全性
    使用建议:
    - 确保槽内没有异物遮挡,以保证最佳的检测效果
    - 安装时选择合适的固定位置,确保光束路径不受干扰
    - 在高温环境下使用时需注意散热,防止因过热导致损坏

    兼容性和支持


    OPB817Z光开关与其他常见的电子元器件和设备兼容,具体适用范围需根据实际应用场景确定。制造商提供了详细的技术支持和维护信息,帮助客户解决各种问题。

    常见问题与解决方案


    问题1:如何判断OPB817Z是否正常工作?
    解决办法:可以通过测量其正向电压和反向电流来判断。如果测量结果符合技术规格,则表明开关正常工作。
    问题2:安装时发现光电晶体管无法切换,可能是什么原因?
    解决办法:检查槽内是否有异物遮挡或光线干扰。如果确认无误,可以考虑更换新设备或进一步检测线路连接。
    问题3:如何清洁外壳?
    解决办法:推荐使用甲醇或异丙醇进行清洁,避免使用氯化烃和酮类溶剂,以免损坏塑料外壳。

    总结和推荐


    OPB817Z槽式光学开关凭借其出色的电气特性和多种应用场景,在工业自动化和安全防护领域表现出色。其独特的设计和稳定的性能使其在市场上具有较高的竞争力。如果您正在寻找可靠的非接触式物体检测解决方案,我们强烈推荐使用OPB817Z。

OPB817Z参数

参数
最大工作供电电压 -
波长 890nm
感应距离 5.08mm
颜色感应 -
响应时间 -
感应方式 Through-Beam
最小工作供电电压 -
光源 -
输出类型 Phototransistor
30.73mm(Max)
6.35mm(Max)
25.65mm(Max)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装,袋装

OPB817Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB817Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB817Z OPB817Z数据手册

OPB817Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
