OPB707C

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Reflective 1.27mm 100μs Photodarlington 1.7V PCB安装,通孔安装 6.1mm*4.42mm*4.7mm
供应商型号: 828-OPB707C
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB707C

OPB707C概述

    # OPB706/OPB707 红外反射式传感器技术手册

    产品简介

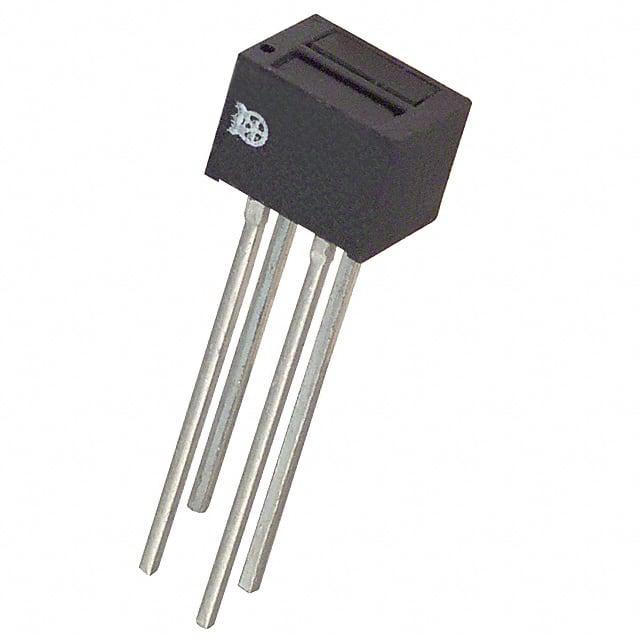

    OPB706 和 OPB707 是由 TT Electronics 公司生产的红外反射式传感器,包括一个红外发光二极管(LED)和一个 NPN 硅光电晶体管(OPB706)或光电达林顿(OPB707),它们平行排列在一个黑色塑料外壳中。这些传感器的设计旨在减少环境光噪声,并能够感应到反射物体在其视场内的变化。这种非接触式的反射物体检测传感器广泛应用于自动化生产线、机器安全、行程终点检测、门传感器等领域。

    技术参数


    OPB706
    - 红外LED
    - 峰值波长:935nm
    - 正向直流电流:50mA
    - 峰值正向电流(1μs脉冲宽度,300pps):3A
    - 反向直流电压:2V
    - 输入二极管正向电压(VF):1.7V
    - 输入二极管反向电流(IR):100μA
    - 光电晶体管
    - 集电极-发射极电压(VCEO):24V
    - 发射极-集电极电压(VECO):5V
    - 集电极直流电流(IC):25mA
    - 功率耗散:75mW
    - 集电极饱和电压(VCE(SAT)):0.4V
    - 暗电流(ICEO):100nA
    - 交叉传导(ICX):200nA
    OPB707
    - 红外LED
    - 峰值波长:935nm
    - 正向直流电流:50mA
    - 峰值正向电流(1μs脉冲宽度,300pps):3A
    - 反向直流电压:2V
    - 输入二极管正向电压(VF):1.7V
    - 输入二极管反向电流(IR):100μA
    - 光电达林顿
    - 集电极-发射极电压(VCEO):15V
    - 发射极-集电极电压(VECO):5V
    - 集电极直流电流(IC):125mA
    - 功率耗散:100mW
    - 集电极饱和电压(VCE(SAT)):1.1V
    - 暗电流(ICEO):250nA
    - 交叉传导(ICX):10μA

    产品特点和优势


    - 高灵敏度:光电达林顿输出(OPB707)比普通光电晶体管(OPB706)具有更高的灵敏度,适用于低反射表面的检测。
    - 宽工作温度范围:从-40°C到+85°C,适应多种环境条件。
    - 低成本塑料外壳:设计用于PCB或连接器,适合多种应用场景。
    - 多样化的安装选项:提供不同长度的引线和间距,以满足不同的安装需求。
    - 定制服务:可根据客户要求提供定制的电气、电线和连接器解决方案。

    应用案例和使用建议


    应用案例
    - 自动化生产线:在自动化生产线上用于检测零件的位置和状态。
    - 机器安全:作为安全屏障,检测是否有物体进入危险区域。
    - 行程终点检测:用于检测机械运动的终点位置。
    - 门传感器:检测门的开关状态。
    使用建议
    - 确保正确的反射表面:使用合适的反射材料,如白纸或反光膜,以提高检测精度。
    - 调节检测距离:根据应用需求调整传感器到反射面的距离,确保最佳性能。
    - 避免直接阳光照射:尽量避免传感器暴露在直接阳光下,以减少环境光噪声的影响。

    兼容性和支持


    - 兼容性:OPB706/OPB707 设计灵活,可方便地集成到现有的电路板或连接器中,适用于多种电子设备。
    - 技术支持:如需定制服务或技术支持,可联系本地销售代表或直接联系 OPTEK 获取更多信息。

    常见问题与解决方案


    问题1:如何选择合适的传感器型号?
    - 解决方案:如果需要更高的灵敏度和更低的输出电流,推荐使用 OPB707 光电达林顿。对于普通应用,OPB706 光电晶体管是更为经济的选择。
    问题2:如何正确焊接传感器?
    - 解决方案:建议使用 RMA 焊剂进行焊接,焊接温度不应超过 260°C,焊接时间不超过 5 秒。若采用流动焊接,焊接时间可延长至最多 10 秒。

    总结和推荐


    OPB706 和 OPB707 红外反射式传感器凭借其高灵敏度、宽工作温度范围和低成本塑料外壳,在多种应用场景中表现出色。无论是自动化生产线还是机器安全系统,它们都能提供可靠和高效的检测功能。根据具体需求选择合适的型号并遵循使用建议,可以最大限度地发挥其性能。总体来说,这是一款值得推荐的产品。

OPB707C参数

参数
响应时间 100μs
输出类型 Photodarlington
光源 -
颜色感应 -
感应距离 1.27mm
波长 935nm
最大工作供电电压 1.7V
最小工作供电电压 -
感应方式 Reflective
长*宽*高 6.1mm*4.42mm*4.7mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB707C厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB707C数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB707C OPB707C数据手册
