OPL801

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V TO-18-3 4.75mm*4.75mm*6.86mm
供应商型号: 828-OPL801
供应商: Mouser
标准整包数: 1

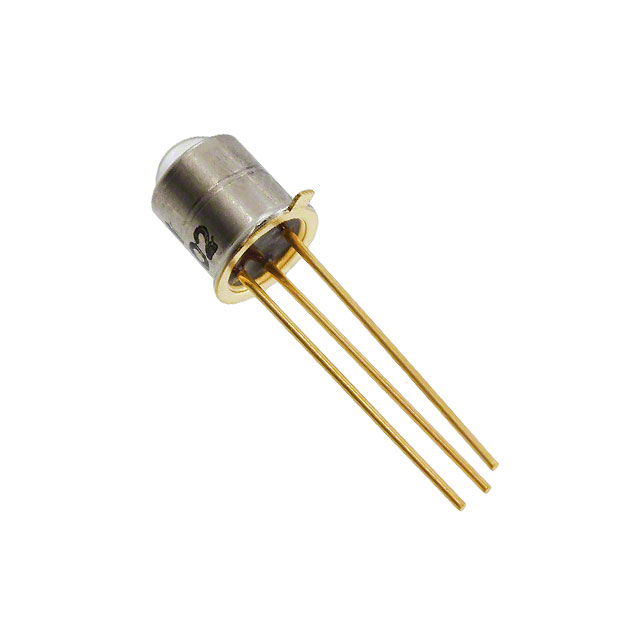

TT ELECTRONICS 光电传感器 OPL801

OPL801概述


    产品简介


    OPL800 系列传感器是TT Electronics公司生产的一系列光电传感器,包含多个型号如OPL800、OPL800-OC、OPL801、OPL801-OC等。这些传感器集成了光敏二极管、线性放大器和施密特触发器于一体,集成于单个硅芯片上(对于OPL820和OPL821型号,采用单片封装)。某些型号还额外集成了电压调节器。所有这些传感器均安装在标准的TO-18外壳内,并且被封装在一个透镜金属壳内,提供出色的防潮和防尘能力。该系列产品广泛应用于非接触式反射物体传感器、装配线自动化、机器安全及门传感器等领域。

    技术参数


    - 输入功率:50 μW/cm² 至 600 μW/cm²
    - 供电电压:4.5 V 至 16.0 V
    - 输出电流:最大12.8 mA(开漏模式)
    - 工作温度范围:-55°C 至 +110°C
    - 存储温度范围:-65°C 至 +150°C
    - 上升时间与下降时间:约70 ns
    - 传播延迟:5 µs
    - 数据速率:最高可达100 kHz

    产品特点和优势


    1. 噪声免疫性强:高斯密特触发器设计提供了对输入信号噪声的高度免疫力。
    2. 多种输出选项:提供四种不同的输出配置(如推挽式、开漏式),适应各种不同需求的应用场景。
    3. 直接TTL/LSTTL接口:与现有数字电路系统的无缝连接,简化系统集成。
    4. 紧凑封装:采用标准的TO-18外壳封装,确保高度可靠性和稳定性。

    应用案例和使用建议


    这些传感器适用于多种工业和自动化应用中,例如非接触式物体检测、自动装配线控制、机器安全以及门传感器。为了保证最佳性能,在安装过程中需要注意避免直射强光源或高温环境,以减少误触发的风险。对于要求极高精度的场合,可以通过调整传感器的设置来实现更稳定的响应。

    兼容性和支持


    这些传感器与现有的TTL/LSTTL接口完全兼容,无需额外电路即可驱动多达8至10个TTL负载。制造商TT Electronics为这些传感器提供了全面的技术支持和服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - Q: 传感器在极端温度下表现如何?
    - A: 该系列传感器具有非常宽的工作温度范围,从-55°C到+110°C,可以应对大多数工业环境。

    - Q: 传感器的最大输出电流是多少?
    - A: 开漏模式下的最大输出电流可达12.8 mA。

    - Q: 如何处理传感器的输出噪声?
    - A: 施密特触发器的设计有助于减少噪声的影响,此外也可以通过调整阈值电压来进一步增强噪声免疫力。

    总结和推荐


    综上所述,OPL800系列光电传感器凭借其出色的噪声免疫性、直接的TTL/LSTTL接口以及多样的输出配置选项,成为适用于多种自动化和工业应用的理想选择。特别是在需要精确度和可靠性的情况下,这些传感器的表现尤为突出。因此,强烈推荐使用这一系列传感器。

OPL801参数

参数
响应时间 -
输出类型 Push-Pull
光源 -
感应方式 -
最大工作供电电压 -
感应距离 -
最小工作供电电压 4.5V
波长 935nm
颜色感应 -
长*宽*高 4.75mm*4.75mm*6.86mm
通用封装 TO-18-3
零件状态 在售
包装方式 散装

OPL801厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL801数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL801 OPL801数据手册

OPL801封装设计

查看详情并下载
Symbol
Footprint
3D Model
