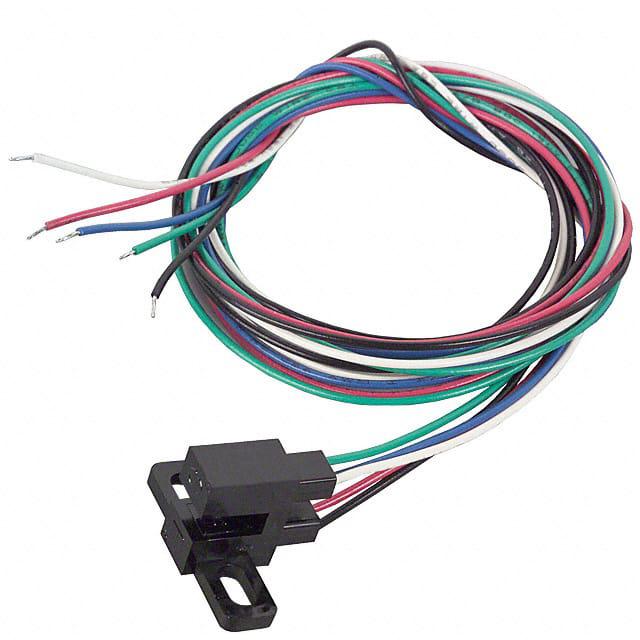

OPB933W51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Through-Beam 3.18mm 70ns 4.75V 5.25V 导线安装,底座安装
供应商型号: N-OPB933W51Z
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB933W51Z

OPB933W51Z概述

    OPB930 and OPB940系列光电集成电路开关技术手册

    产品简介


    OPB930和OPB940系列(L和W系列)光电集成电路开关为设计工程师提供了极大的灵活性。这些开关基于标准的外壳设计,带有0.125英寸(3.18毫米)宽的槽口,用户可以选择不同的输出类型、极性、壳体材料以及引脚长度或导线长度。这种模块化设计使产品适用于多种应用场景,如机械开关替换、转速指示以及机械极限指示。

    技术参数


    - 绝对最大额定值:
    - 供电电压(VCC):不超过10伏
    - 工作温度范围:-40°C至+70°C
    - 存储温度范围:-40°C至+85°C
    - 引脚焊接温度(距离外壳1.6毫米处,使用烙铁焊接,1秒):260°C
    - 输入红外LED:
    - 输入二极管功耗:100毫瓦
    - 输出光电逻辑功耗:200毫瓦
    - 总器件功耗:300毫瓦
    - 电气特性:
    - 低电平供电电流(托特极式和开路集电极):≤15毫安
    - 高电平供电电流(托特极式和开路集电极):≤15毫安
    - 低电平输出电压(托特极式和开路集电极):≤0.4伏
    - 高电平输出电压(托特极式和开路集电极):≥2.4伏
    - 高电平输出电流(托特极式和开路集电极):≤100微安
    - 正向门限电流:≤15毫安
    - 延迟时间(上升时间、下降时间):≤70纳秒
    - 延迟时间(低到高、高到低):≤5.0微秒

    产品特点和优势


    - 选择性配置:提供多种配置选项,包括槽口大小、输出类型、壳体材料及引脚或导线长度。
    - 稳定性:内置滞回放大器,增强了产品的稳定性。
    - 应用广泛:适用于机械开关替换、转速指示、机械极限指示等多种应用场景。
    - 可定制性:可根据需求提供定制的电气、导线、电缆和连接器。

    应用案例和使用建议


    OPB930和OPB940系列光电集成电路开关广泛应用于需要光电检测的应用中。例如,在机械开关替换中,它们可以替代传统的机械开关,提高可靠性;在速度指示系统中,如转速表,这些传感器能够实时监测速度变化。在实际使用过程中,应注意保持适当的通风和散热,以避免过热。建议在安装时使用ND Industries的Vibra-Tite进行螺纹锁定,以防止应力裂纹。

    兼容性和支持


    - 兼容性:OPB930和OPB940系列光电集成电路开关支持多种配置,与其他电子元器件具有良好的兼容性。
    - 支持:厂商提供定制服务,并通过当地代表或直接联系OPTEK获取更多信息。

    常见问题与解决方案


    1. 问题:产品发热过高。
    - 解决方案:确保良好的通风和散热,避免过载。
    2. 问题:光电逻辑信号不稳定。
    - 解决方案:检查电路连接,确认输入信号无误,必要时重新调整输出配置。
    3. 问题:无法正常触发光电开关。
    - 解决方案:检查是否有遮挡物遮挡光路径,必要时清洁光窗。

    总结和推荐


    OPB930和OPB940系列光电集成电路开关因其丰富的配置选项、稳定的性能和广泛的应用场景而受到市场的青睐。它们特别适合于需要光电检测的应用,且厂商提供了良好的支持和服务。对于需要高性能光电检测的项目,强烈推荐使用OPB930和OPB940系列光电集成电路开关。

OPB933W51Z参数

参数
最小工作供电电压 4.75V
输出类型 -
最大工作供电电压 5.25V
响应时间 70ns
光源 -
感应距离 3.18mm
感应方式 Through-Beam
颜色感应 -
波长 -
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB933W51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB933W51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB933W51Z OPB933W51Z数据手册

OPB933W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
