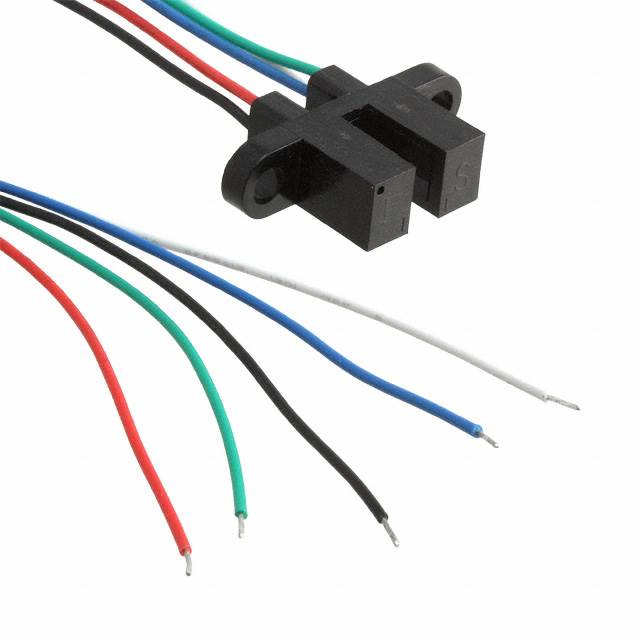

OPB980T55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 24.64mm*6.35mm*15.63mm
供应商型号: N-OPB980T55Z
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB980T55Z

OPB980T55Z概述

    # 光学非接触式槽型光开关:OPB960/970/980/990系列技术概述

    产品简介


    OPB960/970/980/990系列是Optek公司推出的非接触式光学光逻辑(Photologic®)槽型光开关产品。这一系列产品提供了高度的灵活性,以满足设计工程师特定的应用需求。标准的外壳设计带有0.125英寸(3.18毫米)宽的槽口,用户可以根据具体需求定制输出逻辑状态、驱动电路、槽口宽度、槽口表面以及安装位置。此外,该系列产品提供电线或PCB引线选项,以便于实现多样化的电气接口。OPB960系列采用不透明塑料作为主体材料,有效减少了可见光及近红外外部光源对操作的影响。产品通过欧盟RoHS认证,环保且安全。

    技术参数


    以下是该系列产品的主要技术规格和性能参数:
    基本参数
    - 供电电压范围:4.5V至18V
    - 工作温度范围:存储温度 -40°C至+85°C;运行温度 -40°C至+70°C
    - LED发射波长:850-940纳米(近红外)
    输入端参数
    - 输入二极管正向直流电流:最高40mA(TA=25°C)
    - 输入二极管反向直流电压:最大2V
    - 输入二极管功耗:100mW
    输出端参数
    - 输出逻辑电平:缓冲模式下低电平为0V;反相模式下高电平为VCC
    - 输出低电平电压(VOL):0.4V(对于缓冲及反相托尔顶极输出)
    - 输出高电平电压(VOH):VCC-2.1V(对于缓冲及反相托尔顶极输出)
    - 高电平输出电流(IOH):800µA
    速度性能
    - 上升时间(tR) 和 下降时间(tF):均小于70纳秒
    - 传播延迟时间(tPLH/tPHL):5.0微秒

    产品特点和优势


    OPB960系列提供了卓越的设计灵活性和适应性,具体特点如下:
    1. 灵活的配置:支持多种逻辑类型、驱动电路、槽口尺寸选择(覆盖或开放),并可通过引线或PCB实现电气接口。
    2. 高性能传感器:能够在广泛的电压范围内稳定运行,并具有良好的抗外部干扰能力。
    3. 环保合规:符合欧盟RoHS标准,适用于现代化电子产品的开发需求。
    4. 广泛应用:可应用于速度方向指示、旋转编码器、机械开关替代以及打印机等多种场景。

    应用案例和使用建议


    根据技术手册,该系列产品广泛应用于需要非接触式检测的场景中,例如打印机的顶部定位、行程终点检测以及家庭门滑动开关控制等。以下是一些使用建议:
    1. 精确测量:通过调整槽口宽度(如55、51、11毫米),可以适应不同的光学分辨率需求。
    2. 环境保护:对于灰尘敏感环境,建议选择带有盖子的槽口设计。而对于极端光线条件下,则需选择开放式的槽口。
    3. 接线方案:推荐使用26AWG的绝缘导线,同时在固定螺丝时控制扭矩为4到6磅英寸,避免损坏塑料部件。

    兼容性和支持


    OPB960系列产品与其他标准电子元器件完全兼容,适配性强。Optek公司还提供了定制化服务,包括电气、线缆和装配解决方案,用户可以通过本地代表获取详细支持信息。

    常见问题与解决方案


    以下列出了几个常见的问题及其对应的解决方案:
    1. 输入二极管过热:确保输入电流不超过规定值(40mA),并正确安装散热装置。
    2. 输出信号不稳定:检查电源电压是否稳定,并确认周围环境光线条件。
    3. 连接松动:严格按照说明文档中的接线规范进行操作,必要时使用ND Vibra-Tite® Formula 3防应力裂化合物加固连接点。

    总结和推荐


    综上所述,OPB960/970/980/990系列槽型光开关凭借其高度可定制化、强大的性能表现以及广泛的适用场景,在工业自动化和消费电子产品中表现出色。它不仅能够满足大多数苛刻的应用要求,还能提供优秀的成本效益比。因此,我们强烈推荐此产品用于任何需要可靠、高效光电传感解决方案的项目中。

OPB980T55Z参数

参数
输出类型 Buffer,Totem Pole
最小工作供电电压 4.75V
最大工作供电电压 5.25V
光源 -
感应方式 Through-Beam
颜色感应 -
响应时间 70ns
波长 890nm
感应距离 3.18mm
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB980T55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB980T55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB980T55Z OPB980T55Z数据手册

OPB980T55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.975 ¥ 33.7875
70+ $ 3.7904 ¥ 32.2184
150+ $ 3.6822 ¥ 31.2987
200+ $ 3.5394 ¥ 30.0849
库存: 1400
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1013.62
