OPB760N

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 2.03mm~5.58mm(ADJ) Buffer,Totem Pole 4.75V 5.25V 13.59mm*6.35mm*10.8mm
供应商型号: N-OPB760N
供应商: 云汉优选
标准整包数: 1

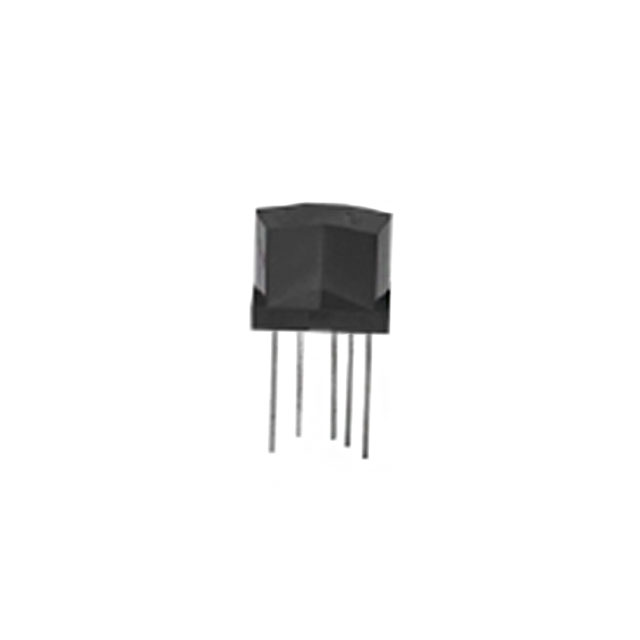

TT ELECTRONICS 光电传感器 OPB760N

OPB760N概述

    Photologic® Reflective Object Sensor

    产品简介


    Photologic®反射式对象传感器系列包括OPB760N, OPB760T, OPB761N, OPB763T, OPB770TZ, OPB771TZ, OPB773TZ等多种型号。这些传感器广泛应用于非接触式的光电传感器领域,例如自动化生产线、机器安全、行程终点检测及门传感器等。它们具有灵活的输出配置和多样化的安装选项,能够满足各种工业自动化需求。

    技术参数


    绝对最大额定值(除非另有说明,TA = 25°C)
    - 供电电压 VCC:不超过10V(最长持续3秒)
    - 存储温度范围:-40°C至+85°C
    - 工作温度范围:-40°C至+70°C
    - 引脚焊接温度(距离外壳1.6毫米处,使用焊铁5秒):260°C
    - 输入二极管功耗:100mW
    - 输出Photologic®功耗:200mW
    - 总器件功耗:300mW
    - 输出引脚上的电压(开路输出):35V
    - 二极管正向直流电流:40mA
    - 二极管反向直流电压:3V
    电气特性(除非另有说明,TA = 25°C)
    - VF(正向电压):最大1.8V(IF = 40mA,TA = 25°C)
    - IR(反向电流):最大100μA(VR = 2.0V,TA = 25°C)
    - VCC(运行DC供电电压):4.75V - 5.25V
    - ICCL(低电平供应电流):缓冲TTL输出最大10mA(VCC = 5.25V,IF = 0mA)
    - ICCH(高电平供应电流):缓冲TTL输出最大10mA(VCC = 5.25V,IF = 25mA)
    - IF(+)(LED正向触发电流):最小25mA(VCC = 5V,TA = 25°C)

    产品特点和优势


    Photologic®反射式对象传感器的主要特点是其灵活的输出配置和多样化的安装方式。用户可以根据具体需求选择不同的输出类型,如TTL推拉式输出或开漏输出。此外,该系列产品还具备内置迟滞放大器,增强了稳定性和可靠性。其中OPB770TZ系列配备了12英寸长的UL认证电线,便于远程安装。

    应用案例和使用建议


    Photologic®传感器在多个应用场合中表现出色。例如,在自动化生产线中,它们可以用来检测物料的位置和状态;在机器安全方面,它们能够作为门传感器来防止意外伤害。为了确保最佳性能,建议在安装时注意保持合适的反射距离,通常在0.080英寸到0.220英寸之间。

    兼容性和支持


    Photologic®反射式对象传感器设计为可与多种电路和设备兼容。厂商提供了详尽的技术支持,包括定制化服务和现场支持。客户可以通过联系当地代表或访问官方网站获得更多帮助。

    常见问题与解决方案


    在使用过程中,可能会遇到一些常见问题,如信号不稳定或响应延迟等。这些问题可以通过检查安装距离和确保电源电压稳定来解决。如果需要进一步支持,厂商提供在线技术支持和售后服务热线。

    总结和推荐


    Photologic®反射式对象传感器凭借其灵活的配置、出色的稳定性和丰富的应用场景,成为自动化领域中的理想选择。其多样化的输出类型和可靠的性能使其在市场上具备显著的竞争优势。我们强烈推荐这款产品用于各类自动化设备和系统中。
    希望这篇文章能为您提供关于Photologic®反射式对象传感器的全面了解。

OPB760N参数

参数
最小工作供电电压 4.75V
最大工作供电电压 5.25V
输出类型 Buffer,Totem Pole
感应方式 Reflective
波长 890nm
光源 -
感应距离 2.03mm~5.58mm(ADJ)
颜色感应 -
响应时间 -
长*宽*高 13.59mm*6.35mm*10.8mm
应用等级 工业级
零件状态 在售
包装方式 散装

OPB760N厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB760N数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB760N OPB760N数据手册

OPB760N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.71 ¥ 31.535
75+ $ 3.5329 ¥ 30.0297
150+ $ 3.4374 ¥ 29.2179
200+ $ 3.3048 ¥ 28.0908
库存: 380
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 946.05
