OPB973T51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V PCB安装,通孔安装 24.63mm*6.35mm*10.8mm
供应商型号: JY-OPB973T51
供应商: 云汉优选
标准整包数: 1

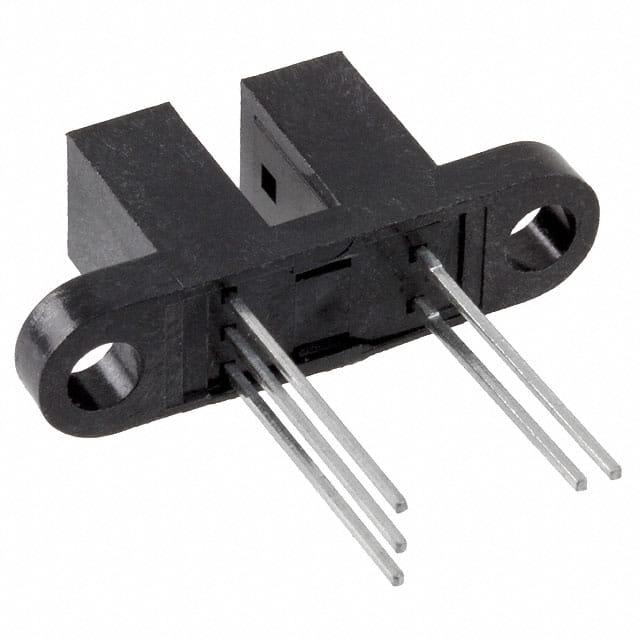

TT ELECTRONICS 光电传感器 OPB973T51

OPB973T51概述

    # Photologic® Slotted Optical Switch: OPB960, OPB970, OPB980, OPB990 Series

    产品简介


    Photologic®系列的非接触式槽型光电开关(OPB960, OPB970, OPB980, OPB990)为设计工程师提供了针对特定应用需求的灵活性。此系列采用标准外壳,配有0.125英寸(3.18毫米)宽的狭缝,可通过指定逻辑状态、驱动电路、狭缝宽度、表面材质及安装位置来定制产品。此外,用户可以选择带引线的电线或PCB接头以增强电气接口的灵活性。该系列产品广泛应用于速度和方向指示、旋转编码器、机械开关替代品、限位指示、打印机操作(如顶部位置检测、行程终点和初始位置识别)以及汽车滑动门和提升门的应用。

    技术参数


    - 工作温度范围: 存储温度:-40°C至+85°C;工作温度:-40°C至+70°C
    - 输入二极管:
    - 正向电流: 40mA(TA=25°C)
    - 反向电压: 2V
    - 传感器:
    - 电源电压: 4.5V至16V
    - 输出电压(开路输出,TA=25°C): 最高35V
    - 短路输出电流至地: 1秒最大30mA
    - 耦合:
    - 低电平输出电压(缓冲集电极输出): ≤0.4V
    - 高电平输出电压(缓冲集电极输出): VCC-2.1V
    - 高电平输出电流(开路集电极输出): 100µA(VCC = 4.5V至16V,VOH = 30V)

    产品特点和优势


    - 多种逻辑和输出驱动选项: 用户可选择不同的逻辑状态和输出驱动电路,提高应用的灵活性。
    - 可定制狭缝宽度: 提供不同宽度的狭缝,满足不同的光学分辨率要求。
    - 安装灵活性: 支持通过引线或PCB接头连接,提供灵活的电气接口。
    - 广泛的电压范围: 支持4.5V到16V的宽泛供电电压范围,增强了设备的适应能力。

    应用案例和使用建议


    应用案例
    - 速度和方向指示: 在需要精确监测运动速度和方向的应用中表现出色,如旋转编码器。
    - 机械开关替代: 用于取代传统机械开关,以减少磨损和维护成本。
    使用建议
    - 确保安装时狭缝正确对准目标物体,以保证准确的光通量检测。
    - 注意外部光源的影响,特别是在使用开放式狭缝时需采取措施避免干扰。

    兼容性和支持


    - 兼容性: 支持直接TTL、LSTTL和CMOS接口,与大多数数字系统兼容。
    - 支持: 用户可通过本地代表或OPTEK公司获取更多定制服务和咨询。

    常见问题与解决方案


    - Q: 设备无法正常工作怎么办?
    - A: 检查电源电压是否符合规格要求,并确认LED正向电流超过15mA。
    - Q: 输出信号不稳定如何处理?
    - A: 调整安装位置并确保狭缝正确对准目标,同时检查是否受到外部光源干扰。

    总结和推荐


    综上所述,Photologic®系列的光电开关具备灵活多样的功能和强大的应用兼容性,在速度和方向检测、机械开关替代等领域有着卓越的表现。对于需要高精度检测和稳定工作的应用场合,该系列产品是理想的选择。我们强烈推荐用户考虑选用这些光电开关,以提升其设备的可靠性和稳定性。

OPB973T51参数

参数
波长 890nm
光源 -
感应距离 3.18mm
颜色感应 -
响应时间 70ns
最大工作供电电压 5.25V
输出类型 -
感应方式 Through-Beam
最小工作供电电压 4.75V
长*宽*高 24.63mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB973T51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB973T51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB973T51 OPB973T51数据手册

OPB973T51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ ¥ 27.429
库存: 1343
起订量: 90 增量: 1
交货地:
最小起订量为:90
合计: ¥ 2468.61
