OPB806

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Through-Beam 3.18mm 5μs Phototransistor PCB安装,通孔安装 26.92mm*5.21mm*12.95mm
供应商型号: 1497915
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB806

OPB806概述

    # Slotted Optical Switch OPB806: Comprehensive Technical Overview

    产品简介


    基本介绍

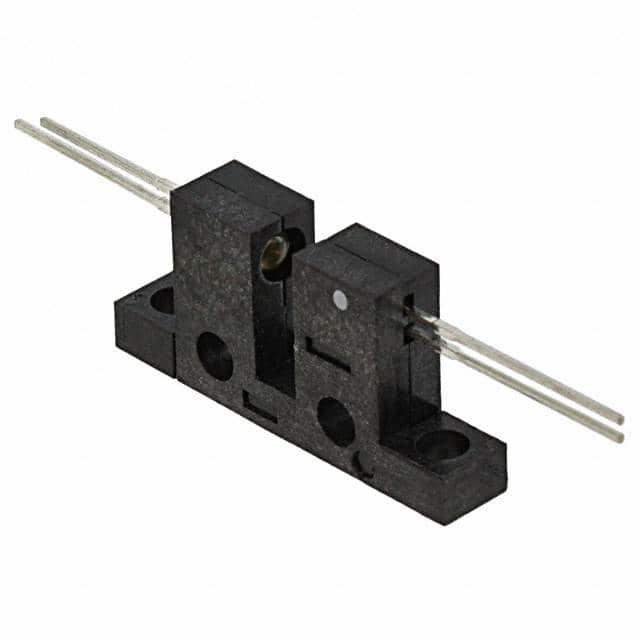

    OPB806 是一款高性能的槽型光学开关,它结合了一个红外发光二极管(LED)和一个NPN硅光敏晶体管。这款开关安装在宽度为0.125英寸(3.175毫米)的狭缝两侧,可实现非接触式操作,非常适合多种自动化和检测应用。
    应用领域
    - 非接触式物体感应
    - 生产线自动化
    - 设备安全
    - 机器自动化

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VF | 前向电压 | - | - | 1.7 | V |
    | IR | 反向电流 | - | - | 100 | μA |
    | V(BR)CEO | 集电极-发射极击穿电压 | 30 | - | - | V |
    | V(BR)ECO | 发射极-集电极击穿电压 | 5 | - | - | V |
    | ICEO | 暗电流 | - | - | 100 | nA |
    | VCE(SAT) | 集电极-发射极饱和电压 | - | - | 0.5 | V |
    | IC(ON) | 导通集电极电流 | 0.4 | - | - | mA |
    | 连续前向电流 - | - | 50 | mA |
    | 峰值前向电流(1μs脉冲宽度) - | - | 3 | A |
    | 集电极-发射极电压 - | - | 30 | V |
    | 发射极-集电极电压 - | - | 5 | V |
    | 功率耗散(2) - | - | 100 | mW |
    | 存储与操作温度范围 -40 | - | 85 | °C |

    产品特点和优势


    - 非接触式操作:通过光信号传递信息,避免了机械磨损。
    - 安装灵活性:提供底座安装或侧面安装两种方式。
    - 精确度高:具有0.125英寸(3.175毫米)宽的狭缝,可精准检测物体。
    - 温度适应性强:工作温度范围广泛,能够在-40°C至+85°C范围内稳定工作。

    应用案例和使用建议


    应用案例
    1. 生产线自动化:通过连续检测生产线上物体的存在与否,提高自动化效率。
    2. 设备安全:在存在潜在危险的区域使用该开关可以确保人员安全。
    使用建议
    - 在安装时注意狭缝对准要检测的目标。
    - 确保电源供给充足以避免过热导致损坏。

    兼容性和支持


    - 兼容性:OPB806 适用于各种标准电路板焊接工艺,但需注意焊接温度不得超过260°C。
    - 技术支持:如需进一步的技术支持或问题咨询,请联系制造商 TT Electronics。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查接线是否正确,确认电源电压符合要求 |
    | 误触发频繁 | 检查是否有干扰光源 |
    | 开关反应迟钝 | 检查周围环境温度是否过高 |

    总结和推荐


    综合评估
    OPB806 能够提供可靠的非接触式物体检测,广泛应用于多个自动化和安全相关领域。凭借其高精度、宽温度范围和灵活的安装方式,这款产品在市场上具备较强的竞争力。
    推荐
    鉴于其优秀的性能和广泛的适用性,我们强烈推荐 OPB806 槽型光学开关用于需要高精度检测的应用场合。

OPB806参数

参数
感应方式 Through-Beam
最大工作供电电压 -
感应距离 3.18mm
响应时间 5μs
波长 935nm
输出类型 Phototransistor
颜色感应 -
光源 -
最小工作供电电压 -
长*宽*高 26.92mm*5.21mm*12.95mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB806厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB806数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB806 OPB806数据手册

OPB806封装设计

查看详情并下载
Symbol
Footprint
3D Model
