OPB980P51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 18.48mm*6.35mm*15.63mm
供应商型号: N-OPB980P51Z
供应商: 云汉优选
标准整包数: 1

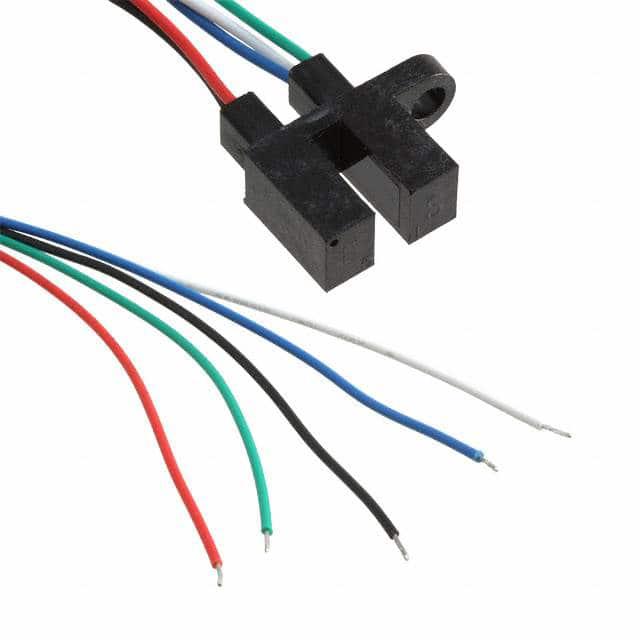

TT ELECTRONICS 光电传感器 OPB980P51Z

OPB980P51Z概述

    # Photologic® Slotted Optical Switch: Comprehensive Overview

    1. 产品简介


    Photologic® Slotted Optical Switch(OPB960, OPB970, OPB980, OPB990系列) 是一款非接触式光电开关,广泛应用于各种自动化和控制系统中。这些光电开关设计灵活,能够满足特定应用的需求。通过标准的外壳设计和0.125英寸(3.18毫米)宽的槽口,用户可以选择输出逻辑状态、输出驱动电路、光栅宽度、表面材料和安装位置。此外,该系列还提供线缆和PCB接头选项,以适应不同的电气接口需求。

    2. 技术参数


    主要技术规格
    - 存储温度范围:-40°C至+85°C
    - 操作温度范围:-40°C至+70°C
    - 供应电压范围:4.5V至18V(在2004年之前限制为5.5V最大值)
    - 正向电流:40mA
    - 反向电压:2V
    输出特性和工作环境
    - 输出类型:总极型(Totem-Pole)或开路集电极(Open-Collector)
    - 逻辑选择:缓冲(Buffer)或反相(Inverter)
    - 光电流:15mA
    - 上升时间:70ns
    - 传播延迟时间:5μs

    3. 产品特点和优势


    - 灵活性:用户可以自由选择输出逻辑状态、输出驱动电路、光栅宽度、表面材料和安装位置。
    - 可靠性:设备主体采用不透明塑料,有效减少对可见光和近红外外部光源的敏感度。
    - 多功能性:适合多种应用场景,如速度和方向指示、旋转编码器、机械开关替代品、机械限位指示、打印机和滑动门应用等。
    - 接口选择:提供线缆和PCB接头选项,适用于不同电气要求。

    4. 应用案例和使用建议


    应用案例
    - 速度和方向指示:通过传感器检测物体运动来指示速度和方向。
    - 旋转编码器:用于测量旋转角度和位置。
    - 打印机:用于识别纸张位置(顶点、终点和初始位置)。
    使用建议
    - 确保光栅正确对准并清洁,避免灰尘和光线干扰。
    - 在高电流情况下,注意散热,防止过热。
    - 在连接电路时,确保正确的电源电压和接线顺序。

    5. 兼容性和支持


    - 兼容性:可直接与TTL、LSTTL和CMOS接口兼容。
    - 支持和服务:如有需要,用户可以联系本地代表或OPTEK获取更多定制电气、线缆服务的信息。

    6. 常见问题与解决方案


    问题1:如何连接线缆?
    解决方案:参照技术手册,正确连接红(阳极)、黑(阴极)、白(Vcc)、蓝(输出)和绿(接地)线。
    问题2:如何处理过热问题?
    解决方案:确保设备通风良好,避免长时间在高温环境下运行,并适当降低供电电压。
    问题3:如何进行安装?
    解决方案:根据技术手册的指导,正确安装设备并拧紧螺丝,确保稳固安装。

    7. 总结和推荐


    综上所述,Photologic® Slotted Optical Switch(OPB960, OPB970, OPB980, OPB990系列)具有高度的灵活性和广泛的适用性,适用于多种工业和消费级应用。该系列产品以其可靠的性能和多样化的选择在市场上占据一席之地。对于需要非接触式光电开关的应用,这些产品无疑是值得推荐的选择。

OPB980P51Z参数

参数
感应方式 Through-Beam
响应时间 70ns
光源 -
颜色感应 -
最小工作供电电压 4.75V
输出类型 Buffer,Totem Pole
感应距离 3.18mm
波长 890nm
最大工作供电电压 5.25V
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB980P51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB980P51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB980P51Z OPB980P51Z数据手册

OPB980P51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
