OPB755TZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 5.59mm Phototransistor 1.8V 导线安装,底座安装 24.64mm*6.35mm*15.88mm
供应商型号: 1611241
供应商: element14
标准整包数: 1

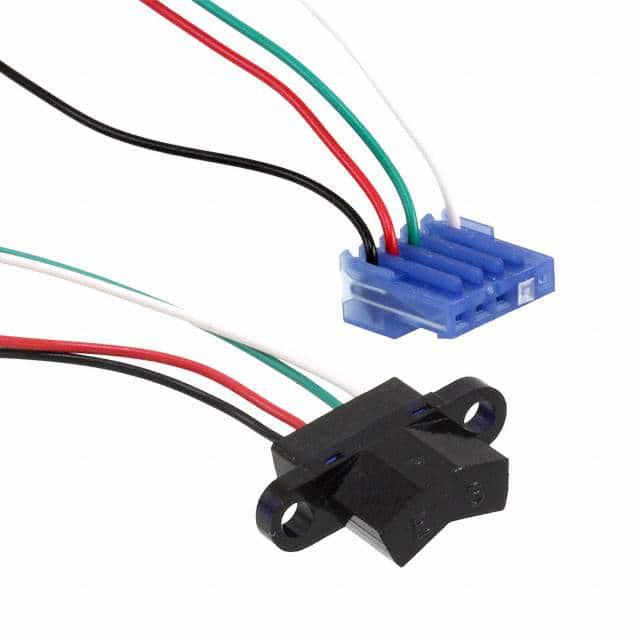

TT ELECTRONICS 光电传感器 OPB755TZ

OPB755TZ概述

    # 反射式物体传感器:OPB750N、OPB750T、OPB755TZ 和 OPB755TAZ

    产品简介


    反射式物体传感器(Reflective Object Sensor)是一种非接触式检测设备,广泛应用于工业自动化、机器安全和位置检测等领域。本系列产品主要包括 OPB750N、OPB750T、OPB755TZ 和 OPB755TAZ,这些传感器集成了 LED 发射器和光电晶体管接收器,通过高对比度的反射光来实现精准的物体检测。其中,OPB755NZ 已经停产,但仍然可以通过特别定制获取。
    这些传感器采用塑料外壳设计,具有低成本、高可靠性的特点。它们可以安装在印刷电路板上(PCB),也可以远程安装,适用于多种复杂的工业环境。
    主要功能
    - 非接触式物体检测
    - 支持反射表面检测
    - 内置 LED 光源和光电晶体管接收器
    应用领域
    - 装配线自动化
    - 机器自动化
    - 机器安全监控
    - 门禁传感器
    - 行程末端传感器

    技术参数


    以下是 OPB750 和 OPB755 系列传感器的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入二极管
    | 峰值正向电压 1.8 | V |
    | 正向电流 40 | 50 | mA |
    | 反向电流 100 | µA |
    | 输出光电晶体管
    | 集电极-发射极击穿电压 | 24 V |
    | 集电极关断电流 250 | nA |
    | 集电极导通电流 | 500 | 375 | 250 | µA |
    | 输出饱和电压 0.40 | V |
    其他参数
    - 操作温度范围:OPB750N/T: -40°C 至 +85°C;OPB755TZ/TAZ: -40°C 至 +80°C
    - 引脚长度:OPB750N/T: 0.4 英寸;OPB755TZ: 12 英寸;OPB755TAZ: 24 英寸
    - 引脚配置:OPB750N 无固定支架;OPB750T 和 OPB755TZ/TAZ 有两个固定支架

    产品特点和优势


    特点
    1. 高对比度比:达到 1000:1,确保在复杂环境下依然能够提供精确的检测。
    2. 耐用性:采用塑料材质的外壳,经济实惠且便于安装。
    3. 多种引脚配置:适合不同安装需求,包括 PCB 安装和远程安装。
    4. 高精度检测:能够在 0.08 英寸到 0.22 英寸范围内精确测量物体距离。
    优势
    - 降低成本:无需额外校准即可实现高效检测。
    - 灵活性强:多种引脚长度和配置选项满足多样化需求。
    - 高性能:适应宽温范围,确保在恶劣条件下仍能稳定运行。

    应用案例和使用建议


    应用案例
    1. 装配线自动化:在工业生产线上用于检测零件是否正确到位。
    2. 机器安全:防止机器意外启动时造成伤害。
    3. 门禁系统:通过检测物体接近状态自动开启或关闭门。
    使用建议
    - 在高反射环境中,建议选择具有更大反射距离的型号(如 OPB755TZ 或 OPB755TAZ)。
    - 在低反射率表面检测时,需确保光源强度足够,并调整传感器与目标的距离。
    - 对于远程安装,应选用带有较长电缆的型号(如 OPB755TZ 和 OPB755TAZ),以减少信号衰减。

    兼容性和支持


    兼容性
    - OPB755TZ 和 OPB755TAZ 支持 AMP #3-640442-5 连接器。
    - 可根据客户需求定制电气特性、电缆长度及连接器类型。
    支持和服务
    - 提供详尽的技术文档和操作指南。
    - 客户可联系当地销售代表或访问官方网站获取更多技术支持。

    常见问题与解决方案


    问题 1:传感器无法正常工作
    解决方法:检查供电电压是否符合要求,确认接线正确无误,并重新校准传感器。
    问题 2:检测精度下降
    解决方法:清洁传感器表面,确保反射面无污垢或杂质影响反射效果。
    问题 3:温度过高导致性能不稳定
    解决方法:降低工作负荷或增加散热装置,确保工作温度不超过额定范围。

    总结和推荐


    综合评估
    OPB750 和 OPB755 系列反射式物体传感器以其高对比度、灵活配置和可靠性在市场上占据重要地位。它们不仅适用于工业自动化,还广泛应用于机器安全和其他需要高精度检测的场景。
    推荐结论
    总体而言,OPB750 和 OPB755 系列传感器是性价比极高的选择,尤其适合需要非接触式检测的场合。我们强烈推荐使用这些传感器来提升系统的稳定性和效率。

    版权所有 © TT electronics plc 2022

OPB755TZ参数

参数
感应距离 5.59mm
最大工作供电电压 1.8V
感应方式 Reflective
响应时间 -
最小工作供电电压 -
光源 -
波长 890nm
输出类型 Phototransistor
颜色感应 -
长*宽*高 24.64mm*6.35mm*15.88mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB755TZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB755TZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB755TZ OPB755TZ数据手册
