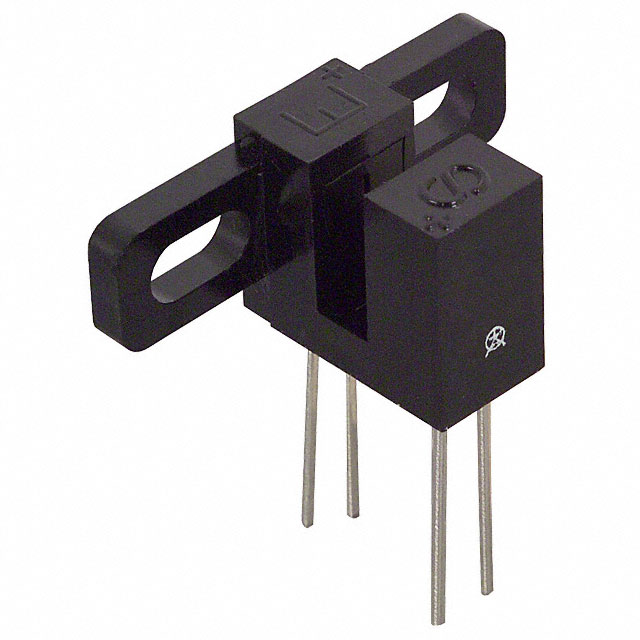

OPB830L55

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,通孔安装 23.75mm*12.95mm*10.54mm
供应商型号: N-OPB830L55
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB830L55

OPB830L55概述

    # Slotted Optical Switch: OPB830 and OPB840 (L and W)

    产品简介


    概述:
    TT Electronics公司推出的OPB830和OPB840系列滑槽式光开关为设计工程师提供了从标准产品线中获得定制设备的灵活性。这些开关通过可选择的电气输出参数、孔径选项、壳体材料、侧边安装配置及引脚间距(L系列)或预装24英寸(610毫米)26AWG电线(W系列),提供了高度的灵活性。这款产品广泛应用于非接触式物体感应、生产线自动化、机器安全等领域。

    技术参数


    主要技术规格:
    - 输入二极管:
    - 正向电压 (VF): 最大1.7V (IF = 20 mA)
    - 反向电流 (IR): 最大100 µA (VR = 2 V)
    - 输出晶体管:
    - 集电极-发射极击穿电压 (V(BR)CEO): 30 V (IC = 1 mA)
    - 发射极-集电极击穿电压 (V(BR)ECO): 5 V (IE = 100 µA)
    - 暗电流 (ICEO): 最大100 nA (VCE = 10 V)
    - 最大额定值:
    - 存储和工作温度:
    - L系列: -40°C至+85°C
    - W系列: -40°C至+80°C
    - 引脚焊接温度: 260°C (1/16英寸距离,持续5秒)
    - 输入二极管正向直流电流: 50 mA
    - 峰值正向电流 (1 μs脉冲宽度,300 pps): 1 A
    - 输入二极管反向直流电压: 2 V
    - 功率耗散 (L系列): 100 mW

    产品特点和优势


    - 独特功能:
    - 0.125英寸(3.18毫米)宽的狭缝
    - 可选的电气输出参数
    - 可选的孔径
    - 透明或红外透射壳体材料的选择
    - 侧边安装配置
    - 可选的引脚间距 (L系列) 或24英寸长的26 AWG绝缘电线 (W系列)
    - 市场竞争力:
    - 高灵敏度和稳定性
    - 大范围的工作温度
    - 灵活的安装方式
    - 良好的成本效益

    应用案例和使用建议


    应用案例
    - 非接触式物体检测:
    在自动化生产线上,用于检测是否有物体进入光路中断信号,从而实现非接触式感应。
    - 装配线自动化:
    在制造过程中,监控物体的位置和移动状态,确保生产流程的高效进行。
    - 设备安全:
    用于机械设备的安全防护,当物体进入危险区域时触发紧急停机机制。
    使用建议
    - 位置调整:
    根据具体的应用需求,合理调整传感器的位置,确保最佳检测效果。
    - 环境适应性:
    考虑到不同应用场合可能存在的光线干扰,建议选用红外透射壳体材料以增强抗干扰能力。
    - 安装方式:
    采用侧边安装配置,以便于安装和维护。

    兼容性和支持


    - 兼容性:
    OPB830和OPB840系列适用于多种电子设备,特别是需要非接触式感应的应用场景。此外,由于其灵活的引脚选项,可以方便地集成到各种电路板上。
    - 支持和服务:
    TT Electronics公司提供全面的技术支持,包括详尽的产品手册、快速响应的客户支持服务以及定期的技术更新通知。

    常见问题与解决方案


    - 问题1: 如何确定最适合的应用场景?
    解决方案: 请参考产品手册中的应用案例部分,并结合实际应用场景进行选择。
    - 问题2: 如何正确清洁传感器外壳?
    解决方案: 使用甲醇或异丙醇作为清洁剂,避免使用含氯化物和酮类溶剂。
    - 问题3: 如何防止高温导致的损坏?
    解决方案: 在高环境温度下,按照手册中的建议降额使用,以减少功耗。

    总结和推荐


    综述:
    OPB830和OPB840系列滑槽式光开关具备高精度、高可靠性及广泛的适用性。其灵活的配置和稳定的性能使其成为众多工业应用的理想选择。无论是生产线自动化、设备安全还是非接触式物体检测,这些光开关都能提供出色的表现。
    推荐:
    强烈推荐在上述应用场景中使用OPB830和OPB840系列光开关,特别是那些需要高可靠性和良好环境适应性的项目。它们不仅能够满足高标准的性能要求,还具备良好的成本效益。

OPB830L55参数

参数
输出类型 Phototransistor
波长 890nm
响应时间 -
感应方式 Through-Beam
颜色感应 -
感应距离 3.18mm
最小工作供电电压 -
最大工作供电电压 -
光源 -
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB830L55厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB830L55数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB830L55 OPB830L55数据手册

OPB830L55封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 1.9504 ¥ 16.5784
150+ $ 1.854 ¥ 15.759
300+ $ 1.8054 ¥ 15.3459
400+ $ 1.734 ¥ 14.739
库存: 1104
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 911.81
