OPB890T11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,底座安装 24.63mm*6.35mm*15.75mm
供应商型号: 828-OPB890T11Z
供应商: Mouser
标准整包数: 1

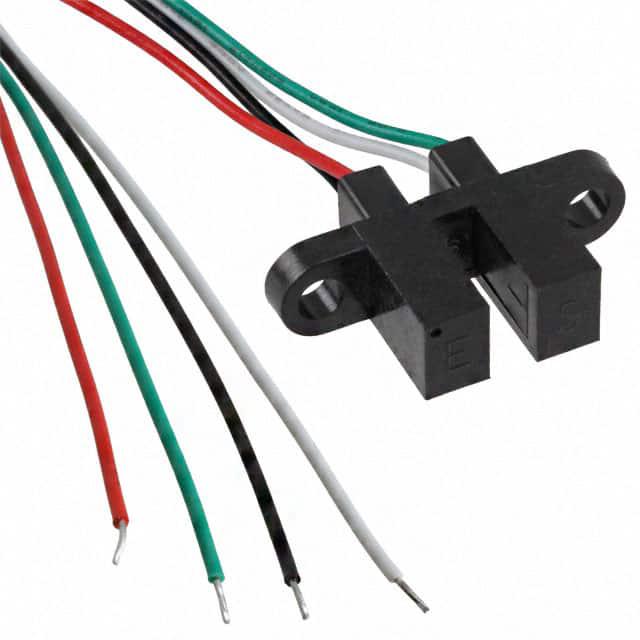

TT ELECTRONICS 光电传感器 OPB890T11Z

OPB890T11Z概述

    光槽光电传感器:OPB355, OPB360, OPB370, OPB380 和 OPB859, OPB860, OPB870, OPB880, OPB890系列

    产品简介


    光槽光电传感器系列产品提供了定制设备的灵活性,但源自标准产品线。该系列包括多种型号,如OPB355(采用光二极管检测)、OPB360、OPB370、OPB380和OPB390、OPB859、OPB860、OPB870、OPB880和OPB890。这些传感器基于标准的外壳,配备一个0.125英寸(3.18毫米)宽的槽口。用户可以指定输出逻辑状态、输出驱动电路、槽口宽度、槽口表面和安装支架位置。此外,可以选择引线或PCB端子,以提供电气接口的灵活性。该设备采用不透明塑料制成,以减少对外部可见光和近红外光的影响。

    技术参数


    - 存储温度范围: -40°C 至 +100°C
    - 工作温度范围: -40°C 至 +85°C
    - 焊接温度: 最大260°C
    - 输入LED
    - 正向直流电流: 50 mA
    - 峰值正向电流: 1 A(1微秒脉冲宽度,300 pps)
    - 反向直流电压: 2 V
    - 功耗: 75 mW
    - 输出光电晶体管/二极管
    - 阴极-阳极反向电压: 60 V(仅OPB355)
    - 发射极-集电极电压: 30 V
    - 发射极-集电极电流: 30 mA
    - 功耗: 100 mW
    - 光谱范围: 近红外光(850-940纳米)

    产品特点和优势


    - 0.125英寸(3.175毫米)槽宽
    - 可选槽口宽度(0.050英寸或0.010英寸)
    - 可选不透明或IR透射壳材料
    - 可选安装配置
    - 可选引线间距或引线

    应用案例和使用建议


    该系列光电传感器被广泛应用于多种自动化系统,例如:
    - 非接触式物体检测
    - 装配线自动化
    - 机器自动化
    - 设备安全
    - 机器安全
    使用建议:
    - 在高温环境下使用时需注意散热设计,确保长期稳定运行。
    - 在潮湿环境中使用时,建议采用防水措施以保护电子元件不受损。
    - 按照手册中的建议使用适当的清洁剂,如甲醇和异丙醇,以避免材料损坏。

    兼容性和支持


    本系列光电传感器与常见的电气接口兼容,适用于各种PCB板设计。厂商提供了详细的电气参数和机械参数指导,以便用户进行精准设计。对于任何具体的设计问题或技术支持需求,用户可联系当地的代理商或OPTEK公司获取帮助。

    常见问题与解决方案


    - Q1: 设备在极端温度下无法正常工作怎么办?
    - A1: 确保安装环境的温度在规定的范围内。如果需要在极端温度下工作,请选择具有更宽温度范围的产品型号或增加外部冷却措施。

    - Q2: 产品接收到后发现焊点有裂缝怎么办?
    - A2: 请先检查焊点处是否有应力集中,若存在建议使用ND Industries的Vibra-Tite锁紧剂来避免进一步应力开裂。另外,焊接工艺也需要注意,避免过热导致材料失效。

    总结和推荐


    综上所述,OPB355, OPB360, OPB370, OPB380 和 OPB859, OPB860, OPB870, OPB880, OPB890 系列光槽光电传感器提供了高度的灵活性和可靠性。其独特的特性使其适用于多种工业自动化场景,且具备良好的市场竞争力。强烈推荐这一系列的产品用于自动化生产线和其他对光电传感器有高要求的应用中。

OPB890T11Z参数

参数
响应时间 -
光源 -
输出类型 Phototransistor
最大工作供电电压 -
最小工作供电电压 -
感应距离 3.18mm
颜色感应 -
感应方式 Through-Beam
波长 890nm
长*宽*高 24.63mm*6.35mm*15.75mm
安装方式 PCB安装,底座安装
零件状态 在售
包装方式 散装

OPB890T11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB890T11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB890T11Z OPB890T11Z数据手册

OPB890T11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
