OPB483L11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 50ns 4.5V 16V 导线安装,底座安装 18.72mm*6.6mm*11.05mm
供应商型号: N-OPB483L11Z
供应商: 云汉优选
标准整包数: 1

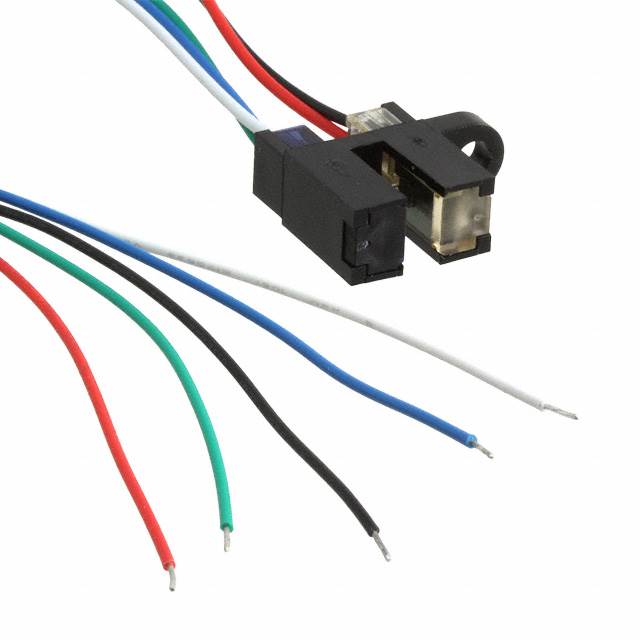

TT ELECTRONICS 光电传感器 OPB483L11Z

OPB483L11Z概述

    OPB460/OPB470/OPB480/OPB490系列光逻辑集成开关

    1. 产品简介


    OPB460至OPB490系列的光逻辑集成开关是为设计工程师提供最佳灵活性的产品。这些开关采用标准外壳设计,具有0.125英寸(3.180毫米)宽的槽口。用户可以指定不同的TTL输出类型、外壳材料、光圈宽度以及安装配置。其中,OPB460至OPB473型号配备0.425英寸(10.795毫米)长的PCB引脚,间距为0.320英寸(8.1毫米)。而OPB480至OPB493则配备24英寸(609毫米)长的26 AWG电线(通过UL认证)。

    2. 技术参数


    | 参数 | 规格 |
    | : | : |
    | 供应电压范围 | 4.5 V 至 16.0 V |
    | 额定工作电流 | 最大40 mA |
    | 最大反向电压 | 2 V |
    | 输出电源耗散 | 最大200 mW |
    | 总器件电源耗散 | 最大275 mW |
    | 逻辑电平 | TTL兼容,可驱动多达10个TTL负载 |
    | 数据速率 | 最高250 kBaud |
    | 存储及工作温度范围 | -40°C 至 +85°C |
    | 线路焊接温度 | 最大260°C |

    3. 产品特点和优势


    该系列光电集成开关具有多种独特的功能和优势。它们能够适应广泛的工作电压范围,并且能够在不同应用环境下实现灵活的安装和配置。此外,这些开关还具备低功耗特性和高数据传输率,适用于各种工业和自动化控制场景。

    4. 应用案例和使用建议


    该系列开关的应用场景非常广泛,可以用于机械开关替代、速度指示(如转速计)、机械限位指示、边缘检测等。在实际应用中,根据具体需求选择合适的引脚或线缆配置、光圈大小以及输出配置非常重要。例如,在需要高灵敏度和快速响应的场合,可以选择较窄的光圈和较低的数据传输速率;而在长期运行的环境中,则需要确保良好的热稳定性以避免因高温引起的失效。

    5. 兼容性和支持


    这些开关与TTI/LSTTL兼容,并且可以通过标准的线缆和连接器进行配置。用户还可以联系当地的代表或OPTEK获取更多关于定制电气、电缆和连接器的信息。厂商提供了完善的维护和支持服务,以确保产品的稳定性和可靠性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 温度过高导致损坏 | 确保散热良好,避免长时间在高温环境下工作 |
    | 开关灵敏度降低 | 检查并清洁光学部件,确保无灰尘和杂质 |

    7. 总结和推荐


    总体而言,OPB460/OPB470/OPB480/OPB490系列光逻辑集成开关在多个方面表现出色,特别是其高度的灵活性和广泛的适用性。这些产品不仅适用于多种工业自动化控制应用,而且还能满足特定的设计要求。因此,强烈推荐使用这些优质的光电集成开关来提升系统性能和可靠性。

OPB483L11Z参数

参数
最大工作供电电压 16V
感应方式 Through-Beam
光源 -
波长 890nm
颜色感应 -
响应时间 50ns
感应距离 3.18mm
输出类型 -
最小工作供电电压 4.5V
长*宽*高 18.72mm*6.6mm*11.05mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB483L11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB483L11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB483L11Z OPB483L11Z数据手册

OPB483L11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
