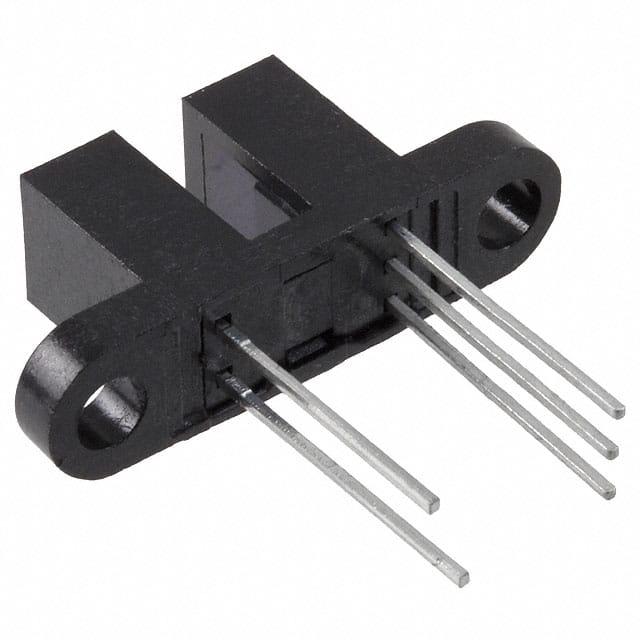

OPB970T51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V PCB安装,通孔安装 24.63mm*6.35mm*10.8mm
供应商型号: 828-OPB970T51
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB970T51

OPB970T51概述

    OPB960/970/980/990系列非接触式光逻辑槽型光电开关技术手册

    1. 产品简介


    OPB960/970/980/990系列非接触式光逻辑槽型光电开关(Photologic®)专为设计工程师在特定应用需求中提供灵活性而设计。该系列产品基于标准外壳设计,具备一个0.125英寸(3.18毫米)宽的槽,可根据具体要求选择输出逻辑状态、输出驱动电路、光孔宽度、光孔表面处理及安装片位置。此外,还可以选择电线或PCB引线来实现电气接口的灵活性。
    该光电开关采用不透明塑料制成,有效减少可见光和近红外外部光源对操作的影响。不同的光孔宽度可提供不同精度的运动感应,而盖住的光孔可以防尘,打开的光孔则可以最大程度抵御外部光源干扰。

    2. 技术参数


    - 电气特性:电源电压范围宽,适合各种应用需求。
    - 波长范围:近红外光发射(850-940纳米)。
    - 数字输出逻辑选择:缓冲器或逆变器,具有推挽式或开漏式驱动电路,简化各种电气要求的接口。
    - 环境温度:存储温度范围-40°C至+85°C,操作温度范围-40°C至+70°C。
    - 其他参数:
    - 输入二极管正向DC电流:40毫安(TA = 25°C)
    - 输出逻辑电源耗散:200毫瓦(TA = 25°C)
    - 低电平输出电压:缓冲推挽式,0.4伏(VCC = 4.5V,IOL = 12.8毫安)
    - 高电平输出电压:缓冲推挽式,VCC - 2.1伏(VCC = 4.5V至16V,IOH = 800微安)

    3. 产品特点和优势


    OPB960/970/980/990系列光电开关具备多项独特功能和优势,使其在多种应用中表现出色:
    - 高适应性:用户可以选择不同的输出逻辑和驱动电路、光孔大小及安装方式,以满足各种应用需求。
    - 抗干扰能力强:采用不透明塑料材质,有效抵御外部光源干扰。
    - 高精度感应:不同光孔尺寸可提供不同的光学分辨率,适用于精密运动检测。
    - 耐用性:广泛的温度范围和可靠的材料选择确保了其在严苛环境下的长期稳定运行。

    4. 应用案例和使用建议


    OPB960/970/980/990系列光电开关广泛应用于多个领域,如速度和方向指示、旋转编码器、机械开关替代、机械限位指示及打印机等领域。在使用这些光电开关时,建议注意以下几点:
    - 保护措施:使用盖住的光孔可以增加防护,避免灰尘和其他杂物影响。
    - 安装和固定:根据实际应用场景选择合适的安装位置和方法,确保传感器的稳定性。
    - 环境适应性:考虑工作环境的温度和光线条件,合理选择光电开关的型号。

    5. 兼容性和支持


    - 兼容性:该光电开关可以直接与TTL、LSTTL和CMOS接口兼容,方便集成到现有系统中。
    - 技术支持:如果您需要进一步的技术支持或定制服务,建议联系当地代表或OPTEK公司获取更多信息。

    6. 常见问题与解决方案


    - 问题1:光电开关信号不稳定。
    - 解决方案:检查电源电压是否在规定的范围内,确认安装位置是否合适,确保没有外部光源干扰。
    - 问题2:输出电压不符合预期。
    - 解决方案:确认输入电流是否符合要求,检查电路连接是否正确。
    - 问题3:产品出现损坏。
    - 解决方案:检查是否遵守正确的焊接温度要求,如需,进行试验验证。

    7. 总结和推荐


    OPB960/970/980/990系列光电开关凭借其灵活的设计、优异的性能和广泛的适用性,在市场上具有较高的竞争力。其高度可定制的特点使得其能够轻松满足各种特殊应用需求。因此,强烈推荐在相关应用中选用该系列产品。

OPB970T51参数

参数
颜色感应 -
最大工作供电电压 5.25V
输出类型 Buffer,Totem Pole
最小工作供电电压 4.75V
波长 890nm
感应方式 Through-Beam
光源 -
感应距离 3.18mm
响应时间 70ns
长*宽*高 24.63mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装
