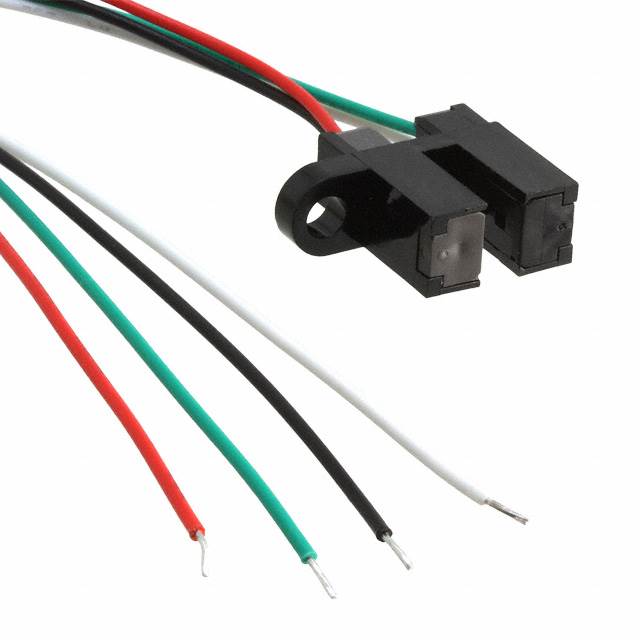

OPB390L55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,通孔安装 18.47mm*6.35mm*15.25mm
供应商型号: 828-OPB390L55Z
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB390L55Z

OPB390L55Z概述

    滑槽式光电传感器产品综述


    滑槽式光电传感器是TT Electronics公司的核心产品之一,包括OPB355、OPB360、OPB370、OPB380、OPB859、OPB860、OPB870、OPB880和OPB890等多个系列。这些产品在非接触式物体检测、生产线自动化、机器自动化和安全防护等领域有着广泛的应用。以下是对该系列光电传感器的技术细节、优势和应用的详细阐述。


    产品简介



    滑槽式光电传感器是一种标准产品线的定制化设备,具有灵活多样的输出逻辑状态、输出驱动电路、光束宽度和安装方式选择。这些传感器能够提供高精度和可靠性的光电探测功能,适用于各种工业控制和安全应用。


    技术参数



    滑槽式光电传感器的技术参数如下:
    - 工作温度:存储温度为-40°C至+100°C(部分型号为-40°C至+85°C);操作温度为-40°C至+85°C。
    - LED电流:最大直流电流50mA,峰值脉冲电流1A,反向电压2V。
    - 功率耗散:最高功率耗散为75mW(光电二极管/光电晶体管)和100mW(光电晶体管)。
    - 电气特性:前向电压(1.3V至1.8V)、反向电流(小于100μA)、饱和电压(0.4V至0.6V)等。
    - 输出电流:在特定条件下(如IF=20mA),典型输出电流为10μA到200μA不等。


    产品特点和优势



    滑槽式光电传感器具有以下特点和优势:
    - 自定义配置:提供多种光束宽度选择,以及外壳材料(不透明或红外透射)和安装配置的选择。
    - 输出灵活性:提供光敏晶体管和光敏二极管两种输出形式,以适应不同的应用需求。
    - 高性能:采用近红外LED(850-940nm),确保在广泛的环境条件下稳定运行。
    - 抗干扰能力:不透明的塑料外壳设计可有效降低外部光源的干扰。


    应用案例和使用建议



    这些光电传感器在多个领域都有广泛应用,例如非接触式物体检测、自动化生产线、机器安全等。根据实际应用案例,以下是一些使用建议:
    - 在需要高分辨率运动检测的应用中,可以选择更小的光束宽度以提高精确度。
    - 针对复杂的工作环境,建议选择带有防尘罩的型号以增强稳定性。
    - 根据具体的操作条件和空间限制,选择合适的连接方式(如焊锡点间距或导线)。


    兼容性和支持



    TT Electronics提供了良好的技术支持和服务保障,用户可以通过本地代表或直接联系OPTEK获取更多信息。此外,对于特定部件(如螺纹锁定),推荐使用ND Industries的Vibra-Tite配方3,以避免应力开裂问题。


    常见问题与解决方案



    - 问题一:设备无法正常工作。解决方案:检查电源电压和接线是否正确连接,确认无误后重新上电测试。
    - 问题二:信号不稳定。解决方案:调整光束位置或增加屏蔽,减少外部光源的干扰。
    - 问题三:工作温度超出规定范围。解决方案:选择适合当前环境温度的传感器型号,并采取适当散热措施。


    总结和推荐



    滑槽式光电传感器以其高可靠性、广泛的适用性和易于配置的特点,在众多工业应用中表现出色。尽管价格相对较高,但其卓越的性能和高度定制化的选项使其成为行业内的优质选择。如果您正在寻找一款高效、可靠的光电传感器,强烈推荐选择TT Electronics的产品。

OPB390L55Z参数

参数
光源 -
最大工作供电电压 -
最小工作供电电压 -
感应方式 Through-Beam
输出类型 Phototransistor
颜色感应 -
响应时间 -
波长 890nm
感应距离 3.18mm
长*宽*高 18.47mm*6.35mm*15.25mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB390L55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB390L55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB390L55Z OPB390L55Z数据手册

OPB390L55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5775 ¥ 47.1299
100+ $ 5.2272 ¥ 44.1698
库存: 204
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.12
