OPR5005TR

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 1.27mm Phototransistor 贴片安装,黏合安装 4.45mm*2.92mm*1.47mm
供应商型号: N-OPR5005TR
供应商: 云汉优选
标准整包数: 1000
TT ELECTRONICS 光电传感器 OPR5005TR

OPR5005TR概述

    OPR5005 Miniature Reflective Sensor:技术概述与应用指南



    1. 产品简介

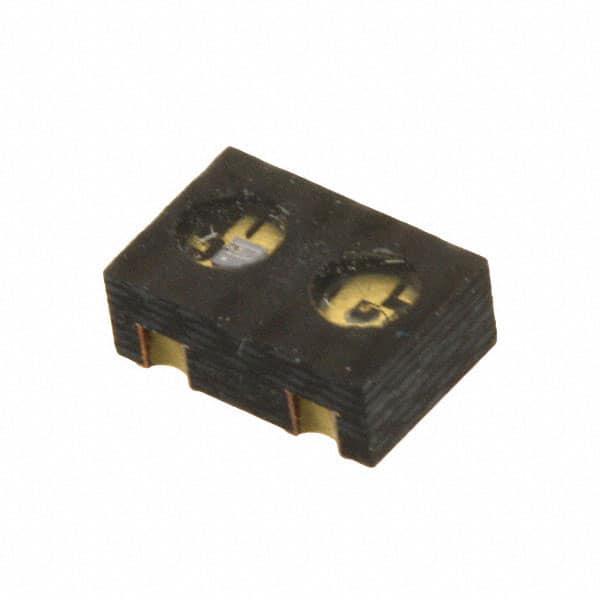

    OPR5005是TT Electronics公司生产的一款微型反射式传感器,它结合了硅光电晶体管和GaAIAs(铝镓砷)发光二极管(LED),采用高温度耐受的不透明聚酰胺芯片载体封装。这款传感器专门用于检测空间受限应用中的运动或接近扩散反光表面的情况。由于采用不透明包装,传感器能有效屏蔽环境光源干扰,提供出色的抗环境光保护能力。


    2. 技术参数




    - 工作温度范围:存储和操作温度范围为-55°C至+125°C。
    - LED规格:
    - 正向直流电流(IF):最大值为50mA。
    - 峰值正向电流(1µs脉冲;0.03%占空比):1.0A。
    - 反向直流电压:最大值为2.0V。
    - 功率耗散:75mW。
    - 光电晶体管规格:
    - 集电极-发射极电压(V(BR)CEO):最大值为30V。
    - 发射极-集电极电压(V(BR)ECO):最大值为5V。
    - 集电极直流电流(IC):最大值为25mA。
    - 功率耗散:75mW。
    - 电气特性:
    - 集电极开启状态电流(IC(ON)):典型值为725µA。
    - 集电极-发射极饱和电压(VCE(SAT)):最大值为0.4V。
    - 串扰电流(ICX):最大值为75µA。


    3. 产品特点和优势




    - 高温操作能力:可在-55°C至+125°C范围内正常工作。
    - 表面贴装:方便安装在电路板上。
    - 紧凑尺寸:适合空间受限的应用。
    - 优秀的环境光保护:能够有效抑制环境光干扰。


    4. 应用案例和使用建议




    - 应用领域:适用于运动传感器、空间受限的应用以及需要防环境光保护的场合。
    - 使用建议:在使用过程中应注意传感器的敏感窗口不能承受高压,避免对窗口施加压力或抽真空。


    5. 兼容性和支持




    - 兼容性:目前没有提及与其他特定电子元器件的兼容性问题。
    - 支持与维护:有关具体的支持和维护信息,请参考制造商的官方文档。


    6. 常见问题与解决方案




    - 问题1:传感器窗口被高压损坏。
    - 解决方法:避免对窗口施加压力或进行真空处理。
    - 问题2:使用过程中出现串扰现象。
    - 解决方法:检查安装位置及周围环境光条件,确保正确安装和使用。


    7. 总结和推荐




    总体而言,OPR5005微型反射式传感器凭借其高温操作能力、优异的环境光保护性能以及紧凑的设计,在许多需要高度可靠性的空间受限应用中表现出色。特别适合于那些需要在严苛环境中工作的项目,如工业自动化系统或高端消费电子产品中。因此,强烈推荐此款传感器应用于对传感器性能有严格要求的应用场合。

OPR5005TR参数

参数
感应距离 1.27mm
输出类型 Phototransistor
最大工作供电电压 -
波长 890nm
最小工作供电电压 -
感应方式 Reflective
颜色感应 -
响应时间 -
光源 -
长*宽*高 4.45mm*2.92mm*1.47mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPR5005TR厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPR5005TR数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPR5005TR OPR5005TR数据手册

OPR5005TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.8514 ¥ 24.2369
2000+ $ 2.7192 ¥ 23.1132
库存: 4000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 24236.9
