OPB816Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 5.08mm Phototransistor 导线安装,底座安装 30.73mm*6.35mm*19.3mm
供应商型号: 2860811
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB816Z

OPB816Z概述

    # OPB816Z Slotted Optical Switch 技术手册解析

    产品简介

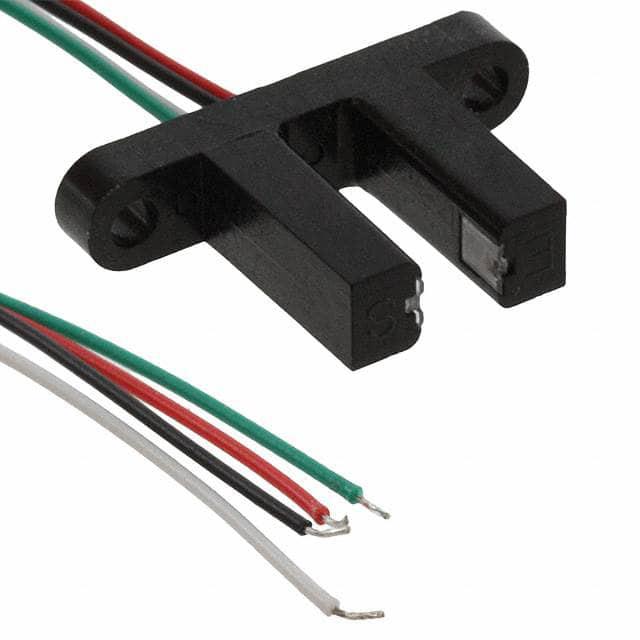

    OPB816Z Slotted Optical Switch 是由红外发射二极管和NPN硅光电晶体管组成的光学开关,封装于不透明壳体中,并配备透明窗口以保护免受灰尘影响。当有不透明物体通过槽口时,光电晶体管会切换状态。此产品广泛应用于非接触式物体检测、生产线自动化、机器安全及设备安保等领域。

    技术参数


    尺寸规格
    - 槽深:0.61英寸(15.5毫米)
    - 槽宽:0.20英寸(5.1毫米)
    电气特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入二极管正向电压(VF) 1.8 伏 |
    | 输入二极管反向电流(IR) 100 | 微安 |
    | 输出光电晶体管击穿电压(V(BR)(CEO)) | 30 伏 |
    | 输出光电晶体管击穿电压(V(BR)(ECO)) | 5 伏 |
    工作条件
    - 存储和操作温度范围:-40°C 至 +85°C
    - 铅焊接温度:260°C(最多5秒,不超过10秒)
    - 最大功耗:100毫瓦
    焊接和清洁建议
    - 推荐使用RMA助焊剂。
    - 清洁剂推荐使用甲醇或异丙醇。
    - 塑料外壳对含氯溶剂和酮类物质敏感。

    产品特点和优势


    OPB816Z Slotted Optical Switch 具有以下显著特点和优势:
    1. 高灵敏度:内部光学窗口精确设计,确保了出色的光学性能。
    2. 高可靠性:能够在宽广的温度范围内稳定工作。
    3. 防尘保护:透明窗口设计可有效防止灰尘侵入,提升使用寿命。
    4. 双安装片设计:便于固定和安装,提高机械稳定性。

    应用案例和使用建议


    应用案例
    1. 生产线自动化:用于检测生产线上物体的有无或位置变化。
    2. 设备安全:通过检测人员或障碍物的存在来触发紧急停机机制。
    3. 非接触式检测:在需要避免物理接触的情况下进行传感器检测。
    使用建议
    - 在使用过程中,确保槽口无异物遮挡以维持正常运行。
    - 定期清洁透明窗口,以保持最佳光学性能。
    - 根据具体应用场景调整物体通过速度,确保准确触发。

    兼容性和支持


    OPB816Z 支持广泛的工业标准接口,易于与其他电子设备集成。制造商提供了详尽的技术支持文档,并通过官方网站提供在线帮助服务。如有任何技术疑问,用户可通过传感器技术支持邮箱获取专业解答。

    常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方法:
    1. 问题:设备无法正常工作
    - 解决方案:检查槽口是否有异物遮挡,确保连接线路无松动。
    2. 问题:信号不稳定
    - 解决方案:确认焊接点牢固,必要时重新焊接。
    3. 问题:设备过热
    - 解决方案:降低使用频率或采用散热措施。

    总结和推荐


    综上所述,OPB816Z Slotted Optical Switch 是一款高性能、高可靠性的光学开关,适合各种工业应用场景。其紧凑的设计、稳定的性能和出色的抗干扰能力使其在市场上具有强大的竞争力。我们强烈推荐此产品给寻求高效、精准传感器解决方案的用户。
    如需进一步了解或购买,请访问 TT Electronics 官方网站或直接联系技术支持团队。

OPB816Z参数

参数
波长 890nm
颜色感应 -
光源 -
最大工作供电电压 -
感应方式 Through-Beam
最小工作供电电压 -
感应距离 5.08mm
响应时间 -
输出类型 Phototransistor
长*宽*高 30.73mm*6.35mm*19.3mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB816Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB816Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB816Z OPB816Z数据手册

OPB816Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
