44WR100LFT7

厂牌: TT ELECTRONICS
产品描述: 100Ω ±10% 250mW ±100ppm/℃ 300V 贴片安装 4.83mm*3.51mm*5.31mm
供应商型号: 858-44WR100LFT7
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 电位器及其他可变电阻器 44WR100LFT7

44WR100LFT7概述

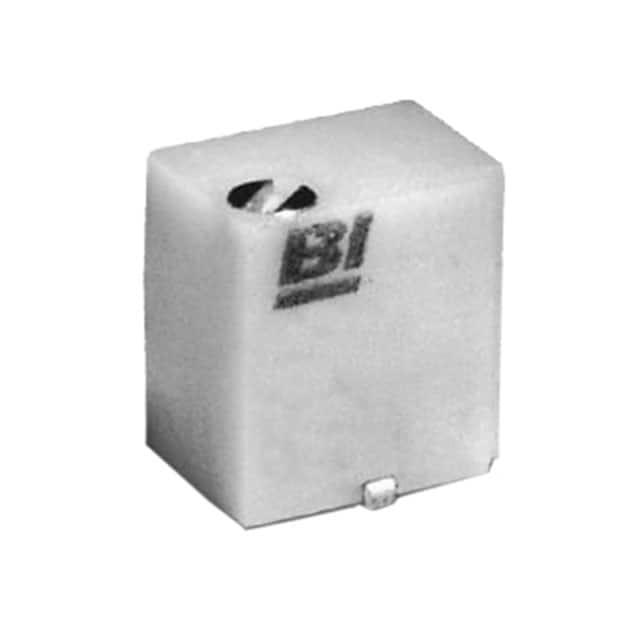

    Model 44 Cermet Trimming Potentiometer 技术手册解析

    产品简介


    Model 44 Cermet Trimming Potentiometer 是一款用于调整和校准需求的应用的高精度可调电位计。它主要适用于医疗和消费电子领域,由于其紧凑的设计和卓越的稳定性,能够满足在各种苛刻环境下的需求。

    技术参数


    - 标准电阻范围: 10 欧姆至 2 兆欧姆
    - 电阻容差: ±10%(对于小于 100 欧姆的情况为 ±20%)
    - 输入电压: 最大直流 300 V 或交流不超过功率等级
    - 滑动电流: 最大 100 mA 或在其额定功率内,以较小者为准
    - 功率等级: 在 85°C 下为 0.25 瓦特,150°C 时降额至 0
    - 端电阻: 1% 或 2 欧姆,以较大者为准
    - 实际电气行程: 9 转
    - 绝缘电阻: 最小 1,000 兆欧
    - 分辨率: 几乎无限
    - 接触电阻变化: 1% 或 3 欧姆,以较大者为准
    - 密封性: 85°C 的氟化液密封(无泄漏)

    产品特点和优势


    Model 44 Cermet Trimming Potentiometer 的空间节省型表面贴装设计使其非常适合需要高度紧凑布局的应用。其密封结构能够抵御剧烈的水洗操作,从而延长使用寿命并保证在苛刻环境下的稳定运行。此外,BI Technologies 的高质量和可靠性也使得这款电位计在市场上具有显著的竞争优势。

    应用案例和使用建议


    Model 44 Cermet Trimming Potentiometer 适合用于任何需要精确调整和校准的应用。具体案例可能包括医疗设备的微调或消费电子产品中的传感器调节。在使用过程中,建议定期检查电位计的电气性能,确保其在预期的工作环境中正常运行。

    兼容性和支持


    该产品可以与多种其他电子元器件和设备兼容。TT Electronics 提供了一系列的支持服务,包括技术咨询和售后维修服务,以帮助用户更好地利用这一产品。

    常见问题与解决方案


    1. 问题: 输入电压超过最大值
    - 解决方案: 确保输入电压不超过 300 Vdc 或者在其额定功率内。
    2. 问题: 电阻变化过大
    - 解决方案: 检查环境条件,确保在允许的操作温度范围内使用。
    3. 问题: 密封失效
    - 解决方案: 在进行水洗或其他湿处理操作时,严格按照制造商的建议执行。

    总结和推荐


    综上所述,Model 44 Cermet Trimming Potentiometer 在其目标应用中表现出色,具有优良的电气性能和环境耐受性。其独特的功能和高可靠性使其成为众多应用的理想选择。我们强烈推荐此产品给需要高精度调整和校准功能的应用开发者和工程师。

44WR100LFT7参数

参数
电阻值 100Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 300V
长*宽*高 4.83mm*3.51mm*5.31mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

44WR100LFT7厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

44WR100LFT7数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 44WR100LFT7 44WR100LFT7数据手册

44WR100LFT7封装设计

查看详情并下载
Symbol
Footprint
3D Model
