首页  >  产品百科  >  40IMX4-03-8G

40IMX4-03-8G

产品分类:
厂牌: BEL FUSE
产品描述: 400KHz Fixed 1 3.3V 75V 16.8V 通孔安装 33mm*20.1mm*8.4mm
供应商型号: N-40IMX4-03-8G
供应商: 云汉优选
标准整包数: 1

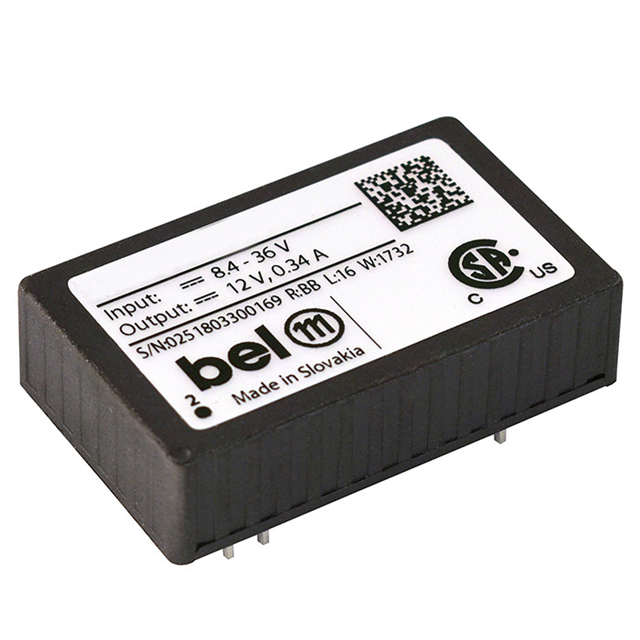

BEL FUSE  40IMX4-03-8G

40IMX4-03-8G概述

    IMX4 系列 4 瓦 DC-DC 转换器

    产品简介


    IMX4 系列是适用于板载安装的 4 瓦特直流到直流(DC-DC)转换器。这些转换器根据最新的行业要求和标准设计而成,尤其适用于运输、工业和电信领域的移动或固定应用,在这些应用中输入电压可能发生变化或出现高瞬态电压。

    技术参数


    - 输入电压范围: 8.4 VDC 至 121 VDC
    - 输出电压: 单输出 3.3 V 至 ±24 VDC
    - 效率: 典型值为 83%
    - 最大温度范围: 操作环境 -40°C 至 +85°C
    - 尺寸: DIL 24 封装,高度仅为 8.5 mm
    - 兼容性: 可选开放式框架和替代引脚配置
    - EMC: 符合 EN 55011 和 IEC/EN 61000-4-x 标准

    产品特点和优势


    - 小尺寸:具有紧凑的 DIL 24 封装,适合空间有限的应用场合。
    - 高可靠性:设计符合国际安全标准 IEC/EN 60950-1,并通过 CE 认证。
    - 灵活性:支持单输出或多输出配置,负载分配灵活。
    - 环境适应性强:具备良好的瞬态保护,确保在极端条件下仍能稳定运行。
    - 高效率:全输入电压范围内保持高效率,且输出噪声低。

    应用案例和使用建议


    IMX4 系列广泛应用于需要高效稳定的电源供应的场合,如通信设备、工业控制和运输系统。建议在选择合适的输出电压和电流时,考虑实际应用场景的需求,并确保连接可靠以避免过热现象。
    例如,在一个工业控制系统中,IMX4-12-8G 可用于为传感器和其他外围设备供电。由于其具备出色的动态响应和负载调节能力,适合于在工业环境中长期稳定运行。此外,考虑到高温环境下的稳定性,建议进行适当的散热设计。

    兼容性和支持


    - 兼容性: 可与多种不同接口的设备兼容,尤其是采用类似引脚配置的产品。
    - 支持: 厂商提供全面的技术支持和保修服务,对于 RoHS 铅自由焊料产品,提供 5 年的质保。

    常见问题与解决方案


    - Q: 输入电容为何不同?
    - A: 不同型号的电容容量不同,以适应不同的应用需求。通常输入电容的大小会影响启动时间和瞬态电压保护效果。选择正确的型号至关重要。

    - Q: 过载和短路时如何保护?
    - A: 使用内置保护电路,当检测到过载或短路情况时,会自动关闭并重新启动。在使用过程中,需注意配置合适的外部保险丝和反向电压保护措施。

    总结和推荐


    IMX4 系列 DC-DC 转换器是一款性能卓越的产品,其紧凑的设计、高效率和广泛的适用范围使其成为众多应用的理想选择。鉴于其稳定性和可靠性,我们强烈推荐在需要高效电源转换的环境中使用这款产品。

40IMX4-03-8G参数

参数 值
开关频率 400KHz
输出数量 1
最大输出电压 3.3V
最大输入电压 75V
同步整流器 -
拓扑 -
功能 -
输出类型 Fixed
最小输出电压 -
最小输入电压 16.8V
长*宽*高 33mm*20.1mm*8.4mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

40IMX4-03-8G厂商介绍

Bel Fuse, Inc.创立于1949年,从事电子系统相关产品的设计、制造与营销,产品涵盖电路保护器件、扼流圈与电感、以太网磁性模块及收发器、电源转换设备和变压器,应用于工业、网络、医疗及消费物联网等领域。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Bel Fuse 相关型号,如 0ZCG0150BF2C、0ZCF0050FF2C、SI-46001-F、142-0761-881 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

40IMX4-03-8G数据手册

厂牌 PDF简要描述 下载
BEL FUSE BEL FUSE 40IMX4-03-8G 40IMX4-03-8G数据手册

40IMX4-03-8G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 56.8478 ¥ 483.2063
120+ $ 55.2389 ¥ 469.5307
库存: 3
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 966.41
