UIS48T20033-PDA0G

产品分类:
厂牌: BEL FUSE
产品描述:
供应商型号: N-UIS48T20033-PDA0G
供应商: 云汉优选
标准整包数: 1

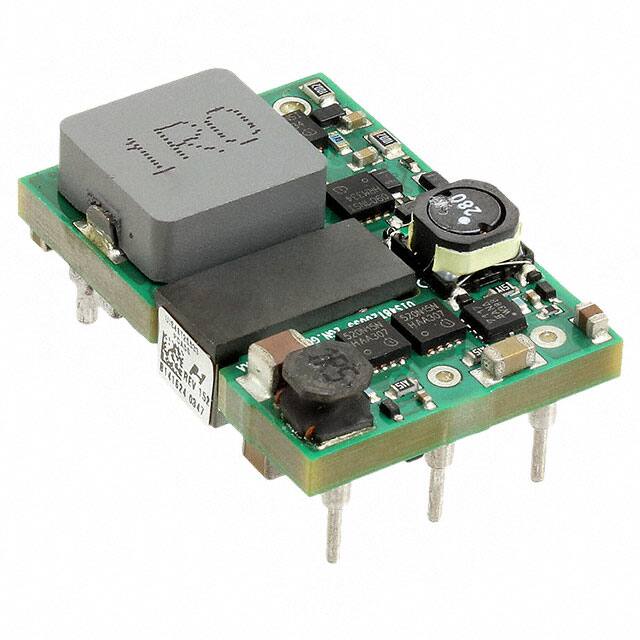

BEL FUSE  UIS48T20033-PDA0G

UIS48T20033-PDA0G概述

    # 技术手册:高效率20A UIS48T20033 DC-DC转换器

    产品简介


    UIS48T20033是一款高性能、单输出的20A DC-DC转换器,采用行业标准的1/16砖型封装设计。这款转换器专为系统内部存在有限气流且环境温度较高的场合而设计,例如电信设备、服务器、嵌入式设备等。它提供了稳定的单路输出电压,通过数字控制实现精准调节,并采用先进的电路技术和散热设计,确保高效能与低功耗。凭借其行业标准的引脚布局和宽输入电压范围,该产品广泛适用于中间总线架构、数据通信和处理等领域。
    主要功能:
    - 输出单路电压(3.3V)
    - 高效率(90%以上)
    - 紧凑型设计
    - 数字控制和保护功能
    应用领域:
    - 中间总线架构
    - 数据中心及服务器
    - 工业仪器仪表
    - 通信设备

    技术参数


    以下是UIS48T20033的主要技术规格:
    | 参数名称 | 参数值 |

    | 输入电压范围 | 18-75VDC |
    | 输出电压 | 3.3V |
    | 输出功率 | 66W |
    | 开关频率 | 330kHz |
    | 最大输入电流 | 5A |
    | 最小负载要求 | 无最低负载需求 |
    | 效率 | ≥90%(典型值) |
    | 过温保护温度 | 130℃ |
    | 输出过压保护 | 115%-130% |
    | 热管理 | 高效热管理设计,带散热片 |
    | MTBF(平均无故障时间) | 14.3百万小时 |

    产品特点和优势


    UIS48T20033以其卓越的技术特性和市场竞争力脱颖而出,以下为其独特之处:
    1. 行业标准引脚布局:完全兼容行业标准1/16砖型封装,便于集成。
    2. 超宽输入电压范围:适应多种供电环境,提高了通用性。
    3. 高效能设计:高达90%以上的效率,降低能耗成本。
    4. 坚固耐用:可承受100V瞬态电压达100ms,适合恶劣工业环境。
    5. 可靠保护机制:具备过温、过载、过压和欠压锁存保护功能。
    6. 轻量化设计:低高度(0.453英寸),重量仅18克(无散热片)。
    这些特点使其成为数据中心、通信设备及嵌入式系统的理想选择。

    应用案例和使用建议


    典型应用案例
    1. 电信设备:用于远程基站设备供电,提供稳定的中间电压。
    2. 数据中心服务器:提供高效的单路电源供应,提升整体效率。
    3. 嵌入式设备:为小型计算设备供电,满足紧凑空间需求。
    使用建议
    - 散热管理:在高负载情况下,建议安装散热片以增强热传导能力。
    - 负载连接:尽量减少负载与输出端之间的阻抗,避免影响输出精度。
    - EMI滤波:结合外部滤波器可有效满足EN55022和FCC的传导发射要求。

    兼容性和支持


    UIS48T20033设计兼容广泛的电子设备和系统,同时提供多渠道技术支持服务。厂商承诺严格的可靠性测试(如Telcordia SR-332方法I案例1),并提供长达14.3百万小时的平均无故障时间(MTBF)。此外,可通过以下联系方式获取专业支持:
    - 亚太地区:+86 755 298 85888
    - 欧洲和中东:+353 61 225 977
    - 北美地区:+1 408 785 5200

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查输入电压和负载连接;调整TRIM电阻 |
    | 启动延迟较长 | 确保输入电压高于UVLO阈值 |
    | 散热效果不佳 | 添加散热片并改善气流路径 |

    总结和推荐


    总体而言,UIS48T20033是一款高效、可靠且易于集成的DC-DC转换器,特别适合于苛刻的工业环境。其高效率、宽输入范围和丰富的保护功能使其在市场上具有显著的竞争优势。对于需要高效能电源管理的用户,我们强烈推荐此产品。
    结论:我们对该产品的设计、性能和适用性给予高度评价,并认为其非常适合需要稳定、高效供电的应用场景。

UIS48T20033-PDA0G参数

参数
包装方式 散装,托盘

UIS48T20033-PDA0G厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

UIS48T20033-PDA0G数据手册

厂牌 PDF简要描述 下载
BEL FUSE BEL FUSE UIS48T20033-PDA0G UIS48T20033-PDA0G数据手册

UIS48T20033-PDA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 29.7118 ¥ 252.5503
10+ $ 28.3353 ¥ 240.8501
19+ $ 27.5298 ¥ 234.0033
库存: 36
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1010.2
