QSH4218-51-10-049概述

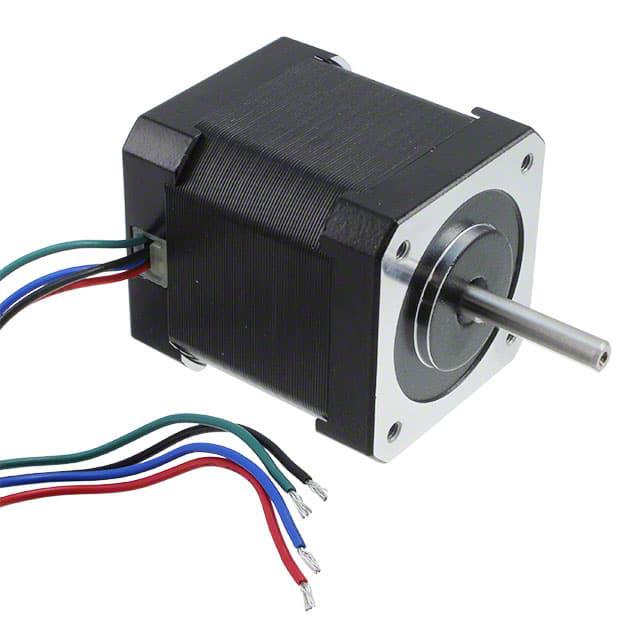

    QMot Stepper Motors: 10mm NEMA 17 Motors Technical Overview



    产品简介



    QMot Stepper Motors 是一种优化用于微步进操作的两相混合式步进电机,适用于各种需要高精度和稳定性的应用场景。这些电机特别适合与TRINAMIC系列的电机控制器和驱动器配合使用,具有良好的兼容性和卓越的性能表现。此外,它们也是42毫米PANdrive机电一体化系列的一部分,广泛应用于机器人、自动化设备及各类精密仪器中。


    技术参数



    - 型号: QSH 4218
    - 尺寸: 42 mm(NEMA17)
    - 步距角: 1.8°
    - 额定相电流: 1.0 A
    - 线圈电阻(20°C时): 5.3 Ω(QSH4218-35-10-027)、4.5 Ω(QSH4218-41-10-035)、5.0 Ω(QSH4218-51-10-049)
    - 线圈电感(典型值): 6.6 mH(QSH4218-35-10-027)、7.5 mH(QSH4218-41-10-035)、8.0 mH(QSH4218-51-10-049)
    - 保持扭矩(典型值): 27 Ncm(QSH4218-35-10-027)、35 Ncm(QSH4218-41-10-035)、49 Ncm(QSH4218-51-10-049)
    - 阻尼扭矩: 1.6 Ncm(QSH4218-35-10-027)、1.6 Ncm(QSH4218-41-10-035)、2.5 Ncm(QSH4218-51-10-049)
    - 转子惯性: 35 gcm²(QSH4218-35-10-027)、54 gcm²(QSH4218-41-10-035)、68 gcm²(QSH4218-51-10-049)
    - 重量: 0.22 kg(QSH4218-35-10-027)、0.28 kg(QSH4218-41-10-035)、0.35 kg(QSH4218-51-10-049)
    - 电机长度: 33.5 mm(QSH4218-35-10-027)、38 mm(QSH4218-41-10-035)、47 mm(QSH4218-51-10-049)
    - 轴直径: 5 mm
    - 轴长度: 24 mm
    - 最大电压: 40 V
    - 连接方式: 4线连接
    - 磁铁类型: 钕磁铁


    产品特点和优势



    - 高扭矩输出: 每个型号均具有出色的扭矩输出能力,适合要求高的运动控制应用。
    - 优化的微步进操作: 特别优化设计,适合与TRINAMIC系列控制器和驱动器配合使用。
    - 多种选择: 不同的型号提供不同的扭矩等级,满足不同应用场景的需求。
    - 高效能: 使用钕磁铁以实现最大扭矩输出,同时保证低功耗。
    - 易于安装: 标准的NEMA 17安装配置,方便快速安装到各种机械结构中。
    - RoHS合规: 符合RoHS标准,安全环保。


    应用案例和使用建议



    - 工业自动化: 在自动化生产线上的输送带控制系统中表现出色。
    - 医疗设备: 精确的位置控制在医疗成像设备中非常重要。
    - 消费电子: 可用于小型打印机、扫描仪和其他消费电子产品中。
    - 使用建议: 确保与所选控制器/驱动器正确匹配,并遵循制造商的接线和安装指南以避免损坏。定期检查连接点,确保接触良好。


    兼容性和支持



    - 兼容性: 与TRINAMIC系列控制器和驱动器高度兼容,适用于多种应用场景。
    - 支持: 厂商提供详细的用户手册和技术支持服务,确保用户能够充分利用产品的全部功能。


    常见问题与解决方案



    - 问题1: 如何确定选择哪个型号的电机?
    - 解决方案: 根据所需的扭矩大小选择相应的型号。例如,如果需要较高的扭矩输出,则应选择更高扭矩等级的型号。
    - 问题2: 如何连接电机到控制器?
    - 解决方案: 请严格按照用户手册中的连接图和说明进行连接,确保每根电线正确连接并固定。
    - 问题3: 如何调整电机的微步设置?
    - 解决方案: 通过控制器的软件界面或编程方式调整微步设置,以达到最佳性能。


    总结和推荐



    QMot Stepper Motors以其出色的扭矩输出、优秀的微步进性能和高可靠性,在多个领域内拥有广泛的应用前景。考虑到其广泛的适用范围、多样化的型号选择以及卓越的技术支持,我们强烈推荐这些电机用于对精度和稳定性要求高的应用场景中。无论是工业自动化还是消费电子产品,QMot Stepper Motors都能为您的项目带来显著的优势。

QSH4218-51-10-049参数

参数
长*宽*高 42.3mm*42.3mm*42.3mm
应用等级 工业级
零件状态 在售
包装方式 散装

QSH4218-51-10-049厂商介绍

TRINAMIC是一家专注于运动控制领域的高科技公司,总部位于德国汉堡。公司主要产品包括步进电机驱动器、伺服电机驱动器和电机控制解决方案。这些产品广泛应用于工业自动化、机器人技术、医疗设备、办公自动化和3D打印等领域。

TRINAMIC的产品分类主要包括:
1. 步进电机驱动器:适用于各种步进电机,提供精确的运动控制。
2. 伺服电机驱动器:适用于伺服电机,提供高速、高精度的运动控制。
3. 电机控制解决方案:包括电机控制器、电机驱动器和电机传感器等,提供完整的电机控制解决方案。

TRINAMIC的优势在于:
1. 高性能:产品具有高速度、高精度和高稳定性,满足各种严苛的应用需求。
2. 创新技术:公司不断研发新技术,如TMC2130、TMC2208等,引领行业发展趋势。
3. 定制化服务:根据客户需求提供定制化的电机控制解决方案,满足特定应用需求。
4. 良好的客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题。

QSH4218-51-10-049数据手册

厂牌 PDF简要描述 下载
TRINAMIC 其他工具 TRINAMIC QSH4218-51-10-049 QSH4218-51-10-049数据手册

QSH4218-51-10-049封装设计

查看详情并下载
Symbol
Footprint
3D Model
