首页  >  产品百科  >  QSH4218-35-10-027

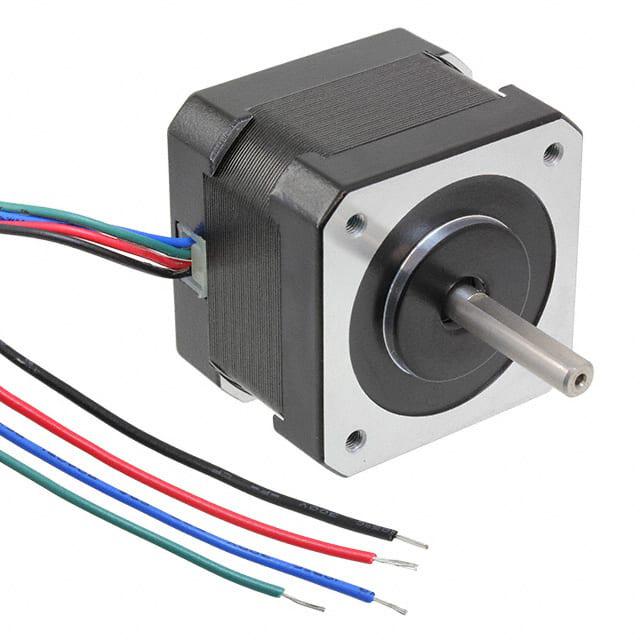

QSH4218-35-10-027

产品分类: 其他工具
厂牌: TRINAMIC
产品描述:
供应商型号: 1010725
供应商: element14
标准整包数: 1
TRINAMIC 其他工具 QSH4218-35-10-027

QSH4218-35-10-027概述

    QMot Stepper Motors QSH4218 技术手册

    1. 产品简介


    QSH4218 是由德国 TRINAMIC Motion Control GmbH & Co. KG 生产的步进电机,特别适用于微步进操作。该系列产品具有紧凑的设计,直径为42毫米,适合集成到各种精密机械系统中,例如自动化设备、机器人技术和测量仪器。QSH4218 系列提供了不同扭矩级别的选项,适用于不同的应用需求,如低速高精度运动控制和高速度低扭矩要求的应用。

    2. 技术参数


    QSH4218 系列电机的技术参数如下:
    | 规格 | QSH4218-35-10-027 | QSH4218-41-10-035 | QSH4218-51-10-049 | QSH4218-47-28-040 |

    | 额定电压 (V) | 5.3 | 4.5 | 5.0 | 1.4 |
    | 额定相电流 (A) | 1.0 | 1.0 | 1.0 | 2.8 |
    | 相电阻 (Ω) | 5.3 ± 10% | 4.5 ± 10% | 5.0 ± 10% | 0.5 ± 20% |
    | 持续扭矩 (N·cm) | 27 | 35 | 49 | 40 |
    | 步距角 (°) | 1.8 | 1.8 | 1.8 | 1.8 |
    | 步距角精度 (%) | 5 | 5 | 5 | 5 |
    | 最大轴向力 (N) | 10 | 10 | 10 | 10 |

    3. 产品特点和优势


    QSH4218 系列电机的主要特点包括:
    - 微步进优化:适用于 TRINAMIC 家族的控制器和驱动器,提供良好的步进精度。
    - 高效能:适用于高速度低扭矩的应用场景,能够在高转速下保持足够的扭矩。
    - 可靠性:CE 认证,确保产品在各种应用环境下的可靠性和稳定性。
    - 适用范围广:适用于需要精确控制的多种应用,如自动化生产线、实验室设备和医疗设备等。

    4. 应用案例和使用建议


    - 自动化设备:适用于自动化设备中的精确运动控制,例如装配线和分拣机。
    - 实验室设备:适用于实验室中的样品处理和分析仪器,需要高精度的定位和移动控制。
    - 医疗设备:用于医疗设备中的高精度机械臂和扫描仪,保证稳定的运行和高精度的测量结果。
    使用建议:
    - 在选择电机时,考虑应用的最大扭矩和速度要求,确保所选电机能够满足应用需求。
    - 对于需要高精度定位的应用,建议选择 QSH4218-47-28-040 型号,以获得更高的扭矩和精度。

    5. 兼容性和支持


    QSH4218 系列电机设计上与 TRINAMIC 家族的控制器和驱动器高度兼容,可以无缝集成到现有系统中。TRINAMIC 提供全面的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题:电机在长时间运行后温度过高
    - 解决方案:适当降低电机电流设置,特别是在低速或停止状态下,可以显著减少电机自加热,提高电机使用寿命。

    - 问题:电机在高速运行时扭矩不足
    - 解决方案:检查驱动器供电电压是否达到最佳范围,如果电压过低,则可能需要提高供电电压来增加扭矩输出。

    7. 总结和推荐


    QSH4218 系列电机凭借其高效的性能、精确的步进精度和广泛的适用范围,在众多应用中表现出色。特别是 QSH4218-47-28-040 型号,其高扭矩和高精度的特性使其成为高要求应用的理想选择。我们强烈推荐该系列电机用于需要高精度和高性能的应用场景。对于初次使用该产品的用户,建议详细阅读手册中的操作指南和技术参数,以便更好地利用该产品。

QSH4218-35-10-027参数

参数
长*宽*高 42.3mm*42.3mm*42.3mm
应用等级 工业级
零件状态 在售
包装方式 散装

QSH4218-35-10-027厂商介绍

TRINAMIC是一家专注于运动控制领域的高科技公司,总部位于德国汉堡。公司主要产品包括步进电机驱动器、伺服电机驱动器和电机控制解决方案。这些产品广泛应用于工业自动化、机器人技术、医疗设备、办公自动化和3D打印等领域。

TRINAMIC的产品分类主要包括:
1. 步进电机驱动器:适用于各种步进电机,提供精确的运动控制。
2. 伺服电机驱动器:适用于伺服电机,提供高速、高精度的运动控制。
3. 电机控制解决方案:包括电机控制器、电机驱动器和电机传感器等,提供完整的电机控制解决方案。

TRINAMIC的优势在于:
1. 高性能:产品具有高速度、高精度和高稳定性,满足各种严苛的应用需求。
2. 创新技术:公司不断研发新技术,如TMC2130、TMC2208等,引领行业发展趋势。
3. 定制化服务:根据客户需求提供定制化的电机控制解决方案,满足特定应用需求。
4. 良好的客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题。

QSH4218-35-10-027数据手册

厂牌 PDF简要描述 下载
TRINAMIC 其他工具 TRINAMIC QSH4218-35-10-027 QSH4218-35-10-027数据手册

QSH4218-35-10-027封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 583.2034
5+ ¥ 573.1818
10+ ¥ 563.1322
25+ ¥ 553.0826
50+ ¥ 552.3386
库存: 172
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 2865.9
直接购买
加入购物车
