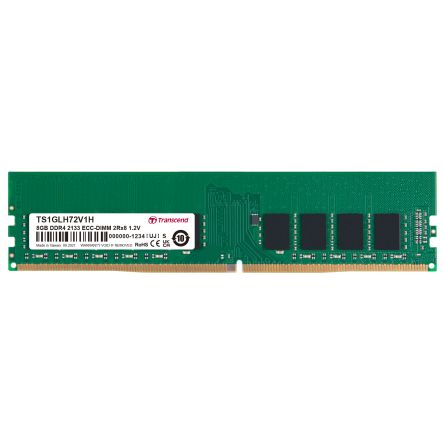

TS1GLH72V1H

产品分类: 其他工具
厂牌: TRANSCEND INFORMATION/台湾创见资讯
产品描述: DRAM Module DDR4 SDRAM 8Gbyte 260UDIMM
供应商型号: TS1GLH72V1H
供应商: 期货订购
标准整包数: 1
TRANSCEND INFORMATION/台湾创见资讯 其他工具 TS1GLH72V1H

TS1GLH72V1H概述


    产品简介


    本篇技术手册介绍了Transcend公司生产的260Pin DDR4 2133 ECC U-DIMM产品。该产品基于512Mx8位DDR4 SDRAM芯片,在FBGA封装内运行,采用260针印刷电路板设计。DDR4 ECC U-DIMM是一种双列直插式内存模块,旨在安装在260针边接插件插座上。其同步设计允许系统时钟精确控制周期,能够实现数据I/O事务在DQS信号的两个边缘进行,从而提供广泛的运行频率和可编程延迟,适用于高带宽和高性能内存系统。

    技术参数


    - 尺寸:参见尺寸图(单位:毫米)
    - 技术规格:
    - 支持JEDEC标准1.2V ± 0.06V电源
    - VDDQ=1.2V ± 0.06V
    - 工作时钟频率:1067MHz(对应2133Mb/s/引脚)
    - 可编程CAS延迟(CL):10, 11, 12, 13, 14, 15, 16
    - 可编程/ CAS写入延迟(CWL):11, 14 (DDR4-2133)
    - 预取:8位
    - 突发长度:4, 8
    - 生物方向差分数据选通
    - 片内终止(ODT)
    - 带串行EEPROM的串行存在检测
    - DIMM热传感器
    - 异步复位
    - 绝对最大直流额定值:
    - VDD相对于VSS:-0.3~1.5V
    - VDDQ相对于VSS:-0.3~1.5V
    - VPP相对于VSS:-0.3~3.0V
    - 任意引脚相对于VSS:-0.3~1.5V
    - 存储温度:-55~+100°C
    - 交流与直流操作条件:
    - 推荐直流操作条件(SSTL-1.5):
    - 供应电压VDD:1.14V~1.2V
    - 供应电压VDDQ:1.14V~1.2V
    - 字线供应电压VPP:2.375V~2.75V

    产品特点和优势


    - RoHS合规:符合环保要求
    - 高速和低功耗:采用先进的DDR4 SDRAM技术,保证高带宽的同时降低能耗
    - 多重保护机制:包括片内终止、串行存在检测和热传感器等,确保内存模块的安全稳定运行
    - 广泛的频率和延迟设置:支持多种运行频率和延迟设置,灵活适应不同应用场景

    应用案例和使用建议


    该产品广泛应用于服务器、工作站和其他需要大量数据处理的应用场景。例如,在服务器中用于扩展存储容量和提升数据处理速度。使用建议:
    - 在组装前检查所有连接器是否完好无损
    - 使用合适的防静电措施,以防止静电损坏内存模块
    - 选择合适的冷却系统,确保在高负载下的稳定运行

    兼容性和支持


    该产品具有良好的兼容性,适用于各种符合行业标准的计算机和服务器。Transcend公司提供了全面的技术支持和维护服务,包括详细的使用手册和在线技术支持。

    常见问题与解决方案


    - 问题1:内存条无法正常启动
    - 解决方案:检查所有连接是否牢固,确认内存条型号与主板兼容。
    - 问题2:系统运行不稳定
    - 解决方案:确保内存条工作在推荐的工作温度范围内,避免过热。

    总结和推荐


    Transcend的260Pin DDR4 2133 ECC U-DIMM以其卓越的性能、高度的兼容性和完善的售后服务,成为数据中心和企业级应用的理想选择。其丰富的功能和出色的可靠性使其在市场上具有很强的竞争力。强烈推荐给需要高性能内存解决方案的用户。
