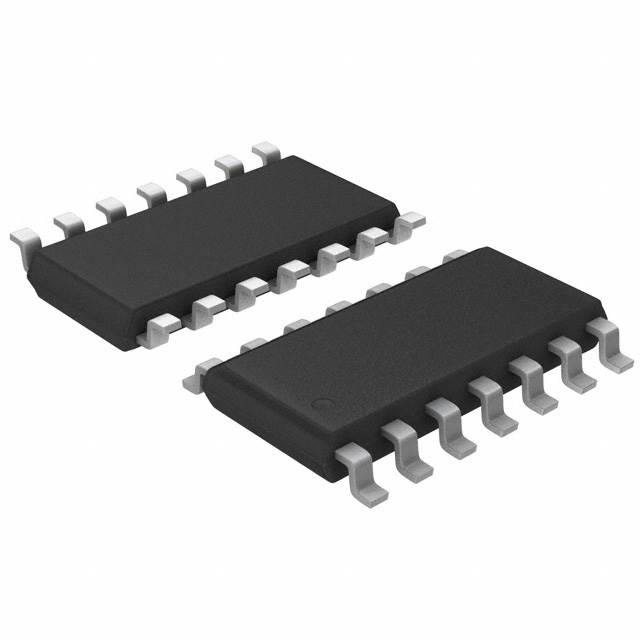

74HC393D

产品分类: 其他逻辑器件
厂牌: TOSHIBA
产品描述: 2V 6V SOIC-14 贴片安装,黏合安装 3.9mm(宽度)*1.38mm(高度)
供应商型号: 264-74HC393DTR-ND
供应商: Digi-Key
标准整包数: 2500
TOSHIBA 其他逻辑器件 74HC393D

74HC393D概述

    74HC393D 高速CMOS双二进制计数器技术手册

    产品简介


    74HC393D是一款高集成度的CMOS数字集成电路,特别适用于需要高速计数和频率分频的应用场合。该芯片内含两个独立的四比特二进制计数器,可以轻松实现八位二进制的计数和频率分频功能。它广泛应用于各种数字电路系统,包括时钟信号处理、脉冲计数、频率计等。

    技术参数


    - 工作电压范围:2.0V 至 6.0V
    - 最高工作频率:72 MHz(典型值)
    - 输入低电平电压:0V 至 VCC
    - 输入高电平电压:VCC 的 70% 至 100%
    - 输出低电平电流:20 µA
    - 输出高电平电流:-20 µA
    - 静态电源电流:4.0 µA(最大值)
    - 温度范围:-40°C 至 125°C(自2020年7月起适用)
    - 封装形式:SOIC14

    产品特点和优势


    - 宽工作温度范围:74HC393D的工作温度范围为-40°C至125°C,适合各种严苛环境下的应用。
    - 高可靠性:即使在高温、高压、大电流下连续运行,也能保持稳定的性能。
    - 低功耗:静态电源电流仅为4.0 µA,非常适合电池供电设备。
    - 平衡传播延迟:tPLH ≈ tPHL,确保信号传输的稳定性和准确性。
    - 紧凑型封装:SOIC14封装使芯片体积更小,易于安装和布局。

    应用案例和使用建议


    - 时钟信号处理:通过连接多个74HC393D芯片,可以实现复杂的时钟分频功能,例如将高频信号降频到较低的频率。
    - 脉冲计数:在工业自动化控制系统中,可以通过外部脉冲输入对事件进行精确计数。
    - 频率计:作为频率测量设备的一部分,可以用来测量信号的频率。
    使用建议:
    - 在接线时,确保所有未使用的输入引脚均接地或接到电源上,以避免干扰。
    - 当芯片处于高温环境时,要密切监控其温度,必要时采取散热措施。
    - 要注意电源电压波动,以保证芯片正常工作。

    兼容性和支持


    - 兼容性:74HC393D与大多数标准CMOS逻辑系列兼容,如74HC系列。可以在多种不同的电子设备中使用。
    - 技术支持:如有任何技术问题,可以联系Toshiba销售代表或访问官方网站获取详细的技术支持文档。

    常见问题与解决方案


    - 问题:芯片无法正常启动。
    - 解决方法:检查电源电压是否在2.0V至6.0V范围内,并确保所有引脚都正确连接。
    - 问题:计数值不稳定。
    - 解决方法:确认时钟信号的频率不超过最大允许值,并且信号质量良好。
    - 问题:芯片过热。
    - 解决方法:适当增加散热片,或者调整工作环境以降低温度。

    总结和推荐


    74HC393D是一款高集成度、高性能的双二进制计数器,具有宽泛的工作温度范围、低功耗、高可靠性等特点。它非常适合于各种数字电路系统中的应用,无论是作为频率分频器还是脉冲计数器。如果你正在寻找一款高效可靠的计数器芯片,74HC393D无疑是一个非常值得推荐的选择。

74HC393D参数

参数
最小工作供电电压 2V
最大工作供电电压 6V
长*宽*高 3.9mm(宽度)*1.38mm(高度)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
