TC4011BP(F)

产品分类: 其他逻辑器件
厂牌: TOSHIBA
产品描述: Toshiba 逻辑门, 与非门, 通孔, 4个, 2输入, 14引脚
供应商型号: 5419544
供应商: 海外现货
标准整包数: 5

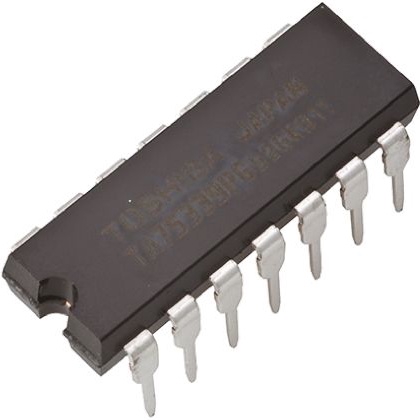

TOSHIBA 其他逻辑器件 TC4011BP(F)

TC4011BP(F)概述


    产品简介


    产品名称:TC4011BP/BF/BFN/BFT
    产品类型: CMOS数字集成电路,单片硅工艺制造
    主要功能: TC4011BP/BF/BFN/BFT是一款四通道2输入NAND门电路,各输出端都配备了缓冲器,以提高输入输出特性和降低负载容量变化导致的传播延迟时间变化。
    应用领域: 适用于一般电子应用(如计算机、个人设备、办公设备、测量设备、工业机器人、家用电器等)。

    技术参数


    绝对最大额定值
    - DC供电电压:VSS - 0.5 到 VSS + 20 V
    - 输入电压:VSS - 0.5 到 VDD + 0.5 V
    - 输出电压:VSS - 0.5 到 VDD + 0.5 V
    - DC输入电流:±10 mA
    - 功耗:300 mW (DIP) / 180 mW (SOIC)
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C
    推荐操作条件
    - DC供电电压:3 V 至 18 V
    - 输入电压:0 V 至 VDD V
    静态电气特性
    - 高电平输出电压 (VOH):当 |IOUT| < 1 µA 时,VOH 最小值为 4.95 V,典型值为 5.00 V,最大值为 5.00 V
    - 低电平输出电压 (VOL):当 |IOUT| < 1 µA 时,VOL 最小值为 0.05 V,典型值为 0.00 V,最大值为 0.05 V
    - 输出高电流 (IOH):典型值为 1.2 mA
    - 输出低电流 (IOL):典型值为 2.75 mA
    - 输入高电压 (VIH):最小值为 1.5 V,典型值为 2.25 V,最大值为 1.5 V
    - 输入低电压 (VIL):最小值为 -0.61 V,典型值为 -0.42 V,最大值为 -0.42 V
    - 静态电源电流 (IDD):典型值为 0.001 mA
    动态电气特性
    - 输出转换时间 (tTLH, tTHL):典型值为 35 ns
    - 传播延迟时间 (tpLH, tpHL):典型值为 30 ns
    - 输入电容 (CIN):典型值为 7.5 pF

    产品特点和优势


    1. 改进的输入输出特性:通过内置缓冲器,提高了信号的稳定性和可靠性。
    2. 低功耗设计:静态电源电流极低,适合电池供电的应用。
    3. 宽泛的工作温度范围:-40°C 至 85°C,适应各种恶劣环境。
    4. 兼容多种封装:包括DIP14、SOP14、SOL14 和 TSSOP14 等,满足不同应用场景需求。

    应用案例和使用建议


    应用案例:
    - 计算机和外围设备:用于逻辑控制和信号处理。
    - 消费电子设备:在家电中用于开关控制。
    - 工业控制系统:用于工业自动化设备中的信号传输。
    使用建议:
    - 正确连接未使用的输入:确保未使用的输入端连接到 VCC 或 GND,以避免不必要的干扰。
    - 考虑散热设计:由于功耗较高,特别是在高温环境下使用时,应注意散热措施。

    兼容性和支持


    - 兼容性:TC4011BP/BF/BFN/BFT 支持多种封装形式,适用于广泛的设备和应用。
    - 技术支持:提供详细的使用手册和技术文档,以及相应的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:输入输出信号不稳定
    - 解决方案:检查输入电压是否在推荐范围内,确保电源电压稳定。
    2. 问题:静态电源电流过高
    - 解决方案:检查是否有未使用的输入端未正确连接到 VCC 或 GND,必要时增加外部滤波电容。
    3. 问题:输出电压不符合要求
    - 解决方案:确认输入电压和电源电压符合推荐值,检查是否需要增加外部分压电阻。

    总结和推荐


    综合评估:
    TC4011BP/BF/BFN/BFT 是一款高性能、低功耗且广泛应用的NAND门电路。其优异的输入输出特性、宽泛的工作温度范围以及丰富的封装选项,使其在各种电子设备中表现出色。
    推荐使用:
    基于其卓越的性能和广泛的适用性,强烈推荐在需要逻辑控制和信号处理的电子设备中使用 TC4011BP/BF/BFN/BFT。

TC4011BP(F)参数

参数
最大工作供电电压 18V
最小工作供电电压 3V
长*宽*高 19.25mm*6.4mm*3.5mm
通用封装 DIP
安装方式 通孔安装

TC4011BP(F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TC4011BP(F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 其他逻辑器件 TOSHIBA TC4011BP(F) TC4011BP(F)数据手册

TC4011BP(F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
