XC6808A4D28R-G

产品分类: 电池管理芯片
产品描述: 4.5V 4.35V 6V USB 反向电流,超温,过流 锂离子电池 USP-6B07 贴片安装,黏合安装
供应商型号: 893-1432-2-ND
供应商: Digi-Key
标准整包数: 5000

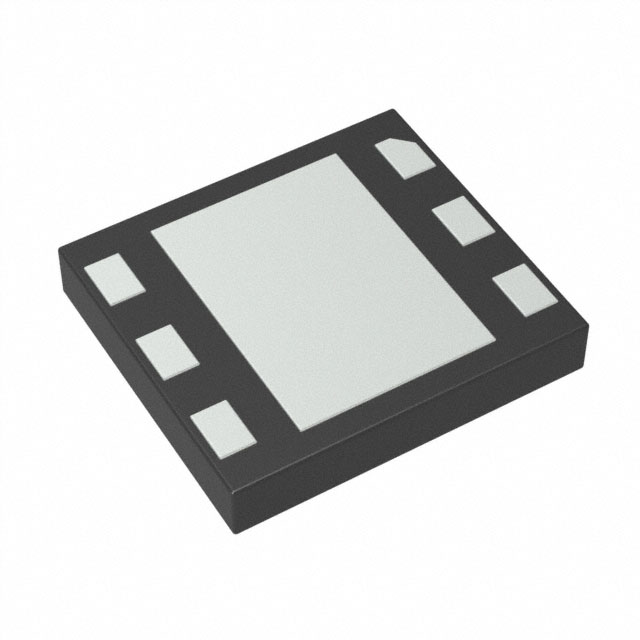

TOREX SEMICONDUCTOR 电池管理芯片 XC6808A4D28R-G

XC6808A4D28R-G概述


    产品简介


    XC6808系列是东芝公司推出的一款用于单节锂离子(Li-ion)和聚合物电池的线性充电器集成电路(IC),具备电池温度检测功能。该系列芯片提供4.20V、4.35V和4.40V三种充电电压选项。XC6808适用于智能卡、无线耳机、物联网设备、可穿戴设备、健身追踪器、助听器等小容量电池应用领域。

    技术参数


    XC6808的技术参数如下表所示:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VIN | 输入电源电压范围 | 4.5 | 5.0 | 6.0 | V |
    | VBAT | 电池电压 | -0.3 | 6.5 | -0.3 | V |
    | ICHG | 充电电流 | 5 | 40 | - | mA |
    | VBAC | 充电电压 | 4.20 | 4.35 | 4.40 | V |
    | ISTB | 待机电流 | - | 60 | - | μA |
    | VUVLO | 欠压锁定电压 | 3.6 | 3.8 | 4.0 | V |

    产品特点和优势


    XC6808系列具有以下显著特点和优势:
    - 集成了基于JEITA标准的热敏电阻检测功能,确保安全充电。
    - 提供JEITA合规的电池温度监测功能,允许根据温度调整充电电压和电流,从而实现安全可靠的充电。
    - 低功耗设计,待机电流低至60μA。
    - 采用小型低轮廓封装USP-6B07,有助于减少电路板空间占用。
    - 支持4.20V、4.35V和4.40V三种充电电压设置,适应不同类型的锂离子电池。
    - 具备热关断功能,以防止因过热导致的IC损坏。
    - 可编程电流限制和充电完成电流,灵活性高。

    应用案例和使用建议


    XC6808系列特别适合应用于以下场景:
    - 无线耳机、蓝牙耳机:小巧的设计使其易于集成到这类紧凑型设备中。
    - 物联网设备:支持多种充电电压,满足不同设备需求。
    - 智能穿戴设备:如手表、手环等,需要长时间可靠运行的小型设备。
    使用建议:
    - 在使用时注意确保外部元件的选择符合设计要求,例如,应选用合适的电容值以稳定电源。
    - 对于需要精确控制温度的应用,建议使用JEITA标准的温度传感器进行热敏电阻检测。
    - 考虑到IC的工作电压范围,确保电源电压稳定在4.5V至6.0V之间,避免超出范围影响充电效果。

    兼容性和支持


    XC6808系列与其他大多数标准锂离子电池和相关组件具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,包括应用指南、设计参考等资料,以帮助用户进行开发和调试。

    常见问题与解决方案


    以下是一些可能遇到的问题及其解决方案:
    1. 问题:充电过程中电池无法充满。
    - 解决方案:检查输入电源电压是否稳定且处于4.5V至6.0V范围内。确认充电电流设置合理,通过调整RISET电阻实现。
    2. 问题:充电完成后IC未切换到完成状态。
    - 解决方案:检查热敏电阻连接是否正确,确保没有出现异常情况。
    3. 问题:IC过热保护功能触发。
    - 解决方案:检查电路布局是否合理,是否有良好的散热措施;确保周围环境温度不超出-40°C至+85°C的正常工作范围。

    总结和推荐


    综上所述,XC6808系列作为一款专为单节锂离子电池设计的高效线性充电器IC,在智能化设备、物联网和穿戴式设备领域有着广泛的应用前景。其具备JEITA标准的温度监控功能和多种安全保护机制,使其在各类小容量电池充电应用中表现出色。对于需要高度可靠性、紧凑设计和良好温度管理的应用场合,推荐选择XC6808系列IC。

XC6808A4D28R-G参数

参数
电池类型 锂离子电池
最小输出电压 -
最小工作供电电压 4.5V
故障保护 反向电流,超温,过流
最大工作供电电压 6V
最大输出电压 4.35V
接口类型 USB
功能 -
输出电流 -
通用封装 USP-6B07
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6808A4D28R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6808A4D28R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电池管理芯片 TOREX SEMICONDUCTOR XC6808A4D28R-G XC6808A4D28R-G数据手册

XC6808A4D28R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.4975 ¥ 4.1631
10000+ $ 0.494 ¥ 4.1342
库存: 15000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 20815.5
