XC6804A3E1QR-G

产品分类: 电池管理芯片
产品描述: 6V 反向电流,超温,过压,过流 锂离子电池 SOPFD-8 贴片安装,黏合安装
供应商型号: 3535553
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR 电池管理芯片 XC6804A3E1QR-G

XC6804A3E1QR-G概述

    XC6804系列线性充电IC产品介绍及技术手册

    1. 产品简介


    XC6804系列是专为单节锂离子(Li-ion)电池和聚合物电池设计的线性充电IC,集成了电池温度检测功能。此系列产品适用于健康护理设备、移动电源、便携式音频播放器、蓝牙耳机、便携导航设备和数码相机等多种应用领域。

    2. 技术参数


    | 参数 | 范围/描述 |

    | 输入电压范围 | 4.5V ~ 6V |
    | 供应电流 | 典型值 100μA |
    | 恒流充电电流 | 200mA ~ 800mA,通过外部电阻设置 |
    | 恒压充电电压 | 4.2V(标准),高温度下4.05V |
    | 工作环境温度 | -40°C ~ +85°C |
    | 封装形式 | SOP-8FD, USP-6EL |

    3. 产品特点和优势


    - 温度控制:符合JEITA标准,通过热敏电阻检测电池温度来调节恒压和恒流充电,确保安全充电。
    - 精准控制:通过外部电阻设置充电电流和电压,支持恒流充电和恒压充电模式。
    - 安全性:具备热关断保护、欠压锁定保护和过压监测等功能。
    - 兼容性:支持多种封装形式,适合不同的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 健康护理设备:实时监控电池状态,保证设备稳定运行。
    - 移动电源:为设备提供可靠的充电解决方案。
    - 便携式音频播放器:通过温度检测保证充电过程中的安全性。
    使用建议:
    - 确保外部电阻的正确选择以达到理想的充电电流和电压。
    - 配合使用热敏电阻进行准确的温度检测,提高充电的安全性。

    5. 兼容性和支持


    兼容性:
    - XC6804系列与各种电池和设备具有良好的兼容性,可以方便地集成到不同系统中。
    - 提供多种封装形式,以满足不同应用场景的需求。
    支持:
    - 厂商提供详细的技术文档和支持,包括设计指南和测试电路图。
    - 在出现问题时,可以通过厂商获得技术支持和服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电过程中温度过高 | 检查散热措施并确认电池状态 |
    | 无法充电 | 检查电源输入和连接线路 |
    | 电池无法达到满充电 | 检查外部电阻设置和温度影响 |

    7. 总结和推荐


    总结:
    XC6804系列是一款高性能、安全可靠的单节锂离子电池充电IC。它通过精确的温度控制、多重保护机制和灵活的配置选项,为各种设备提供了可靠且高效的充电解决方案。
    推荐:
    鉴于XC6804系列的优点及其在不同应用领域的广泛适用性,我们强烈推荐此产品给需要高效、安全充电解决方案的设计者和制造商。

XC6804A3E1QR-G参数

参数
输出电流 -
接口类型 -
最小输出电压 -
功能 -
最小工作供电电压 -
电池类型 锂离子电池
最大工作供电电压 6V
最大输出电压 -
故障保护 反向电流,超温,过压,过流

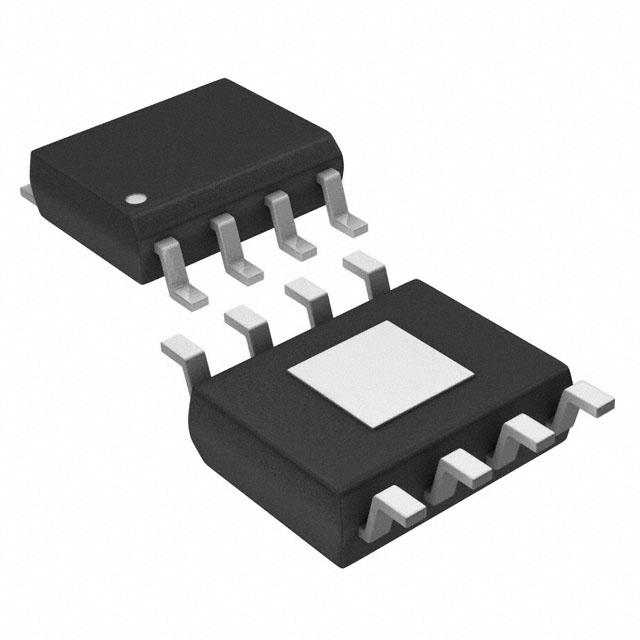

通用封装 SOPFD-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6804A3E1QR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6804A3E1QR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电池管理芯片 TOREX SEMICONDUCTOR XC6804A3E1QR-G XC6804A3E1QR-G数据手册

XC6804A3E1QR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.8311
10+ ¥ 5.9326
50+ ¥ 5.9326
100+ ¥ 5.3156
250+ ¥ 5.3156
500+ ¥ 5.2207
1000+ ¥ 5.1258
2500+ ¥ 5.1258
库存: 374
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.83
直接购买
加入购物车
