XC6808A4C28R-G

产品分类: 电池管理芯片
产品描述: 4.5V 4.2V 6V USB 反向电流,超温,过流 锂离子电池 USP-6B07 贴片安装,黏合安装
供应商型号: 865-XC6808A4C28R-G
供应商: Mouser
标准整包数: 1
TOREX SEMICONDUCTOR 电池管理芯片 XC6808A4C28R-G

XC6808A4C28R-G概述

    XC6808 系列锂离子电池线性充电IC

    1. 产品简介


    XC6808 系列是一组单节锂离子(Li-ion)和聚合物(Li-polymer)电池的线性充电IC。该系列IC包含温度检测功能,能够通过控制充电电压(CV)和充电电流(CC)来安全地为电池充电,以适应不同的温度条件。适用于智能卡、无线耳机/蓝牙耳机、物联网(IoT)设备、可穿戴设备、健身追踪器、助听器和小型电池等多种应用领域。

    2. 技术参数


    XC6808 系列IC的主要技术参数如下:
    - 充电电压选择:4.20V、4.35V 和 4.40V
    - 输入电压范围:4.5V~6.0V
    - 供应电流:100μA(VIN=5V,VBAT=3.5V)
    - 充电电流:5mA~40mA 可通过外部电阻设置
    - 电池消耗电流:0.1μA(典型值)
    - 工作温度范围:-40°C~85°C

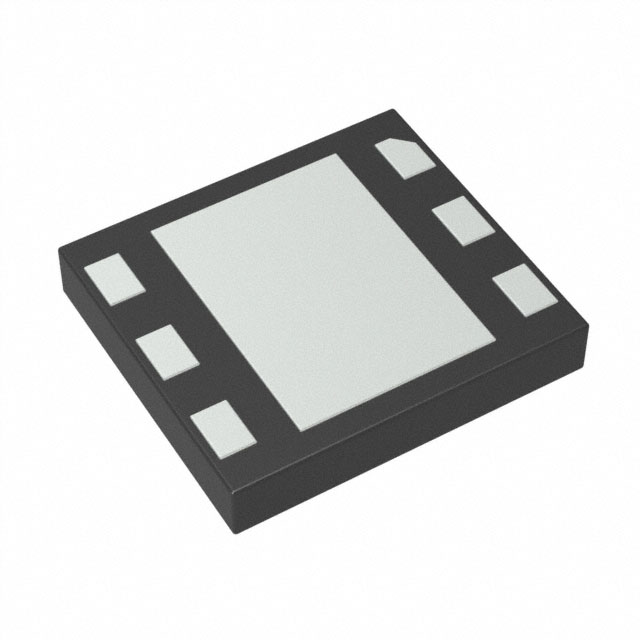

    - 封装形式:USP-6B07(1.8mm x 2.0mm x 0.33mm)

    3. 产品特点和优势


    XC6808 系列具备以下独特功能和优势:
    - JEITA兼容温度检测:支持基于JEITA标准的温度检测功能,确保在不同温度条件下安全充电。
    - 低功耗设计:当输入电源移除时,自动进入低功耗状态,消耗电流降至0.1μA(典型值)。
    - 高可靠性:内部包含多种保护电路,如热关断、欠压锁定等,确保充电过程的安全稳定。
    - 易于集成:最小化外部组件,采用USP-6B07封装,便于PCB设计和制造。

    4. 应用案例和使用建议


    应用场景:XC6808 系列适用于各种电池供电的小型设备,如智能卡、无线耳机、IoT设备、可穿戴设备等。这些设备通常需要高效的充电管理以延长电池寿命和提高用户体验。
    使用建议:
    - 为了保证准确的温度检测,务必对安装在外部的NTC热敏电阻的位置进行充分测试。
    - 建议将CIN、CL和充电电流设置电阻尽可能靠近IC安装,以减少线路阻抗带来的不稳定。
    - 由于IC通过外部电阻RISET设置充电电流,应根据应用需求仔细选择合适的RISET值。

    5. 兼容性和支持


    XC6808 系列可以与多种型号的锂离子电池兼容,但需要注意的是,仅XC6808xN型号不包含温度监测功能。厂商提供了一系列的技术文档和支持服务,包括应用笔记、设计指南和客户支持,以帮助用户更好地使用该产品。

    6. 常见问题与解决方案


    问题:充电过程中电池温度过高导致系统异常。
    解决方案:检查安装位置的NTC热敏电阻是否正确,确认其处于准确的温度范围内。如果问题依旧存在,可能需要更换热敏电阻或检查其他相关部件。
    问题:充电电流设置不当导致充电效率低下。
    解决方案:调整外部电阻RISET的值以匹配所需的充电电流,具体值可参考IC的技术手册。

    7. 总结和推荐


    XC6808 系列是一款高度集成的单节锂离子电池线性充电IC,具有高性能、高可靠性和易用性等特点。特别适合应用于各类小功率便携式设备。如果您正在寻找一个稳定、高效且可靠的充电解决方案,XC6808 系列无疑是一个理想的选择。
    综上所述,我们强烈推荐使用XC6808 系列IC,尤其是在对空间紧凑性和电源管理要求较高的应用场合。

XC6808A4C28R-G参数

参数
最大输出电压 4.2V
最小工作供电电压 4.5V
接口类型 USB
最大工作供电电压 6V
电池类型 锂离子电池
输出电流 -
最小输出电压 -
功能 -
故障保护 反向电流,超温,过流
通用封装 USP-6B07
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6808A4C28R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6808A4C28R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电池管理芯片 TOREX SEMICONDUCTOR XC6808A4C28R-G XC6808A4C28R-G数据手册

XC6808A4C28R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.886 ¥ 15.9367
10+ $ 1.2995 ¥ 10.9808
25+ $ 1.1247 ¥ 9.0905
100+ $ 0.8855 ¥ 7.4825
250+ $ 0.7528 ¥ 6.3608
500+ $ 0.6815 ¥ 5.7585
1000+ $ 0.5573 ¥ 4.709
5000+ $ 0.5019 ¥ 4.2411
10000+ $ 0.4988 ¥ 4.2144
库存: 3847
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.93
