XC6804B2E14R-G

产品分类: 电池管理芯片
产品描述: 6V 反向电流,超温,过压,过流 锂离子电池 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
TOREX SEMICONDUCTOR 电池管理芯片 XC6804B2E14R-G

XC6804B2E14R-G概述

    XC6804系列单节锂离子/聚合物线性充电IC

    产品简介


    XC6804系列是一种常用于单节锂离子(Li-ion)电池和锂聚合物(Li-polymer)电池线性充电的集成电路(IC)。该IC支持温度控制,能够根据温度调整恒定电压(CV)充电电压和恒定电流(CC)充电电流,从而安全地进行充电操作。XC6804广泛应用于多种便携式设备,如医疗健康设备、电源银行、便携式音频播放器、蓝牙耳机、导航设备以及数码相机等。

    技术参数


    - 输入电压范围:4.5V 至 6V
    - 工作温度范围:-40°C 至 +85°C
    - 充电电流范围:200mA 至 800mA(可通过外部电阻设置)
    - 充电电压:4.2V 或 4.05V(高温时为4.05V)
    - UVLO保护:3.8V(UVLO回差电压200mV)
    - 热关断:115°C(回差10°C)

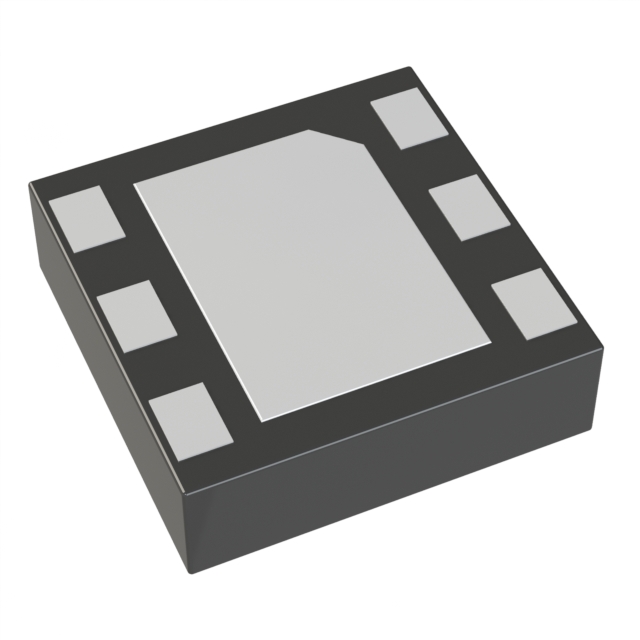

    - 封装形式:SOP-8FD 或 USP-6EL
    - 功耗:SOP-8FD 最大300mW;USP-6EL 最大120mW

    产品特点和优势


    XC6804系列具有以下独特功能和优势:
    - 温度控制:支持JEITA标准的温度监测功能,确保安全充电。
    - 高集成度:只需少量外部组件即可完成充电电路配置。
    - 环境友好:符合欧盟RoHS标准,无卤素和铅。
    - 多重保护机制:具备热关断、UVLO(欠压锁定)、过流和过压保护等功能。

    应用案例和使用建议


    - 应用场景:医疗设备、移动电源、音频播放器、蓝牙耳机、便携式导航设备及数码相机等。
    - 使用建议:确保连接合适的热敏电阻以保证正确的温度监测;对于高功率设备,考虑使用USP-6EL封装以提高散热效率;选择适当的外部电阻以调节充电电流。

    兼容性和支持


    XC6804系列支持与其他标准电子元器件兼容使用。厂商提供技术支持和维护服务,帮助解决用户在使用过程中遇到的问题。

    常见问题与解决方案


    1. 充电电流不稳定
    - 检查外部电阻是否正确安装并按照规格书推荐值选取。
    2. 充电过程中出现热关断
    - 检查系统是否处于高温环境中,必要时增加散热措施或减少充电电流。
    3. 充电无法完成
    - 确认电池温度是否在允许范围内,且外部电路连接正确。

    总结和推荐


    XC6804系列是高性能的单节锂离子/锂聚合物电池充电IC,具有高集成度、多级保护机制及良好的温度控制能力。适用于各种便携式电子产品。其稳定性和可靠性使其成为电池充电领域的优选解决方案。我们强烈推荐使用此系列产品来提升电子设备的电池管理能力。

XC6804B2E14R-G参数

参数
最大输出电压 -
最小输出电压 -
最小工作供电电压 -
接口类型 -
电池类型 锂离子电池
功能 -
故障保护 反向电流,超温,过压,过流
最大工作供电电压 6V
输出电流 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6804B2E14R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6804B2E14R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电池管理芯片 TOREX SEMICONDUCTOR XC6804B2E14R-G XC6804B2E14R-G数据手册

XC6804B2E14R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
