XCL103D383CR-G

产品分类: 其他工具
产品描述:
供应商型号: 3535889
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR 其他工具 XCL103D383CR-G

XCL103D383CR-G概述


    产品简介

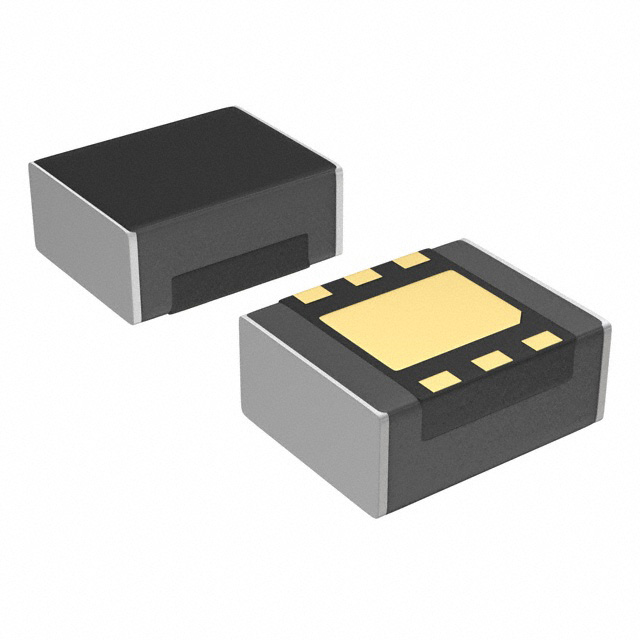

    XCL102/XCL103系列:集成电感的升压微直流电源转换器(Micro DC/DC)
    XCL102/XCL103系列是一款同步升压型微直流电源转换器,集成了一个电感器和控制IC在一个极小的封装(尺寸为2.0mm × 2.5mm,高1.0mm)。仅需外接两个电容即可配置出稳定的升压电源。内部集成的电感简化了电路设计,减少了因布线导致的噪声和其他操作问题。其宽泛的工作电压范围(0.65V至6.0V)使其能够适应需要固定输出电压的应用(2.2V至5.5V)。此外,XCL102型号可以选择PWM控制,而XCL103型号则可以选择自动PWM/PFM切换控制。
    应用领域:
    - 移动设备
    - 美容与健康设备
    - 可穿戴设备
    - 游戏及娱乐
    - 计算机外围设备
    - 由1至3节碱性电池、镍氢电池、锂离子电池供电的设备

    技术参数


    - 输入电压范围:工作保持电压 0.65V 至 6.0V;启动电压 0.9V 至 6.0V
    - 固定输出电压:2.2V 至 5.5V(以0.1V递增)
    - 振荡频率:3.0MHz
    - 输入电流:0.8A
    - 输出电流:在VOUT=5.0V、VBAT=3.3V时可达450mA;在VOUT=3.3V、VBAT=1.8V时可达280mA
    - 负载瞬态响应:在VOUT=3.3V、VBAT=1.8V时,IOUT=1mA到200mA范围内为100mV
    - 保护电路:过流限制(积分锁存方式)、输出短路保护
    - 工作温度范围:-40°C 至 85°C
    - 兼容标准:符合欧盟RoHS环保标准,无铅

    产品特点和优势


    独特功能:
    - 内置电感器简化电路设计,减少外部元件数量,便于小型化设计
    - 支持PWM/PFM自动切换控制模式,根据负载需求自动调整工作模式
    - 内置软启动功能,确保启动过程平稳,避免浪涌电流
    - 支持负载断开和输出电容放电功能,保证系统安全
    市场竞争力:
    - 紧凑的设计使其适用于各种便携式设备和小型电子产品
    - 高效的功率转换能力和宽泛的工作电压范围,使其适应多种电池供电的应用场合
    - 强大的保护机制和高稳定性确保长期可靠运行

    应用案例和使用建议


    典型应用场景:
    - 移动设备中的备用电源管理
    - 美容仪器的小型化设计
    - 可穿戴设备的紧凑电源解决方案
    使用建议:
    - 在选择外部电容器时,应考虑实际使用条件(如环境温度、输入输出电压)并确保选用适合的电容值
    - 若VBAT≥2V且输出电压VOUT(T)≥3.5V时,且负载电流超过200mA,建议并联使用两个或更多个电容器
    - 对于陶瓷电容器,由于其低ESR(等效串联电阻),可以确保更稳定的输出电压和更低的纹波电压

    兼容性和支持


    - 与多种便携式设备和电子组件具有良好的兼容性,可用于各类电源管理系统中
    - 制造商提供技术支持和售后服务,包括产品使用指导和技术咨询

    常见问题与解决方案


    问题一:如何避免浪涌电流?
    解决方案:利用内置的软启动功能,确保在启动过程中逐步增加输出电压,从而避免浪涌电流对系统的影响。
    问题二:如何处理短路保护?
    解决方案:当检测到输出短路时,系统会自动进入短路保护模式,切断输出以防止损坏。系统会在重新启动前自动复位。

    总结和推荐


    综合评估:
    XCL102/XCL103系列作为一款集成电感的升压微直流电源转换器,在高效能、可靠性以及小型化方面表现出色。其独特的功能使其适用于多种便携式和可穿戴设备,同时在市场上的竞争力较强。
    推荐使用:
    鉴于其优异的性能和广泛的应用场景,强烈推荐在各类便携式和小型电子设备中使用XCL102/XCL103系列电源转换器。对于那些追求高效率和高稳定性的应用,这些设备无疑是一个理想的选择。

XCL103D383CR-G参数

参数
包装方式 卷带包装

XCL103D383CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL103D383CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 其他工具 TOREX SEMICONDUCTOR XCL103D383CR-G XCL103D383CR-G数据手册

XCL103D383CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
