FHDK 14P5101/S14

产品分类: 光电传感器
厂牌: BAUMER
产品描述: Baumer 光电传感器, FHDK 14P系列, PNP输出, 检测范围20 至 350 mm
供应商型号: FHDK14P5101/S14
供应商: TME
标准整包数: 1

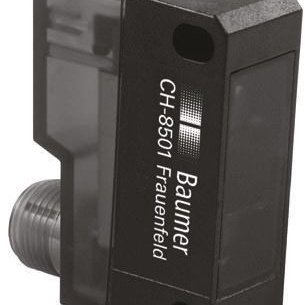

BAUMER 光电传感器 FHDK 14P5101/S14

FHDK 14P5101/S14概述


    产品简介


    Baumer FHDK 14P5101/S14 型背景抑制型漫反射传感器是一款高性能的光电传感器,专为需要精确距离检测的应用而设计。其核心功能是通过背景抑制技术实现稳定可靠的距离测量。此款传感器广泛应用于自动化设备、工业流水线、物流分拣系统等领域,尤其适合对检测精度要求较高的场合。

    技术参数


    以下是 Baumer FHDK 14P5101/S14 的关键技术规格:
    - 光源:脉冲式红光 LED
    - 工作波长:660 nm
    - 检测距离(Tw):20 mm 至 350 mm
    - 检测范围(Tb,最大 Tw):20 mm 至 350 mm
    - 检测范围(Tb,最小 Tw):5 mm 至 20 mm
    - 响应时间/释放时间:<1 ms
    - 供电电压范围:10 VDC 至 30 VDC
    - 最大电流消耗:30 mA
    - 典型电流消耗:25 mA
    - 电压降:<1.8 VDC
    - 输出类型:PNP,光亮操作模式
    - 输出电流:<100 mA
    - 短路保护:支持
    - 反极性保护:支持
    - 机械尺寸:直径 14.8 mm,高 43 mm,深 31 mm
    - 防护等级:IP67
    - 工作温度范围:-25°C 至 +65°C

    产品特点和优势


    Baumer FHDK 14P5101/S14 背景抑制型漫反射传感器具有以下显著特点和优势:
    1. 背景抑制技术:采用创新的背景抑制算法,能够有效消除杂光和背景干扰,确保测量结果的精准性。
    2. 宽检测范围:支持从 20 mm 到 350 mm 的灵活调整,适应多种应用场景。
    3. 快速响应:响应时间和释放时间均小于 1 毫秒,满足高速检测需求。
    4. 坚固耐用:外壳采用塑料材质(ASA 和 MABS),前部光学部分为 PMMA,兼具轻便性和抗污能力。
    5. 易于安装与调试:机械调节范围为 10 圈,方便现场安装和校准。

    应用案例和使用建议


    应用场景:
    - 工业自动化:如输送带上的物体检测、分拣系统中料品定位等。
    - 物流仓储:用于货物分拣和堆叠高度监测。
    - 包装行业:监控包装材料的运动状态。
    使用建议:
    1. 确保传感器安装位置远离强光源(如阳光直射),避免背景光干扰。
    2. 根据实际需求调整检测距离 Tw,以最大化检测范围。
    3. 定期清洁传感器镜头,防止灰尘或污渍影响检测效果。

    兼容性和支持


    Baumer FHDK 14P5101/S14 支持标准 M12 四针连接器,可轻松集成至现有设备中。此外,Baumer 提供全面的技术支持和售后服务,包括产品选型指导、安装调试培训及售后保修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 响应速度慢 | 检查供电电压是否处于 10-30 VDC 范围内,调整检测距离 Tw。 |
    | 输出信号不稳定 | 清洁传感器前端透镜,检查是否受背景光干扰,重新校准检测角度。 |
    | 无法正常启动 | 检查接线是否正确,确认供电电压极性无误,确保传感器接收到足够的光照强度。 |

    总结和推荐


    综上所述,Baumer FHDK 14P5101/S14 背景抑制型漫反射传感器凭借其高精度、宽检测范围及快速响应等优势,在工业自动化和物流等领域具有显著的应用价值。尽管价格稍高,但其出色的性能和可靠性使其成为高端应用场景的理想选择。因此,我们强烈推荐此产品用于对检测精度和稳定性要求较高的场合。
    如果您正在寻找一款集高效、稳定、易用于一体的光电传感器,Baumer FHDK 14P5101/S14 将是一个值得信赖的选择!

FHDK 14P5101/S14参数

参数
响应时间 <1
最大工作供电电压 -
感应方式 -
感应距离 20 mm → 350 mm
光源 LED
输出类型 PNP
波长 -
颜色感应 -
最小工作供电电压 -

FHDK 14P5101/S14厂商介绍

Baumer是一家全球知名的工业自动化和传感器技术公司,总部位于瑞士。公司专注于开发和生产各种传感器、编码器、视觉系统和过程测量技术,广泛应用于机械制造、自动化、过程控制等多个领域。

Baumer的主营产品主要分为以下几类:
1. 传感器:包括光电传感器、电容传感器、超声波传感器等,用于检测物体位置、距离、形状等信息。
2. 编码器:提供高精度的绝对和增量式编码器,用于测量速度、位置等参数。
3. 视觉系统:包括工业相机、视觉软件等,用于图像识别、质量检测等应用。
4. 过程测量技术:包括温度、压力、流量等传感器,用于监测和控制工业过程。

Baumer的优势在于:
1. 高品质:产品以高精度、高可靠性和长寿命著称。
2. 技术创新:持续投入研发,拥有多项专利技术。
3. 定制化服务:可根据客户需求提供定制化解决方案。
4. 全球服务网络:在全球设有多个分支机构,提供本地化服务和技术支持。

FHDK 14P5101/S14数据手册

厂牌 PDF简要描述 下载
BAUMER 光电传感器 BAUMER FHDK 14P5101/S14 FHDK 14P5101/S14数据手册

FHDK 14P5101/S14封装设计

查看详情并下载
Symbol
Footprint
3D Model
