首页  >  产品百科  >  FHDM 12P5001

FHDM 12P5001

产品分类: 光电传感器
厂牌: BAUMER
产品描述: Baumer 光电传感器, FHDM 12P系列, PNP输出, 检测范围15 毫米 → 300 毫米
供应商型号: FHDM12P5001
供应商: TME
标准整包数: 1

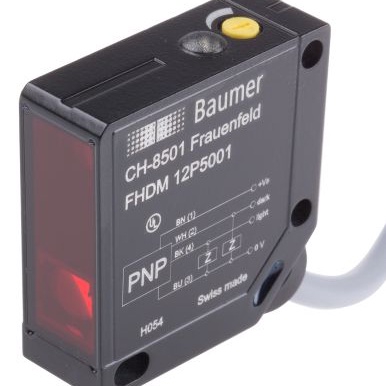

BAUMER 光电传感器 FHDM 12P5001

FHDM 12P5001概述

    电子元器件技术手册:FHDM 12N5001 背景抑制型漫反射光电传感器

    1. 产品简介


    FHDM 12N5001 是一款背景抑制型漫反射光电传感器,由 Baumer 公司生产。它主要用于检测物体的存在与否,适用于多种工业自动化应用场景,如包装、物料搬运、装配线等领域。该传感器通过检测光线的变化来确定目标物体的位置和距离,尤其在存在背景干扰的环境中表现卓越。

    2. 技术参数


    - 基本特性:
    - 类型:背景抑制型漫反射
    - 光源:脉冲红光LED
    - 波长:660nm
    - 传感范围:
    - 工作距离(Tw):15mm 至 300mm
    - 感应范围(Tb)(在最大工作距离下):15mm 至 300mm
    - 感应范围(Tb)(在最小工作距离下):5mm 至 15mm
    - 电气特性:
    - 响应时间/释放时间:小于1ms
    - 电压供应范围:10V至30V直流电
    - 最大电流消耗(无负载):35mA
    - 典型电流消耗:25mA
    - 输出电压降:小于1.8V直流电
    - 输出功能:光亮/暗亮操作
    - 输出电路:NPN
    - 最大输出电流:小于100mA
    - 短路保护:是
    - 极性反接保护:是
    - 机械特性:
    - 宽度/直径:12.4mm
    - 高度/长度:35mm
    - 深度:35mm
    - 外形:矩形
    - 材料:压铸锌
    - 前端(光学):PMMA
    - 连接方式:4针电缆,2米
    - 环境条件:
    - 工作温度:-25°C 至 +65°C
    - 保护等级:IP67

    3. 产品特点和优势


    FHDM 12N5001 具有多项显著优势,使其在工业自动化应用中脱颖而出:
    - 背景抑制功能:能够在复杂的背景下准确识别目标物体,提高检测精度。
    - 高可靠性:短路保护和极性反接保护设计,确保传感器在恶劣环境下仍能稳定运行。
    - 机械坚固:采用耐用材料和紧凑设计,适合各种工业环境。
    - 低功耗:优秀的能效比,满足节能需求。

    4. 应用案例和使用建议


    FHDM 12N5001 广泛应用于各种工业自动化场景,如:
    - 包装行业:精确检测和分拣不同尺寸的包装物。
    - 物料搬运:准确检测输送带上的物料位置,确保流程顺畅。
    使用建议:
    - 在安装过程中,确保传感器正确对准目标物体,避免误检测背景。
    - 保持传感器周围清洁,防止灰尘和污垢影响检测精度。
    - 定期检查传感器的工作状态,及时更换或维修损坏部件。

    5. 兼容性和支持


    FHDM 12N5001 支持广泛的工业标准接口,易于与其他设备集成。Baumer 提供全面的技术支持和售后服务,包括产品咨询、故障诊断和技术培训。

    6. 常见问题与解决方案


    1. Q: 传感器无法正常工作。
    - A: 检查电源连接是否正确,确认电压供应范围在10V至30V之间。

    2. Q: 传感器频繁误报。
    - A: 检查背景是否复杂且存在干扰,调整传感器的灵敏度或重新校准感应距离。
    3. Q: 传感器输出信号不稳定。
    - A: 检查传感器与目标物体之间的距离是否在规定的范围内,确保没有外部干扰。

    7. 总结和推荐


    综上所述,FHDM 12N5001 背景抑制型漫反射光电传感器是一款高效、可靠的产品,适用于多种工业自动化应用场景。其独特的背景抑制功能、可靠的电气特性和坚固的机械结构使其在市场上具备显著的竞争优势。强烈推荐在需要高精度和稳定性的工业应用中使用该产品。

FHDM 12P5001参数

参数
光源 LED
感应距离 15 mm → 300 mm
最小工作供电电压 -
最大工作供电电压 -
波长 -
响应时间 <1
颜色感应 -
感应方式 -
输出类型 PNP

FHDM 12P5001厂商介绍

Baumer是一家全球知名的工业自动化和传感器技术公司,总部位于瑞士。公司专注于开发和生产各种传感器、编码器、视觉系统和过程测量技术,广泛应用于机械制造、自动化、过程控制等多个领域。

Baumer的主营产品主要分为以下几类:
1. 传感器:包括光电传感器、电容传感器、超声波传感器等,用于检测物体位置、距离、形状等信息。
2. 编码器:提供高精度的绝对和增量式编码器,用于测量速度、位置等参数。
3. 视觉系统:包括工业相机、视觉软件等,用于图像识别、质量检测等应用。
4. 过程测量技术:包括温度、压力、流量等传感器,用于监测和控制工业过程。

Baumer的优势在于:
1. 高品质:产品以高精度、高可靠性和长寿命著称。
2. 技术创新:持续投入研发,拥有多项专利技术。
3. 定制化服务:可根据客户需求提供定制化解决方案。
4. 全球服务网络:在全球设有多个分支机构,提供本地化服务和技术支持。

FHDM 12P5001数据手册

厂牌 PDF简要描述 下载
BAUMER 光电传感器 BAUMER FHDM 12P5001 FHDM 12P5001数据手册

FHDM 12P5001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 327.96 ¥ 2655.7928
5+ $ 313.14 ¥ 2535.7816
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2655.79
