首页  >  产品百科  >  OZDK 10P5101/S35A

OZDK 10P5101/S35A

产品分类: 光电传感器
厂牌: BAUMER
产品描述: Baumer 光电传感器, OZDK系列, PNP输出, 检测范围3 至 150 mm
供应商型号: 4185672
供应商: 海外现货
标准整包数: 1

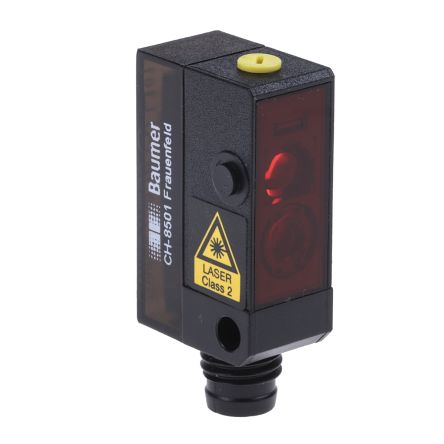

BAUMER 光电传感器 OZDK 10P5101/S35A

OZDK 10P5101/S35A概述


    产品简介




    OZDK 10P5101/S35A 是一种基于光电效应的漫反射传感器,主要用于检测不同表面反射强度差异。这类传感器特别适用于工业自动化、物料搬运系统及安全防护等领域,能够在各种环境中提供可靠的物体检测能力。


    技术参数




    | 参数项 | 描述 |
    |------------------------|--------------------------------------------------------------------|
    | 光源 | 脉冲红色激光二极管 |
    | 检测距离 | 3 ... 150 mm |
    | 最佳操作距离 | 20 ... 40 mm |
    | 可检测灰度差 | > 8% |
    | 重复精度 | < 0.2 mm(在激光焦点处) |
    | 功率指示灯 | 绿色LED |
    | 光线指示灯 | 黄色LED |
    | 响应时间 / 释放时间 | < 0.05 ms |
    | 供电电压范围 | +Vs 10 ... 30 VDC |
    | 最大电流消耗(无负载) | 50 mA |
    | 典型电流消耗 | 40 mA |
    | 输出函数 | 光亮时动作 / 暗时动作 |
    | 输出电路类型 | PNP |
    | 输出电流 | < 100 mA |
    | 短路保护 | 是 |
    | 极性反接保护 | 是 |
    | 尺寸 | 直径 10.4 mm,高 27 mm,厚 16.3 mm |
    | 外壳材料 | 塑料(ASA) |
    | 前端(光学) | 聚甲基丙烯酸甲酯(PMMA) |
    | 接口类型 | M8 4针连接器 |
    | 工作温度范围 | -10 ... +50 °C |
    | 防护等级 | IP67 |


    产品特点和优势




    OZDK 10P5101/S35A 传感器具有以下显著特点和优势:

    1. 高精度检测:能够以小于0.2 mm的精度检测物体,确保高度准确的操作。
    2. 宽泛的工作范围:检测距离从3mm到150mm不等,且最佳检测距离在20mm至40mm之间,适用范围广泛。
    3. 耐用性强:防护等级达到IP67,能够在恶劣环境下稳定工作。
    4. 易于安装和调整:通过内置电位器可以进行敏感度调节,方便现场调试。


    应用案例和使用建议




    OZDK 10P5101/S35A 传感器常用于自动分拣系统、物料检测和包装机中的物体检测。建议在使用前对传感器的灵敏度进行适当校准,并在特定环境中根据实际应用需求选择合适的检测距离。此外,在强光源干扰环境中,建议采取屏蔽措施以提高检测准确性。


    兼容性和支持




    此传感器设计与标准M8连接器兼容,便于集成于现有系统中。供应商通常提供详细的技术文档和客户服务支持,包括安装指南、维护手册和技术咨询等。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------------------------|--------------------------------------------------------------------|
    | 电源接反导致损坏 | 检查并重新连接正确极性的电源线 |
    | 检测精度低 | 调整传感器灵敏度或检查检测物体的颜色差异 |
    | 输出信号不稳定 | 检查传感器与目标的距离,以及外界环境光线干扰 |


    总结和推荐




    OZDK 10P5101/S35A 传感器凭借其出色的检测精度、宽泛的工作范围和良好的环境适应性,在众多应用场合中表现出色。鉴于其可靠性和广泛的适用性,强烈推荐在需要高精度检测的应用中使用该产品。

OZDK 10P5101/S35A参数

参数
响应时间 <0.05
最大工作供电电压 -
最小工作供电电压 -
波长 -
感应距离 3 mm → 150 mm
光源 激光
输出类型 PNP
感应方式 -
颜色感应 -

OZDK 10P5101/S35A厂商介绍

Baumer是一家全球知名的工业自动化和传感器技术公司,总部位于瑞士。公司专注于开发和生产各种传感器、编码器、视觉系统和过程测量技术,广泛应用于机械制造、自动化、过程控制等多个领域。

Baumer的主营产品主要分为以下几类:
1. 传感器:包括光电传感器、电容传感器、超声波传感器等,用于检测物体位置、距离、形状等信息。
2. 编码器:提供高精度的绝对和增量式编码器,用于测量速度、位置等参数。
3. 视觉系统:包括工业相机、视觉软件等,用于图像识别、质量检测等应用。
4. 过程测量技术:包括温度、压力、流量等传感器,用于监测和控制工业过程。

Baumer的优势在于:
1. 高品质:产品以高精度、高可靠性和长寿命著称。
2. 技术创新:持续投入研发,拥有多项专利技术。
3. 定制化服务:可根据客户需求提供定制化解决方案。
4. 全球服务网络:在全球设有多个分支机构,提供本地化服务和技术支持。

OZDK 10P5101/S35A数据手册

厂牌 PDF简要描述 下载
BAUMER 光电传感器 BAUMER OZDK 10P5101/S35A OZDK 10P5101/S35A数据手册

OZDK 10P5101/S35A封装设计

查看详情并下载
Symbol
Footprint
3D Model
