OHDK 10P5101/S35A

产品分类: 光电传感器
厂牌: BAUMER
产品描述: Baumer 光电传感器, OHDK系列, PNP输出, 检测范围22 至 130 mm
供应商型号: 3991937
供应商: 海外现货
标准整包数: 1

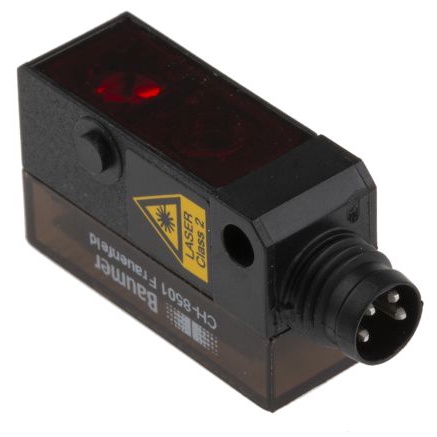

BAUMER 光电传感器 OHDK 10P5101/S35A

OHDK 10P5101/S35A概述


    产品简介


    OHDK 10P5101/S35A 光电传感器 是一款带有背景抑制功能的漫反射光电传感器。这类传感器广泛应用于工业自动化、物流系统、机械制造等领域,特别适合于需要高精度检测的应用场合。此款传感器通过脉冲式红光激光二极管进行背景抑制,能够准确识别目标物体,即使背景存在干扰也能够保持稳定的工作状态。

    技术参数


    1. 光学数据
    - 光源: 脉冲式红光激光二极管
    - 波长: 650 nm
    - 激光等级: 2 类
    - 光束到焦点的距离: 40 mm
    2. 感测范围
    - 典型感应距离: 22 ... 130 mm
    - 最大感应距离: 3 ... 130 mm
    - 最小感应距离: 3 ... 22 mm
    - 重复精度: 小于 0.2 mm(在激光焦点处)
    3. 电气数据
    - 电源电压范围: 11 ... 30 VDC
    - 最大电流消耗: 30 mA
    - 典型电流消耗: 25 mA
    - 输出电流: 小于 100 mA
    - 响应时间/释放时间: 小于 0.25 ms
    - 短路保护: 支持
    - 反向极性保护: 支持(仅限供电)
    4. 机械数据
    - 宽度/直径: 10.4 mm
    - 高度/长度: 27 mm
    - 深度: 16.3 mm
    - 材质: 塑料(ASA),前端(光学部分)为 PMMA
    - 连接类型: M8 4 针连接器
    5. 环境条件
    - 工作温度: -10 ... +50 °C
    - 防护等级: IP 67

    产品特点和优势


    1. 背景抑制功能:通过脉冲式红光激光二极管实现高精度背景抑制,确保在复杂背景条件下也能可靠工作。
    2. 高精度检测:重复精度小于 0.2 mm,适用于需要极高精度的工业检测应用。
    3. 宽工作温度范围:能够在 -10 ... +50 °C 的环境中正常工作,适应多种工业环境。
    4. 低功耗设计:最大电流消耗仅为 30 mA,有助于降低能耗。
    5. 保护等级高:具备 IP 67 防护等级,防尘防水能力强。

    应用案例和使用建议


    应用场景:该传感器适用于工业自动化生产线、物流分拣系统、仓储管理等。例如,在传送带上的物品检测和分拣系统中,OHDK 10P5101/S35A 可以精确地识别物品的位置,确保生产线的高效运行。
    使用建议:
    1. 安装位置选择:确保传感器安装在适当位置,避免强光直射,以防止误触发。
    2. 调整感应距离:根据具体应用场景调整感应距离,确保传感器在最佳状态下工作。
    3. 考虑环境因素:对于极端环境下,如高温、高湿度场所,需进行适当的防护措施。

    兼容性和支持


    该传感器采用标准的 M8 4 针连接器,便于与其他工业控制系统集成。Baumer 公司提供详尽的技术支持和维护服务,确保用户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    1. 无法正确识别目标物体
    - 解决方法:检查是否背景反射过强,尝试调整感应距离或重新定位传感器。
    2. 传感器频繁误触发
    - 解决方法:检查是否存在外部光源干扰,如强光直射,调整传感器位置或增加遮光措施。
    3. 输出不稳定
    - 解决方法:确认电源电压是否在正常范围内,检查线路是否有接触不良的情况。

    总结和推荐


    综合评估:OHDK 10P5101/S35A 是一款高性能、多功能的漫反射光电传感器,适用于各种工业自动化应用场景。其高精度背景抑制、宽工作温度范围及高防护等级使其成为理想的工业检测解决方案。
    推荐使用:强烈推荐在需要高精度检测和复杂背景条件下使用的工业项目中使用此传感器。其卓越的性能和稳定的可靠性将为您的生产流程带来显著提升。

OHDK 10P5101/S35A参数

参数
感应方式 -
波长 -
感应距离 22 mm → 130 mm
最小工作供电电压 -
响应时间 <0.25
输出类型 PNP
最大工作供电电压 -
光源 激光
颜色感应 -

OHDK 10P5101/S35A厂商介绍

Baumer是一家全球知名的工业自动化和传感器技术公司,总部位于瑞士。公司专注于开发和生产各种传感器、编码器、视觉系统和过程测量技术,广泛应用于机械制造、自动化、过程控制等多个领域。

Baumer的主营产品主要分为以下几类:
1. 传感器:包括光电传感器、电容传感器、超声波传感器等,用于检测物体位置、距离、形状等信息。
2. 编码器:提供高精度的绝对和增量式编码器,用于测量速度、位置等参数。
3. 视觉系统:包括工业相机、视觉软件等,用于图像识别、质量检测等应用。
4. 过程测量技术:包括温度、压力、流量等传感器,用于监测和控制工业过程。

Baumer的优势在于:
1. 高品质:产品以高精度、高可靠性和长寿命著称。
2. 技术创新:持续投入研发,拥有多项专利技术。
3. 定制化服务:可根据客户需求提供定制化解决方案。
4. 全球服务网络:在全球设有多个分支机构,提供本地化服务和技术支持。

OHDK 10P5101/S35A数据手册

厂牌 PDF简要描述 下载
BAUMER 光电传感器 BAUMER OHDK 10P5101/S35A OHDK 10P5101/S35A数据手册

OHDK 10P5101/S35A封装设计

查看详情并下载
Symbol
Footprint
3D Model
