OR18.RL-PV1P.7BO

产品分类: 光电传感器
厂牌: BAUMER
产品描述: Baumer 光电传感器, OR18系列, PNP输出, 检测范围16 mm
供应商型号: 1365791
供应商: 海外现货
标准整包数: 1

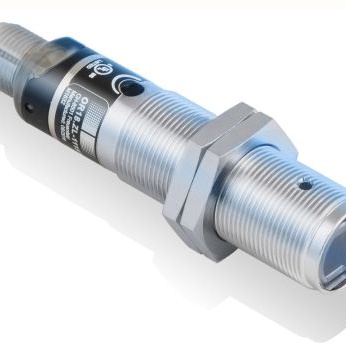

BAUMER 光电传感器 OR18.RL-PV1P.7BO

OR18.RL-PV1P.7BO概述

    电子元器件产品技术手册



    1. 产品简介




    本产品是一款反射式光电传感器,型号为OR18.RL-PV1P.7BO。它属于光电传感器系列,具备多种高性能特性,适用于多种工业自动化领域的检测任务。该传感器利用脉冲红色激光二极管作为光源,并配备偏振滤波器,能够在复杂环境中提供稳定的检测结果。


    2. 技术参数




    - 光源: 脉冲红色激光二极管(波长 630nm)
    - 实际检测范围 (Sb): 15 米
    - 标称检测范围 (Sn): 16 米
    - 响应时间 / 释放时间: < 0.34 毫秒
    - 供电电压范围: +Vs 10...30 VDC
    - 最大电流消耗 (无负载): 45 mA
    - 典型电流消耗: 35 mA
    - 电压降 (Vd): < 2 VDC
    - 输出功能: 光暗操作(light/dark operate)
    - 输出电路: PNP 共轭电路
    - 输出电流: < 100 mA
    - 短路保护: 是
    - 反向极性保护: 是
    - 机械数据:
    - 宽度 / 直径: 18 mm
    - 高度 / 长度: 81.5 mm
    - 连接类型: M12 4 针连接器
    - 环境条件:
    - 工作温度范围: -10°C 到 +55°C
    - 防护等级: IP67


    3. 产品特点和优势




    - 高灵敏度: 配备可调电位器,调节范围达到 270 度,实现精准设置。
    - 高可靠性: 具备短路保护和反向极性保护功能,确保在恶劣环境中也能稳定运行。
    - 高防护等级: IP67 防护等级,可在粉尘和潮湿环境下正常工作。
    - 激光安全等级: 符合 IEC 60825-1/2014 标准,并符合美国 FDA 21 CFR 1040.10 和 1040.11 规范。


    4. 应用案例和使用建议




    - 应用案例: 适合于物流分拣系统、物料搬运系统、自动化装配线等多种场景,尤其在需要高精度和高可靠性的场合表现优异。
    - 使用建议: 在安装时应注意避免传感器受到直接阳光照射或强烈光线干扰,以确保最佳检测效果。同时,定期清洁传感器前端光学部件,以保持长期稳定性。


    5. 兼容性和支持




    - 兼容性: OR18.RL-PV1P.7BO 传感器采用标准的 M12 4 针连接器,易于与各类控制器和系统集成。
    - 支持: 厂商提供详尽的技术支持文档和售后服务,确保用户能够获得最佳体验。


    6. 常见问题与解决方案




    - Q1: 传感器不工作怎么办?
    - A1: 检查供电电源是否正常连接,确认电压范围在 10-30 VDC 之间。
    - Q2: 输出信号不稳定?
    - A2: 调整传感器的灵敏度电位器,确保其在适当范围内。
    - Q3: 遭遇强光干扰?
    - A3: 将传感器移至远离强光干扰的位置,或者遮挡不必要的光线。


    7. 总结和推荐




    总体而言,OR18.RL-PV1P.7BO 反射式光电传感器在性能上表现出色,特别是在其高可靠性、广泛的工作温度范围和坚固的设计方面。我们强烈推荐这款传感器用于各种工业自动化项目,特别是那些对检测精度要求较高的应用场景。

OR18.RL-PV1P.7BO参数

参数
光源 激光
感应距离 16mm
最小工作供电电压 -
响应时间 <0.34
颜色感应 -
输出类型 PNP
最大工作供电电压 -
波长 -
感应方式 -
安装方式 螺纹安装

OR18.RL-PV1P.7BO厂商介绍

Baumer是一家全球知名的工业自动化和传感器技术公司,总部位于瑞士。公司专注于开发和生产各种传感器、编码器、视觉系统和过程测量技术,广泛应用于机械制造、自动化、过程控制等多个领域。

Baumer的主营产品主要分为以下几类:
1. 传感器:包括光电传感器、电容传感器、超声波传感器等,用于检测物体位置、距离、形状等信息。
2. 编码器:提供高精度的绝对和增量式编码器,用于测量速度、位置等参数。
3. 视觉系统:包括工业相机、视觉软件等,用于图像识别、质量检测等应用。
4. 过程测量技术:包括温度、压力、流量等传感器,用于监测和控制工业过程。

Baumer的优势在于:
1. 高品质:产品以高精度、高可靠性和长寿命著称。
2. 技术创新:持续投入研发,拥有多项专利技术。
3. 定制化服务:可根据客户需求提供定制化解决方案。
4. 全球服务网络:在全球设有多个分支机构,提供本地化服务和技术支持。

OR18.RL-PV1P.7BO数据手册

厂牌 PDF简要描述 下载
BAUMER 光电传感器 BAUMER OR18.RL-PV1P.7BO OR18.RL-PV1P.7BO数据手册

OR18.RL-PV1P.7BO封装设计

查看详情并下载
Symbol
Footprint
3D Model
