GSC415

产品分类: 其他工具
厂牌: THOMAS & BETTS
产品描述:
供应商型号: GSC415
供应商: Master
标准整包数: 25
THOMAS & BETTS 其他工具 GSC415

GSC415概述


    产品简介

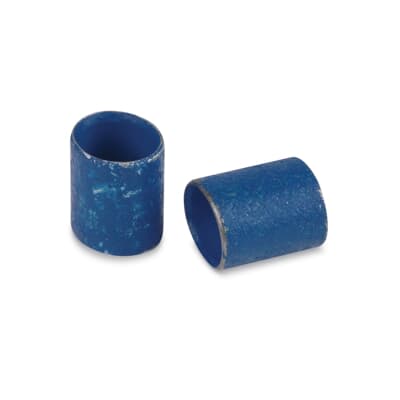

    两件式接地连接器(Two-Piece Grounding Connectors)主要用于屏蔽电缆和同轴电缆的接地、终止和绝缘。这些连接器适用于多种通信、航空航天、电子、电话、无线电和电视领域,是确保电缆稳定传输信号的重要组件。其主要功能包括快速准确地完成电缆接地、密封保护以及简化安装流程。

    技术参数


    - 适用电缆类型:屏蔽电缆和同轴电缆
    - 安装方法:
    1. 将外套管套在绝缘护套上并修剪。
    2. 散开编织层,并将内套管置于编织层下方。
    3. 调整内套管以超出编织层约1/16英寸。
    4. 将一个22号或20号接地线置于外套管下(前端或后端),然后将外套管覆盖编织层。
    5. 外套管覆盖所有暴露的金属丝。
    6. 使用指定工具压缩。(工具会在完成整个压缩行程后释放)
    - 型号及颜色:
    - 内套管型号(GSB):包括Tin、Yellow、Red等多种颜色
    - 外套管型号(GSC/GSR):包括Tin、Blue、Purple等颜色
    - 工作环境:适用于通信、航空航天、电子、电话、无线电和电视等领域
    - 电气特性:支持快速可靠的接地和绝缘

    产品特点和优势


    - 高可靠性:该连接器采用高强度材料制成,能够可靠地连接大量电缆,经过验证的安装方法确保了长期稳定性能。
    - 快速安装:使用简单工具即可实现快速安装,减少了生产成本和时间。
    - 安全特性:安装时严禁在带电导线上操作,确保安全性。

    应用案例和使用建议


    应用案例
    在电信基础设施中,两件式接地连接器广泛用于光纤通信系统。例如,在数据中心和基站,这些连接器可以确保电缆的可靠接地,防止干扰,保障信号的完整性。
    使用建议
    1. 正确测量:在安装前,务必精确测量电缆直径,选择合适的内套管和外套管尺寸。
    2. 仔细安装:遵循正确的安装步骤,确保连接牢固可靠。
    3. 避免过度弯曲:安装过程中尽量避免对电缆的过度弯曲,以免损伤内部结构。
    4. 定期检查:使用一段时间后,定期检查连接器的稳定性,及时更换损坏部件。

    兼容性和支持


    - 兼容性:这些连接器与各种类型的屏蔽电缆和同轴电缆兼容,适用于不同领域的多种应用场景。
    - 支持和维护:提供详细的安装指南和技术支持,咨询区域销售办事处获取交货时间和最小订购量。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法紧固 | 检查是否正确选择了正确的内套管和外套管尺寸。 |
    | 接地不完全 | 确保编织层正确散开并位于内套管下方。 |
    | 导线位置不当 | 重新定位导线,确保其正确位于外套管内。 |

    总结和推荐


    总体而言,这款两件式接地连接器凭借其高可靠性、快速安装和广泛的兼容性,在通信和电子行业领域具有显著的优势。通过严格的技术标准和可靠的性能,确保了产品在各种复杂环境中都能表现出色。强烈推荐使用此款连接器来提升电缆系统的整体稳定性和效率。

GSC415参数

参数
长*宽*高 11.7mm(长度)

GSC415厂商介绍

Thomas & Betts(T&B)是一家全球领先的电气组件和系统制造商,成立于1898年,总部位于美国田纳西州。公司专注于为建筑、工业、能源和数据通信市场提供创新的解决方案。

T&B的主要产品分为以下几类:
1. 电气连接:包括电缆管理、接线装置和电气保护等。
2. 能源解决方案:提供配电和控制设备,如断路器、熔断器和过载保护器。
3. 数据通信:涵盖网络基础设施和数据中心解决方案,如电缆、配线架和机架系统。
4. 工业解决方案:包括自动化和过程控制组件,如传感器、执行器和控制器。

T&B的产品广泛应用于商业建筑、数据中心、工业设施和公共基础设施等领域,如医院、学校、工厂和交通系统。

T&B的优势在于其创新能力、产品质量和全球服务网络。公司不断研发新技术,以满足不断变化的市场需求。其产品以高质量和可靠性著称,有助于提高客户的运营效率和安全性。此外,T&B在全球拥有广泛的销售和服务网络,能够快速响应客户需求,提供定制化的解决方案。

GSC415数据手册

厂牌 PDF简要描述 下载
THOMAS & BETTS 其他工具 THOMAS & BETTS GSC415 GSC415数据手册

GSC415封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.8246 ¥ 6.9839
250+ $ 0.7695 ¥ 6.3984
500+ $ 0.7488 ¥ 6.2262
1000+ $ 0.672 ¥ 5.5848
3000+ $ 0.6594 ¥ 5.3996
5000+ $ 0.6499 ¥ 5.3219
8000+ $ 0.6393 ¥ 5.2355
15000+ $ 0.6393 ¥ 5.2355
库存: 1049
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 174.59
