9012GGW4

产品分类: 其他工具
产品描述:
供应商型号: ET-3112886
供应商: 海外现货
标准整包数: 1
TELEMECANIQUE SENSORS 其他工具 9012GGW4

9012GGW4概述


    产品简介

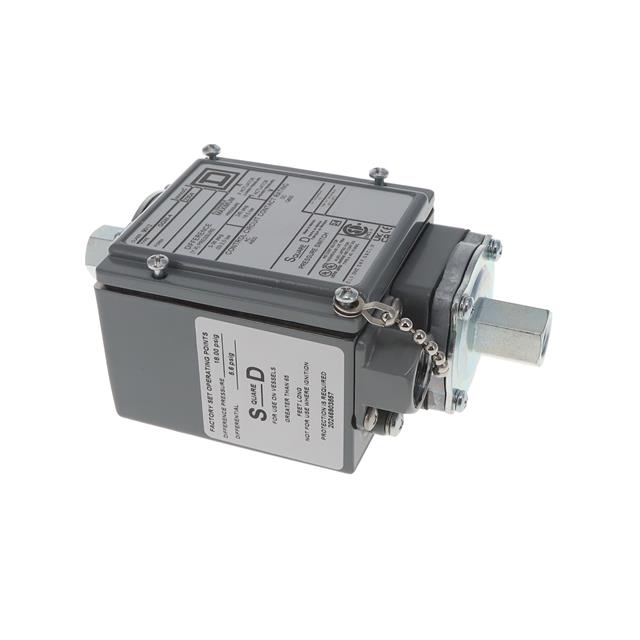

    产品名称:压力开关 9012G
    压力开关 9012G 是一款可调节阈值的压力传感器,主要用于监测液压油、非腐蚀性液体、空气及非腐蚀性气体的压力变化。该产品适用于广泛的工业应用,如液压系统、空调系统及一般工业控制装置。它的设计旨在提供高可靠性和精确度,同时具备良好的耐用性和操作灵活性。

    技术参数


    - 型号:9012GGW4
    - 产品范围:9012G
    - 压力传感器类型:电磁机械式压力开关
    - 压力等级:1206.58 kPa(约240 psi)
    - 最大压力:240 psi
    - 接触类型与构成:常闭-常开,单极双掷-防爆,银镍触点
    - 控制流体:液压油(-40...121°C)、非腐蚀性液体(-40...121°C)、空气(-40...121°C)、非腐蚀性气体(-40...121°C)
    - 流体连接类型:0.25英寸18 NPTF,符合UL 508标准
    - 压力开关操作方式:监测两个阈值之间的差值
    - 调节范围:0.00...1206.58 kPa
    - 调整差值:中程时约34.47...103.42 kPa(增加),3.45...248.21 kPa(减少),±2.5%全量程
    - 电缆入口:0.5英寸NPT管道入口
    - 端子类型:4个螺钉端子
    - 电气连接:螺母夹紧端子,线规22至12 AWG
    - 电气电路类型:控制电路
    - 输入额定电流:3 A 240 V AC,6 A 120 V AC,0.22 A 125 V DC,0.11 A 250 V DC(均符合NEMA等级标准)
    - 设置:内部设置
    - 外壳材料:铝合金380(压铸)
    - 压力执行器:丁腈橡胶隔膜(Buna-N)
    - 高度:179.83 mm
    - 深度:66.80 mm
    - 宽度:88.90 mm
    - 操作位置:任意位置
    - 与流体接触的材料:镀锌钢、丁腈橡胶
    - 短路保护:10 A熔断保护,gL型
    - 最大操作速率:120次/分钟
    - 机械耐久性:500万次循环
    - 重复精度:±4%
    - 净重:1.36 kg
    - 振动抵抗力:2 gn(频率40...150 Hz,符合IEC 68-2-6标准)
    - 冲击抵抗力:50 gn(符合IEC 58-2-27标准)
    - 认证:UL 508,CSA C22.2 No 14,CE
    - 认证状态:UL认证,UL认证船用版,CSA LR25490 Class 3211 03
    - 防护等级:NEMA 4/4X/13,符合UL 50标准
    - 工作环境温度:-23...85 °C

    产品特点和优势


    - 多功能性:可调的差动范围使其适应多种应用场景。
    - 高可靠性:机械耐用性和重复精度确保了长期稳定运行。
    - 环保合规:该产品符合REACH和RoHS标准,无汞且免于有害物质豁免。
    - 操作灵活性:任意操作位置和广泛的流体适应性使得其应用更为灵活。
    - 保护机制完善:内置的短路保护及机械防护提升了安全性能。

    应用案例和使用建议


    应用案例:压力开关 9012G 在液压系统中被广泛用于监测液压油的压力,确保系统安全高效运行。例如,在工业机械中,它可以实时监测和控制液压系统的压力变化,防止因过压或欠压导致的故障。
    使用建议:
    - 在安装过程中,确保正确的流体连接以避免泄漏。
    - 定期检查短路保护装置以确保其正常工作。
    - 使用合适规格的电缆和接头,以保证电气连接的安全性和稳定性。

    兼容性和支持


    该产品具有良好的兼容性,可与多种电气系统和设备配合使用。厂商提供了详细的安装和维护指南,并承诺18个月的产品保修期。此外,厂商还提供了专业的技术支持,帮助客户解决使用中遇到的各种问题。

    常见问题与解决方案


    1. 问题:短路保护失效
    - 解决方案:检查并更换短路保护装置。

    2. 问题:信号不准确
    - 解决方案:校准压力开关,确保差动范围设置正确。
    3. 问题:接触不良
    - 解决方案:清洁触点,并确保适当的电压和电流等级。

    总结和推荐


    综上所述,压力开关 9012G 以其高度可靠的性能、广泛的适用性和完善的保护机制,成为众多工业应用的理想选择。它不仅能满足严格的工业需求,而且易于安装和维护。因此,我们强烈推荐此款产品给需要精确压力监测的用户。

9012GGW4参数

参数
安装方式 导线安装
包装方式 盒装

9012GGW4厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

9012GGW4数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 其他工具 TELEMECANIQUE SENSORS 9012GGW4 9012GGW4数据手册

9012GGW4封装设计

查看详情并下载
Symbol
Footprint
3D Model
